Sistema de columna de separación industrial revestido de PTFE

El sistema de columna de separación industrial revestido de PTFE es una unidad de separación llave en mano completa, claramente diferente de una sola columna de destilación o rectificación independiente. Un solo cuerpo de torre sólo completa la transferencia de masa interna; mientras que este sistema integrado integra una torre de separación de núcleos, una unidad de calentamiento del hervidor, un condensador superior, un receptor de amortiguación de reflujo y un juego completo de accesorios anticorrosión para tuberías y válvulas en un circuito de proceso coherente. Todos los componentes húmedos adoptan un revestimiento de PTFE sin costuras para hacer frente al condensado y el vapor corrosivo caliente. El diseño modular montado sobre patines acorta la carga de trabajo de instalación en el sitio, evitando riesgos de desajuste causados ​​por la compra de equipos separados dispersos. Ampliamente suministrado a parques químicos en el extranjero para proyectos de fraccionamiento de solventes corrosivos, regeneración de solventes residuales y purificación de mezclas que contienen flúor.

¿Qué es el sistema de columnas de separación industrial revestido de PTFE?

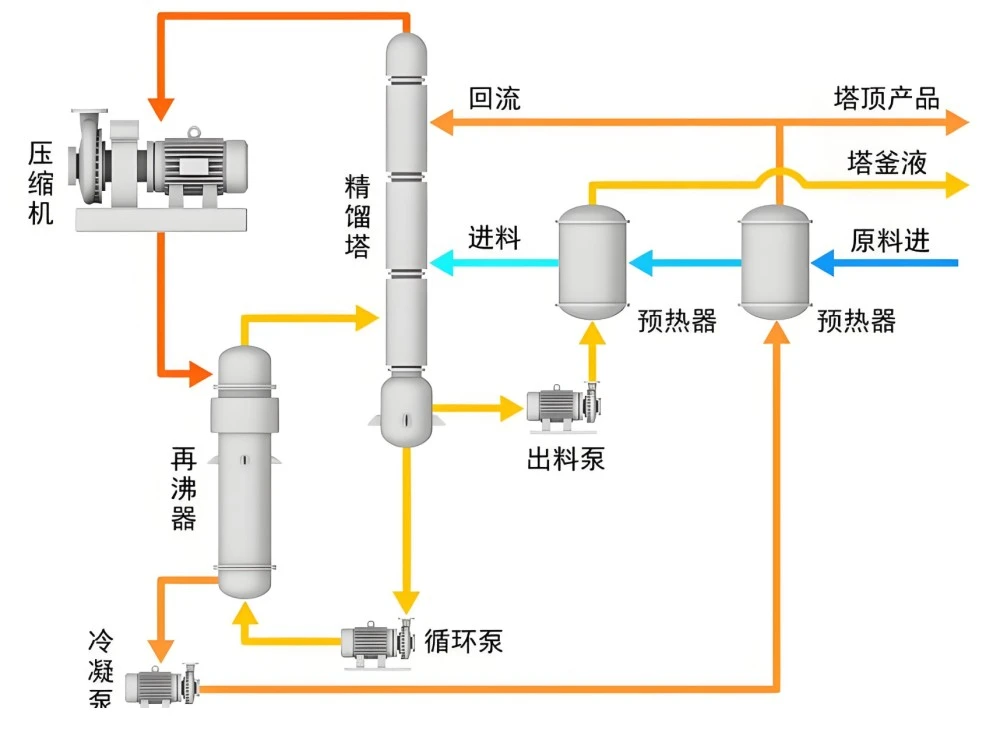

El sistema de columna de separación industrial revestido de PTFE es un conjunto de separación modular integrado llave en mano para el fraccionamiento de mezclas químicas corrosivas. Todo el sistema consta de múltiples unidades de proceso revestidas de PTFE: columna de separación principal, hervidor revestido de PTFE, condensador superior, receptor de reflujo, válvulas de control revestidas, tees y tuberías de transporte. La columna principal completa la transferencia de masa a contracorriente vapor-líquido; el hervidor genera vapor corrosivo ascendente; el condensador superior enfría el vapor hasta convertirlo en condensado; El receptor de reflujo amortigua el destilado y realiza la circulación de reflujo. Todas las superficies internas que tocan vapores o líquidos corrosivos están completamente cubiertas por un revestimiento de PTFE laminado al vacío. Adopta bridas anticorrosión unificadas HG20536 dentro del patín, lo que logra un flujo de trabajo de separación continuo cerrado, sin necesidad de que los clientes obtengan equipos separados dispersos. Puede funcionar bajo vacío atmosférico o moderado para la separación de medios corrosivos de múltiples componentes.

Ventajas principales del producto

1. Solución integrada completa llave en mano Integre la columna principal, el hervidor, el condensador, el recipiente de reflujo y el conjunto de válvula y tubería de soporte en un solo patín. Evite el riesgo de discrepancia de parámetros debido a adquisiciones dispersas entre múltiples proveedores y reduzca la carga de trabajo de coordinación de ingeniería del cliente.

2. Protección de revestimiento de PTFE de bucle completo No solo el cuerpo de la torre principal; El hervidor, la cavidad interior del condensador, el receptor de reflujo y todos los componentes de conexión de la válvula y la tubería adoptan un revestimiento anticorrosión de PTFE. Eliminar los puntos débiles de corrosión local existentes en las unidades de separación parcialmente revestidas.

3. Prefabricación modular montada sobre patines Premontada y probada previamente en fábrica. El trabajo in situ solo requiere una conexión a los servicios públicos, lo que acorta considerablemente el ciclo de instalación y puesta en servicio en el campo para proyectos de plantas químicas.

4. Adapte la producción de cambio continuo de lotes. Optimizada para una separación continua de 24 horas a largo plazo, también admite la purificación por lotes intermitente. La superficie interna lisa de PTFE reduce el riesgo de contaminación cruzada al cambiar diferentes mezclas de materias primas.

5. Personalización flexible orientada al proceso Ajuste los componentes internos de la torre, el área de intercambio de calor y la configuración del circuito de reflujo según el objetivo de pureza de separación del cliente, la propiedad del medio de alimentación y la capacidad de procesamiento.

6. Estándar unificado de interfaz anticorrosión Todas las conexiones internas adoptan el estándar de brida HG20536 totalmente revestida de PTFE; La interfaz externa puede acoplarse cómodamente al tanque de alimentación ascendente y a los recipientes de almacenamiento de productos descendentes.

Tabla completa de especificaciones técnicas

Principales campos de aplicación

Adecuado para la separación de bucle completo de mezclas corrosivas de múltiples componentes, con registros de entrega de exportación a parques industriales químicos del Sudeste Asiático y Medio Oriente:

1. Industria fluoroquímica: fraccionamiento y purificación de mezclas de disolventes que contienen flúor.

2. Planta de química fina: separación multicomponente de materias primas corrosivas y recogida de destilados de alta pureza

3. Proyecto de reciclaje de residuos-solventes: Regeneración y separación de residuos mixtos de disolventes ácidos/alcalinos.

4. Producción de materiales auxiliares de nueva energía: purificación de solventes de proceso corrosivos para la fabricación de materiales de litio.

5. Proyecto químico de protección del medio ambiente: Separación y recuperación de componentes valiosos de líquidos residuales corrosivos

6. Prueba industrial a escala piloto: circuito de separación completo para la investigación de procesos en medios corrosivos

Proceso de producción estándar para sistema integrado

1. Procesamiento de la carcasa de la unidad individual: soldadura de las secciones de la columna principal, hervidor, condensador y receptor de reflujo, pulido completo de la soldadura y desengrase a alta temperatura para cada componente que soporta presión.

2. El tratamiento de chorro de arena pesado de grado Sa2.5 en la pared interna de cada componente mejora la resistencia adhesiva de la lámina de PTFE.

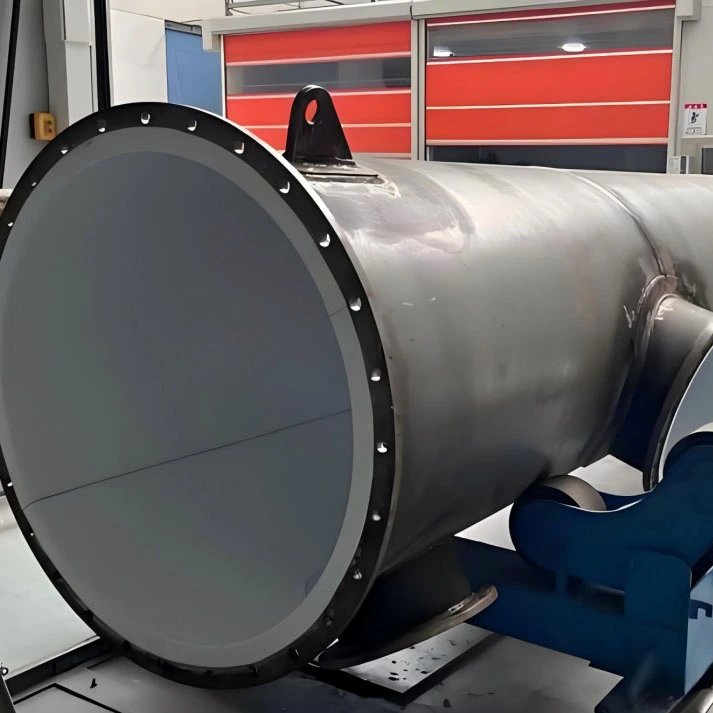

3. Tratamiento de materias primas por activación de sodio; laminación de PTFE sin costuras al vacío para cada unidad húmeda dentro del taller limpio de grado 10000; Doble soldadura termofusible de PFA en todas las esquinas de transición de la boquilla y la brida.

4. Instalar los componentes internos de la torre para la columna de separación principal; ensamble válvulas, codos y T revestidos a juego para tuberías de conexión entre unidades.

5. Premontaje en el bastidor deslizante de fábrica; Alineación mecánica del circuito recalentador-condensador-receptor.

6. Inspección multinivel: escaneo de chispas de 10 KV unidad por unidad; prueba individual de mantenimiento de la presión hidráulica; Prueba de simulación de circulación cerrada del sistema completo para verificar la estanqueidad del circuito completo.

7. Desmontaje del sistema (para el tipo de módulo dividido de gran tamaño); limpiar la cavidad interior de cada componente; sellar todas las bridas con tapas protectoras de PTFE dedicadas; Adoptar embalajes con estructura de acero reforzado para envíos de transporte mixto marítimo-terrestre.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre este sistema de columna de separación industrial revestido de PTFE y la columna de destilación única?

R: Una sola columna es solo hardware de cuerpo de torre; Este es un circuito completo llave en mano que incluye hervidor, condensador, receptor de reflujo y juego completo de válvulas y tubería, unidad montada sobre patín preensamblada de fábrica.

P2: ¿Puede este sistema de separación integrado manejar la separación de mezclas de vapores corrosivos que contienen flúor?

R: Seleccione un revestimiento de PTFE mejorado de 4 mm de espesor para condiciones de vapor que contiene flúor; Proporcione con anticipación la composición del medio de alimentación para nuestra evaluación técnica.

P3: Para sistemas de gran tamaño que no se pueden transportar como plataforma completa, ¿qué solución ofrecen?

R: Adoptar prefabricación modular dividida; cada unidad se fabrica, se inspecciona por separado en fábrica y se ensambla en sitio siguiendo nuestro plano de ensamblaje.

P4: ¿A qué pruebas especiales se someterá el sistema de separación completo antes del envío?

R: Cada componente pasa la prueba hidráulica y de escaneo de chispas; además, se realizará una prueba de estanqueidad de simulación de circulación cerrada del sistema completo.

P5: ¿Se puede conectar todo este sistema con el recipiente de alimentación aguas arriba y el tanque de almacenamiento de productos aguas abajo?

R: Estándar unificado de brida anticorrosión HG20536 para interfaces externas, acoplamiento conveniente con nuestro equipo de proceso revestido de PTFE de serie completa.

P6: ¿Cuál es el alcance de la garantía para el sistema de columna de separación integrada?

R: Carcasa de acero al carbono de cada unidad. Garantía estructural de 10 años; Revestimiento de PTFE Garantía de 5 años (excluidos rayones artificiales y daños por mal funcionamiento); válvulas y accesorios internos 2 años de garantía.
