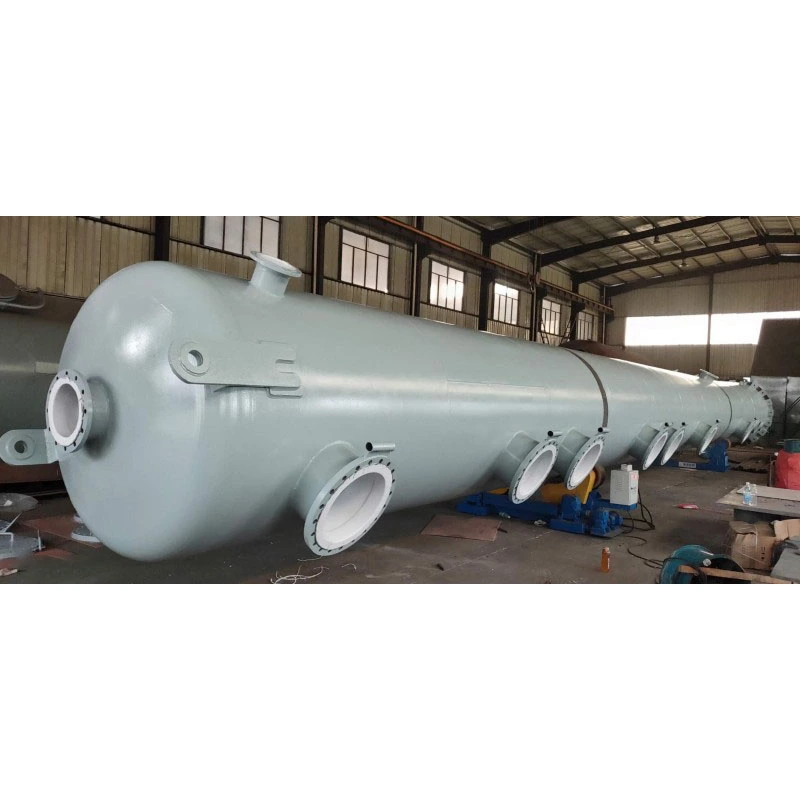

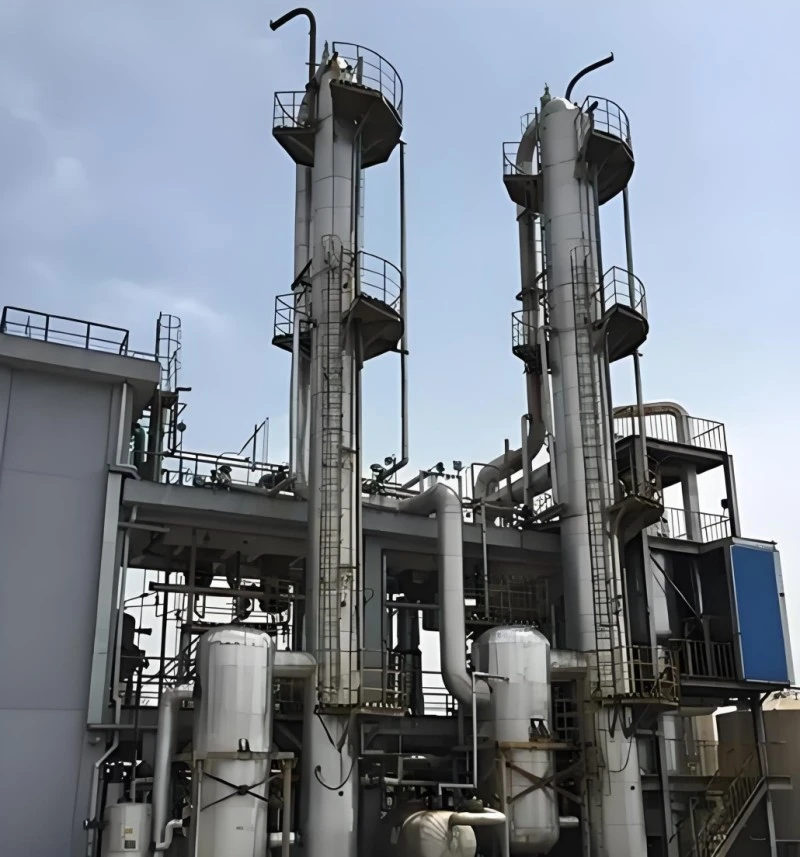

Columna de destilación química revestida de PTFE

A diferencia de los reactores y tanques receptores utilizados para la reacción y el almacenamiento intermedio, la columna de destilación química revestida de PTFE es un equipo de separación de transferencia de masa dedicado. Maneja el contacto a contracorriente vapor-líquido para realizar el fraccionamiento de componentes corrosivos mixtos. La carcasa exterior de acero al carbono proporciona rigidez estructural; El revestimiento interior de PTFE sin costuras aísla el vapor corrosivo caliente del sustrato metálico, evitando la contaminación por iones metálicos y la erosión de la carcasa. Se pueden combinar múltiples configuraciones internas (empaque estructurado/aleatorio, distribuidores) para satisfacer diferentes objetivos de pureza de separación. Se ha entregado a muchos proyectos en el extranjero para el reciclaje de disolventes, la rectificación de fluoroquímicos y la purificación de reactivos de alta pureza.

¿Qué es la columna de destilación química revestida de PTFE?

La columna de destilación química revestida de PTFE es un equipo de separación vertical que soporta presión en forma de torre. La carcasa exterior es de acero al carbono apto para recipientes a presión; La pared interior, las boquillas y la boca de acceso están completamente cubiertas por un revestimiento de PTFE sin costuras, laminado al vacío. Su función principal es la destilación/rectificación: el vapor mezclado caliente se eleva hacia arriba mientras que el líquido condensado fluye hacia abajo dentro de las partes internas de la torre, logrando la separación de componentes mediante ciclos repetidos de vaporización-condensación. Este equipo no está diseñado para reacción de agitación o almacenamiento estático simple. Se centra en condiciones de trabajo bifásicas gas-líquido con vapor corrosivo. Los usuarios pueden seleccionar componentes internos tipo empaque o bandeja según los requisitos de separación. Puede ensamblarse con un reactor revestido de PTFE, un tanque receptor y condensadores para constituir un circuito de proceso de rectificación cerrado completo.

Ventajas principales del producto

1. Revestimiento de cobertura total para resistencia al vapor corrosivo Todas las superficies de contacto con el vapor, incluidas las paredes de la torre, las aberturas de las boquillas y las bridas de conexión internas, adoptan un revestimiento integral de PTFE, que resiste la erosión por vapores calientes ácidos, alcalinos y que contienen flúor, lo que resuelve el problema de fallas de las torres de destilación de metal ordinarias que enfrentan vapores agresivos.

2. Partes internas de la torre personalizables para diferentes objetivos de pureza Admite empaque estructurado, empaque aleatorio y dispositivos de redistribución de líquidos. Ajuste la configuración interna para satisfacer las demandas de separación aproximada de bajo costo o purificación de fracciones finas de alta precisión.

3. Buena adaptabilidad al vacío para sustancias termosensibles El revestimiento de PTFE adherido al vacío mantiene la integridad bajo rectificación de presión negativa de larga duración, adecuado para componentes corrosivos termolábiles que necesitan destilación al vacío con bajo punto de ebullición.

4. Superficie interior lisa con bajo contenido de residuos El revestimiento liso de PTFE reduce la adherencia media, lo que resulta conveniente para cambiar lotes y realizar limpieza interna; Reduce el riesgo de contaminación cruzada en los talleres de producción de múltiples productos.

5. Diseño combinado de torre y sección modular Adopte una estructura modular de sección de torre segmentada, conveniente para el transporte, el montaje en el sitio y el reemplazo posterior de los componentes internos locales, lo que reduce los gastos generales de mantenimiento.

6. Interfaz de brida estándar unificada Adopte bridas completamente revestidas anticorrosión HG20536, que se acoplan sin problemas con el reactor revestido de la serie Zhuoyan, el tanque receptor, la tubería y el condensador para la adquisición integral del conjunto en un solo lugar.

Tabla completa de especificaciones técnicas

Sugerencias para la selección de modelos profesionales

1. Confirme primero el objetivo de separación. Para recuperación aproximada de solvente ordinario: elija una configuración de empaque aleatorio de bajo costo. Para fraccionamiento farmacéutico o químico fino de alta pureza: seleccione empaques estructurados de alta eficiencia más redistribuidores de líquidos de múltiples etapas.

2. Seleccione el espesor del revestimiento según la composición del vapor. Vapor ácido-base común: adopte un revestimiento de PTFE estándar de 3 mm. Si el medio contiene ácido fluorhídrico/vapor fluorado, actualice a un revestimiento antifluoruro de 4 mm de espesor.

3. Recordatorio de condiciones de trabajo al vacío Si se requiere una destilación a alto vacío a largo plazo, notifique al equipo técnico para fortalecer la técnica de laminación al vacío para evitar la delaminación del revestimiento.

4. Diseño de sección de torre modular La columna de altura sobredimensionada a juego adopta un diseño dividido de sección de torre segmentada, conveniente para el transporte por carretera y el montaje en el sitio. Proporciona limitación de altura de planta para altura de segmento personalizada.

5. Coincidencia de todo el sistema de proceso Proporcione los parámetros de dibujo del reactor, el tanque receptor y el condensador coincidentes. Nuestro equipo optimiza la posición de la boquilla y el tamaño de la brida para realizar un acoplamiento sin transformación de todo el circuito de rectificación.

Preguntas frecuentes

P1: ¿Puede esta columna de destilación química revestida de PTFE funcionar de manera estable bajo rectificación al vacío a largo plazo? R: Sí, el revestimiento de PTFE integrado al vacío puede funcionar de manera constante bajo una presión negativa de -0,09 MPa, adecuado para la destilación al vacío de medios corrosivos sensibles al calor.

P2: ¿Puedo cambiar diferentes partes internas de la torre para diferentes requisitos de pureza de separación? R: Sí, el diseño modular admite el reemplazo de los componentes del empaque y del redistribuidor para ajustar el rendimiento de la separación sin cambiar la carcasa de la torre.

P3: ¿Esta columna de destilación es adecuada para la rectificación que contiene vapor de ácido fluorhídrico? R: Se puede utilizar después de actualizar a un revestimiento de PTFE antifluoruro de 4 mm de espesor; informe a nuestro equipo técnico sobre la composición del vapor con antelación.

P4: Las torres muy altas no se pueden transportar como una sola pieza. ¿Cómo solucionar este problema? R: Adoptamos una producción de secciones de torre modulares segmentadas, un ensamblaje completo en el campo después de la entrega y adaptamos el límite de altura de transporte.

P5: ¿Pueden suministrar un reactor revestido de PTFE y un tanque receptor compatibles como un conjunto de rectificación completo? R: Estándar de brida unificado, que respalda la adquisición integral de equipos completos de línea de producción de rectificación.

P6: ¿Cuál es el alcance de la garantía para la columna de destilación? R: La carcasa de acero al carbono goza de una garantía estructural de 10 años; Revestimiento de PTFE Garantía de 5 años (excluidos rayones artificiales y daños por operación incorrecta).
