Columna de rectificación industrial revestida de PTFE

La columna de rectificación industrial revestida de PTFE pertenece a equipos de fraccionamiento industrial de alta resistencia, diferenciados de las columnas de destilación de pequeño tamaño orientadas a laboratorio. Está diseñado para una rectificación industrial continua a largo plazo en lugar de una purificación intermitente en lotes pequeños. En condiciones de trabajo industrial, la mezcla de vapor corrosivo y líquido condensado conducen la transferencia de masa a contracorriente dentro de las secciones de la torre para realizar la separación de clasificación de los componentes. La carcasa de acero al carbono soporta la carga mecánica general, mientras que el revestimiento de PTFE sin costuras aísla el vapor corrosivo caliente del sustrato metálico, evitando la corrosión de la carcasa y la contaminación por iones metálicos de los productos fraccionados. La estructura modular segmentada de sección de torre simplifica el transporte por carretera y el montaje in situ, y se utiliza ampliamente en parques industriales para la regeneración de disolventes y la separación de medios corrosivos.

Principio de funcionamiento

Esta torre de rectificación industrial completa la separación de componentes apoyándose engas-contador de liquidos-masa actual-principio de transferencia, combinado con un diseño estructural anticorrosión de doble capa:

1. Principio del material estructural

· Carcasa exterior: carcasa de acero al carbono del recipiente a presión Q345R, soporta la presión interna, la carga del viento externo y el peso de los componentes internos de la torre; Las secciones de torre modulares segmentadas están conectadas mediante bridas anticorrosión totalmente revestidas de PTFE.

· Barrera interior: la lámina de PTFE activado por sodio está firmemente unida a la pared interior de la torre mediante laminación al vacío. El PTFE mantiene una inercia química estable cuando se expone a vapor que contiene ácido, álcali y flúor a alta temperatura, evitando que el vapor corrosivo entre en contacto con la carcasa de acero.

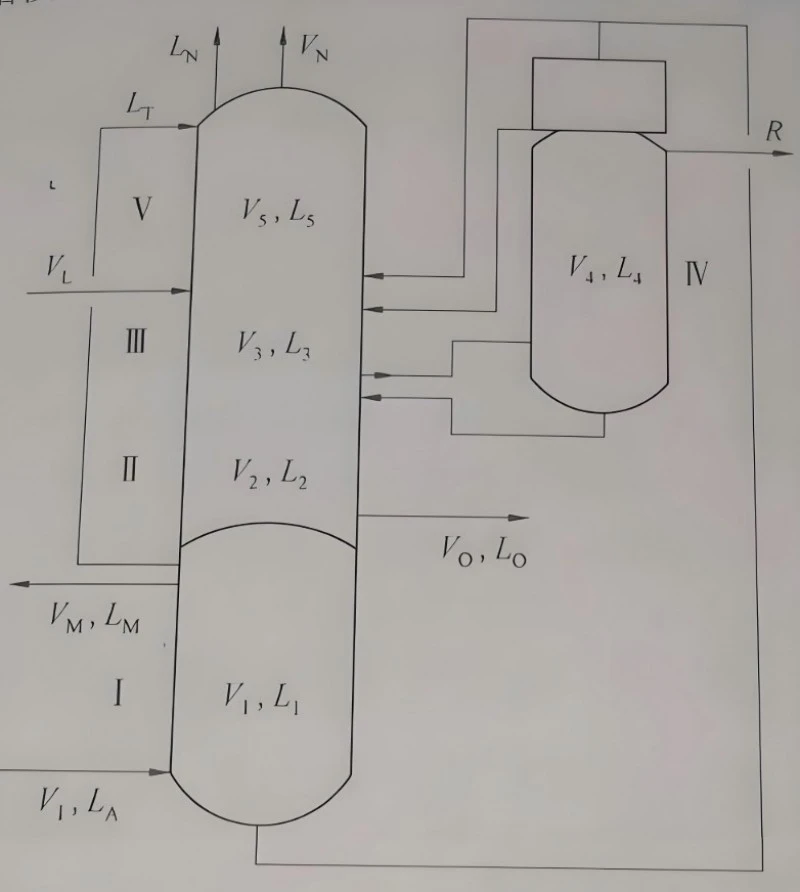

2. Lógica del proceso de rectificación industrial

El medio mixto calentado genera vapor y ingresa a la sección inferior de la columna de rectificación. El vapor caliente sube; El líquido de reflujo condensado fluye hacia abajo. Dentro del embalaje o de las partes internas de la bandeja, el vapor y el líquido entran en contacto total para un intercambio repetido de vaporización-condensación. Se separan y recogen diferentes componentes con diferentes puntos de ebullición de las salidas superior e inferior respectivamente. Toda la torre funciona en estado de circulación continua para satisfacer las demandas de separación industrial de gran volumen.

Ventajas principales del producto

1. Diseño orientado a la industria de funcionamiento continuo y servicio pesado Optimizado para una operación de ciclo industrial ininterrumpido a largo plazo, fortalece la conexión de bridas y el rendimiento de unión del revestimiento, adapta la rectificación continua las 24 horas en las líneas de producción de parques industriales.

2. Construcción de secciones de torre modulares segmentadas Dividir en múltiples secciones de torre estándar, resolver la restricción de transporte del cuerpo de torre ultraalto; Los usuarios pueden aumentar o reducir las secciones de la torre más adelante según los requisitos mejorados de precisión de separación.

3. Protección anticorrosión por contacto con el vapor en toda el área No solo la pared interior de la torre, todos los anillos de soporte internos, las aberturas de las boquillas y las bridas de conexión adoptan un revestimiento completo de PTFE; Evite daños por corrosión local causados ​​por vapor corrosivo a alta temperatura en espacios estructurales.

4. Componentes internos de la torre configurables y flexibles Admite empaquetamiento aleatorio, empaquetamiento estructurado y redistribuidores de líquidos de múltiples etapas. Ajuste la configuración interna para equilibrar la eficiencia de separación y la capacidad de procesamiento industrial real.

5. Buena compatibilidad para condiciones de funcionamiento variables. Rendimiento estable bajo presión atmosférica y rectificación moderada de presión negativa, adapta la separación por diferencia de punto de ebullición de múltiples componentes mezclados corrosivos.

6. Compatibilidad con todo el sistema El estándar de brida anticorrosión unificada HG20536 se puede acoplar sin problemas con un hervidor, reactor, tanque receptor y condensador revestidos de PTFE para un circuito de rectificación industrial completo.

Tabla completa de especificaciones técnicas

Principales campos de aplicación

Centrado en escenarios de separación continua industrial de gran volumen, entregado a parques de química fina, plantas de fluoroquímicos y fábricas de reciclaje de líquidos residuales en todo el Sudeste Asiático y Medio Oriente:

1. Recuperación y regeneración de disolventes corrosivos de residuos industriales

2. Rectificación de componentes mixtos fluoroquímicos y recolección de fracciones.

3. Purificación continua de materias primas químicas finas y separación de componentes.

4. Proyecto medioambiental: separación de ingredientes orgánicos de líquidos residuales corrosivos

5. Purificación y reciclaje de disolventes auxiliares de nueva energía.

6. Procesamiento de fracciones de agentes auxiliares corrosivos petroquímicos.

Precauciones de operación

1. Restricción del medio de vapor: Sólo el metal alcalino fundido y el trifluoruro de cloro erosionarán el revestimiento de PTFE; confirme la composición del vapor antes del arranque, evite el funcionamiento prolongado con vapores corrosivos mezclados desconocidos.

2. Control de cambio de temperatura: Evite cambios bruscos de temperatura. La velocidad de calentamiento/enfriamiento no debe exceder los 12 ℃ por hora, para evitar el estrés térmico que provoque la delaminación local del revestimiento.

3. Límite de funcionamiento en vacío: no exceda el grado de vacío máximo de -0,08 MPa; Una presión negativa excesiva aumentará el riesgo de que el revestimiento se desprenda.

4. Protección interna: Evite que fragmentos de metal duro caigan dentro del cuerpo de la torre durante la instalación y revisión; Los residuos duros y afilados rayarán la superficie del revestimiento de PTFE.

5. Límite de carga: No sobrepeso al apilar los componentes internos; Siga estrictamente la carga de diseño del anillo de soporte de la sección de la torre para evitar daños por compresión del revestimiento.

6. Modificación in situ prohibida: No soldar, perforar ni cortar la carcasa de la torre en el emplazamiento. Cualquier reconstrucción debe obtener la confirmación del departamento técnico de Zhuoyan.

Guía de mantenimiento de rutina

1. Inspección periódica del revestimiento: realice un escaneo de fugas de chispas en toda la pared cada 8 a 12 meses. Énfasis en la inspección de juntas de bridas de secciones de torre y posiciones de boquillas que soportan lavados repetidos con vapor.

2. Limpieza interna: Detenga el equipo y enfríelo completamente antes de abrir el pozo. Adoptar herramientas de limpieza suaves y paredes internas y partes internas de la torre de enjuague con solvente compatibles; Están prohibidos los cepillos de alambre de acero o los raspadores duros.

3. Mantenimiento del sellado de bridas: revise trimestralmente las juntas de PTFE de las bridas de conexión segmentadas. Reemplace las juntas envejecidas y deformadas oportunamente para evitar fugas de vapor en las juntas.

4. Revisión interna de la torre: Retire el embalaje y el redistribuidor para limpiarlos durante el mantenimiento de parada anual; eliminar coquización y depósitos medios para garantizar la eficiencia de transferencia de masa.

5. Protección de la carcasa exterior: Para columnas de rectificación instaladas en exteriores, inspeccione el estado de la pintura antioxidante cada 2 años; repare la pintura descascarada para proteger la carcasa de acero al carbono de la corrosión atmosférica.

6. Gestión de repuestos: Reserva de juntas de PTFE coincidentes y accesorios internos protegidos por revestimiento; Los repuestos metálicos ordinarios no pueden reemplazar los componentes anticorrosivos.

Preguntas frecuentes

P1: ¿Puede esta columna de rectificación industrial revestida de PTFE funcionar para una rectificación industrial continua a largo plazo las 24 horas?

R: Sí, esta torre está optimizada para la operación industrial de ciclo continuo, adecuada para proyectos de separación de solventes a gran escala a nivel de parque.

P2: ¿Podemos agregar o reducir secciones de torre más adelante para ajustar la precisión de la separación?

R: Adopte un diseño modular segmentado. Las nuevas secciones de la torre se pueden aumentar o eliminar en el sitio para ajustar la altura de separación efectiva de acuerdo con la actualización del proceso en etapas posteriores.

P3: ¿La columna de rectificación es aplicable para la separación de vapor caliente que contiene flúor?

R: Puede funcionar con vapor que contiene flúor después de actualizarlo a un revestimiento de PTFE de 4 mm de espesor; proporcione la composición del vapor para nuestra evaluación técnica con anticipación.

P4: ¿A qué debemos prestar atención durante la instalación in situ de secciones de torre segmentadas?

R: Proteja estrictamente la superficie del revestimiento de PTFE de la brida desde cero; use juntas de PTFE que coincidan y siga el requisito de torque de apriete de pernos especificado.

P5: ¿Pueden proporcionar equipos completos compatibles, incluido el hervidor, el reactor revestido y el tanque receptor?

R: Estándar unificado de bridas anticorrosión, que respalda la adquisición integral para un conjunto completo de líneas de producción de rectificación industrial.

P6: ¿Cuál es el alcance de la garantía oficial para la columna de rectificación industrial?

R: Garantía estructural de 10 años con carcasa de acero al carbono; Revestimiento de PTFE Garantía de 5 años (excluidos rayones artificiales, impactos y daños por mal funcionamiento); Accesorios internos de la torre 2 años de garantía.
