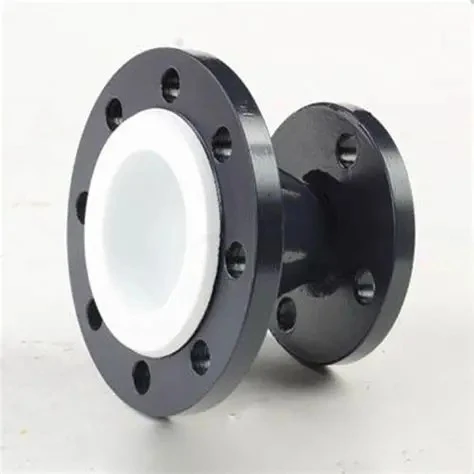

Los reductores revestidos de PTFE están diseñados para conectar tuberías de diferentes diámetros en sistemas de tuberías industriales resistentes a la corrosión. Proporcionan una transición gradual entre secciones de tubería más grandes y más pequeñas mientras mantienen un paso de flujo revestido para medios corrosivos.Zhuoyanes un fabricante y proveedor con sede en China de accesorios revestidos de PTFE para aplicaciones de procesos químicos, farmacéuticos y otros procesos industriales.
El revestimiento interno de PTFE separa el medio transportado del cuerpo reductor de acero, lo que ayuda a proteger el sustrato metálico de la corrosión causada por medios ácidos, alcalinos y otros medios químicos compatibles. Zhuoyan ofrece diámetros de entrada y salida personalizados, longitud del reductor y especificaciones de bridas para adaptarse a diferentes diseños de tuberías y requisitos de conexión.
La principal diferencia entre reductores concéntricos y excéntricos es la posición de sus líneas centrales. Esta distinción estructural afecta cómo encaja el reductor en la tubería y cómo se puede acumular gas o líquido dentro de una sección de tubería horizontal.
| Tipo de reductor | Diseño Estructural | Consideraciones de selección típicas |
|---|---|---|
| Reductor concéntrico revestido de PTFE | La entrada y la salida comparten la misma línea central, formando una transición simétrica. | Adecuado donde la línea central de la tubería debe permanecer alineada, incluidas muchas disposiciones de tuberías verticales. Confirme la orientación de instalación y el espacio disponible. |
| Reductor excéntrico revestido de PTFE | La entrada y la salida tienen líneas centrales desplazadas y un lado permanece plano. | A menudo se considera para tuberías horizontales cuando es necesario gestionar la acumulación de gas o la retención de líquidos. La orientación del lado plano depende de si la prioridad es evitar las bolsas de aire o facilitar el drenaje. |
Para las líneas de succión de la bomba, un reductor excéntrico instalado con el lado plano hacia arriba puede ayudar a evitar bolsas de aire. En aplicaciones que requieren un drenaje completo, una disposición con el lado plano hacia abajo puede ser más apropiada. La configuración final debe confirmarse con el diseño de la tubería y los requisitos operativos en lugar de seleccionarse únicamente por la orientación de la tubería.
Un reductor debe coincidir tanto con los tamaños de tubería conectados como con las dimensiones de instalación. Shandong Zhuoyan New Materials Co., Ltd. puede personalizar el diámetro de entrada, el diámetro de salida, la longitud del reductor y el estándar de brida de acuerdo con los requisitos del proyecto.
Para proyectos de reemplazo, verificar las dimensiones del reductor existente y las interfaces de brida antes de realizar el pedido puede ayudar a evitar desajustes en la instalación. Para sistemas de tuberías nuevos, la geometría del reductor debe seleccionarse junto con las tuberías circundantes y otros accesorios.
El revestimiento de PTFE proporciona una barrera interna resistente a la corrosión entre el medio del proceso y el cuerpo de acero. Su compatibilidad química debe evaluarse según la composición del medio, la concentración, la temperatura de funcionamiento y las condiciones de servicio.
La suave transición interna ayuda a evitar un cambio innecesariamente abrupto en el paso del flujo al conectar tuberías de diferentes diámetros. Una geometría del reductor adecuadamente adaptada puede ayudar a limitar la perturbación del flujo y la retención del medio, aunque la resistencia y la turbulencia del flujo reales también dependen del caudal, la relación de diámetros, la longitud del reductor y el diseño de tubería más amplia.
Antes del envío, cada reductor revestido de PTFE se somete a una inspección por orificios de chispa de alto voltaje para verificar la integridad del revestimiento. Esta inspección ayuda a identificar posibles discontinuidades en la barrera de PTFE antes de instalar el accesorio en la línea de proceso.
Un reductor concéntrico mantiene una línea central común entre la entrada y la salida, mientras que un reductor excéntrico tiene una línea central desplazada y un lado plano. Los diseños concéntricos se consideran comúnmente cuando se requiere alineación de la línea central. Los diseños excéntricos pueden ser útiles en líneas horizontales donde es necesario controlar la acumulación de aire o la retención de líquidos. El tipo y la orientación adecuados dependen del diseño de la tubería y de los requisitos operativos.
Se puede considerar una configuración excéntrica para el servicio de lodos, sujeta a confirmación técnica. La idoneidad depende de la composición de la lechada, las características de las partículas sólidas, las condiciones de flujo, la geometría del reductor y los requisitos del revestimiento. Proporcione los detalles del medio y las condiciones de funcionamiento para su evaluación antes de realizar el pedido.
Sí. Las dimensiones estándar de la brida y de la conexión se pueden especificar según el diseño de la tubería. Proporcione las especificaciones de bridas existentes, los tamaños nominales de tubería y los dibujos relevantes para que se pueda confirmar la configuración de conexión requerida.
Proporcione los diámetros de entrada y salida, el tipo de reductor, la longitud requerida, el estándar de brida, el medio transportado, la temperatura de funcionamiento, las condiciones de presión y la cantidad. Para proyectos de reemplazo, también son útiles los dibujos de productos existentes o las medidas dimensionales.
Comuníquese con Zhuoyan para conocer los requisitos personalizados de reductores revestidos de PTFE. Como fabricante y proveedor con sede en China, podemos analizar las dimensiones de los reductores, las configuraciones concéntricas o excéntricas y las conexiones de bridas de acuerdo con el diseño de su tubería. Envíe sus requisitos técnicos para solicitar detalles del producto y una cotización de fábrica.
