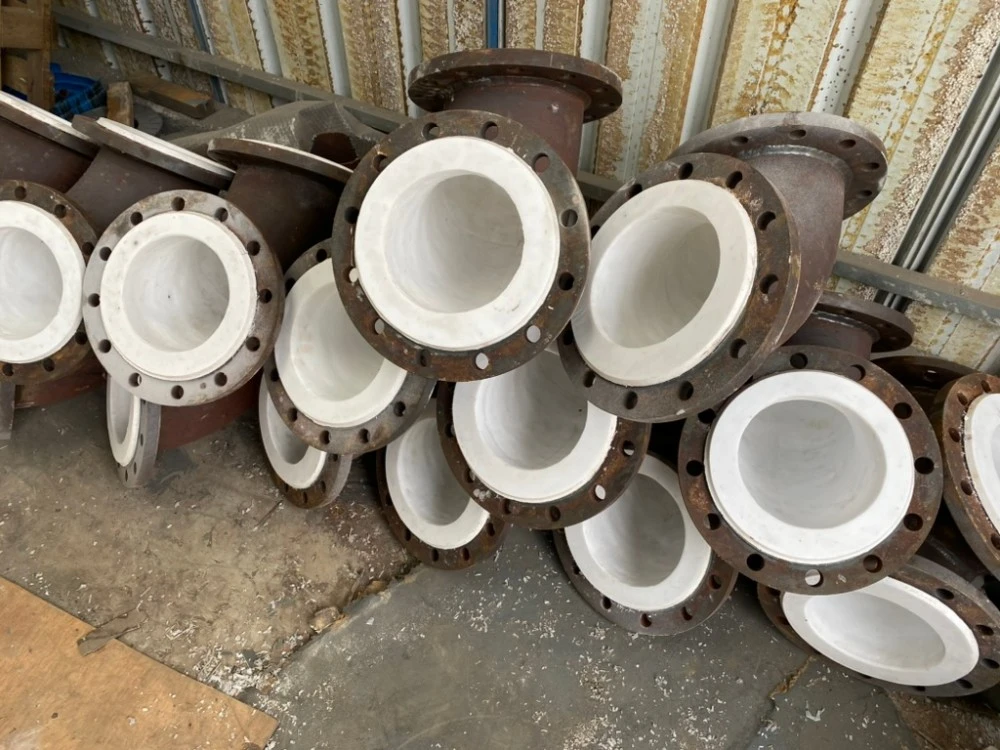

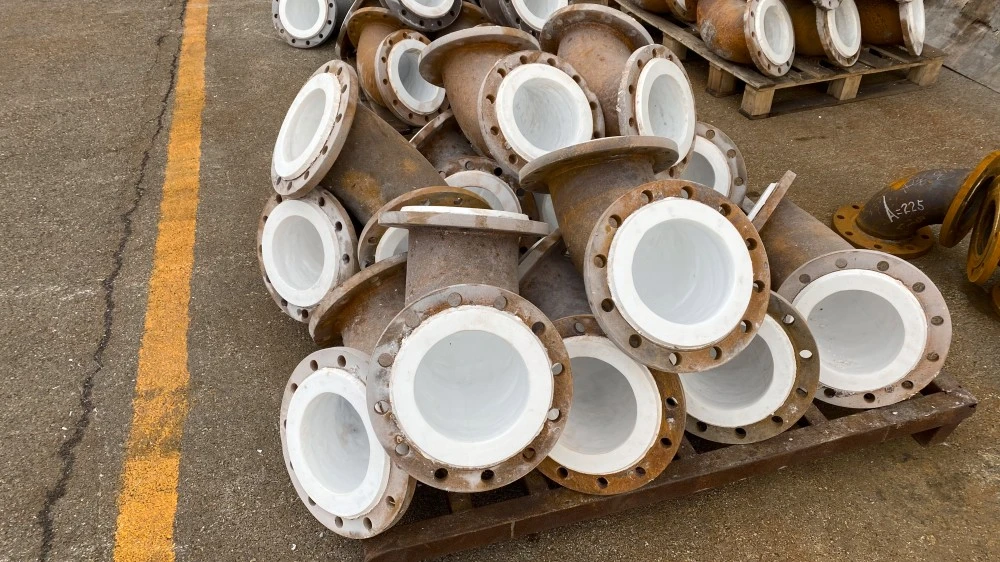

Codo de tubería de proceso industrial revestido de PTFE

Zhuoyan, un fabricante profesional de China, ofrece codos para tuberías de procesos industriales revestidos de PTFE diseñados para sistemas de tuberías que requieren transiciones direccionales resistentes a la corrosión. Estos accesorios combinan una carcasa de acero, disponible en variantes de acero al carbono o acero inoxidable, con un revestimiento interior de PTFE. La carcasa de acero proporciona resistencia mecánica y resistencia a la presión, mientras que el revestimiento de PTFE protege contra el ataque químico de medios de proceso agresivos.

Especificaciones técnicas

¿Qué es el codo de tubería de proceso industrial revestido de PTFE?

Un codo de tubería revestido de PTFE es un accesorio de tubería que se utiliza para cambiar la dirección del flujo en un sistema de tuberías, con un revestimiento de politetrafluoroetileno (PTFE) aplicado a la superficie interna del cuerpo del codo de acero. La capa de PTFE sirve como barrera entre el fluido transportado y la carcasa metálica, evitando la corrosión del sustrato de acero. El codo se produce recubriendo una carcasa de codo de acero con material de PTFE mediante procesos como moldeo por compresión, moldeo isostático o moldeo por transferencia. Las configuraciones estándar incluyen codos de 45 grados y 90 grados, con tamaños disponibles desde DN25 (1 pulgada) hasta DN600 (24 pulgadas).

Aplicaciones

Los codos para tuberías de procesos industriales revestidos con PTFE de Zhuoyan se aplican en procesos industriales que requieren tuberías resistentes a la corrosión para el transporte de fluidos agresivos. Las áreas de aplicación específicas incluyen:

· Sistemas de procesamiento químico y petroquímico que manejan ácidos, álcalis y solventes orgánicos.

· Fabricación farmacéutica donde se requiere pureza del producto y resistencia a la corrosión.

· Instalaciones de generación de energía, incluidos sistemas de desulfuración de gases de combustión (FGD)

· Aplicaciones de ingeniería ambiental como tratamiento de aguas residuales y manejo de gases de escape.

· Procesamiento de alimentos y bebidas donde la superficie inerte antiadherente evita la contaminación

Ventajas

1. Resistencia a la corrosión: El revestimiento de PTFE proporciona resistencia a la mayoría de los medios químicos, con excepción de los metales alcalinos fundidos, el flúor elemental y ciertos hidrocarburos aromáticos. Esto hace que el codo sea adecuado para manipular ácidos fuertes, álcalis y disolventes orgánicos en un amplio rango de concentraciones.

2. Rango de temperatura: El rango de temperatura de funcionamiento típico para codos revestidos de PTFE es de -180 °C a +160 °C, pero la temperatura de funcionamiento específica se puede determinar según el grado de PTFE y las condiciones de funcionamiento.

3. Rendimiento de presión: Dentro del rango de temperatura de funcionamiento, los codos revestidos de PTFE pueden soportar presiones de trabajo de hasta 3,0-4,0 MPa. La carcasa de acero proporciona resistencia mecánica para soportar las presiones del sistema mientras que el revestimiento protege contra la corrosión.

4. Superficie antiadherente: La superficie interior de PTFE proporciona un bajo coeficiente de fricción, lo que reduce la resistencia al flujo y evita la adhesión del medio a la pared de la tubería.

Mantenimiento y consideraciones

Los productos revestidos de PTFE se diferencian de los productos de acero sin revestimiento en los requisitos de manipulación y mantenimiento. Las siguientes consideraciones se aplican a los codos revestidos de PTFE de Zhuoyan:

Manipulación y almacenamiento– Los productos revestidos de PTFE deben almacenarse en interiores, en condiciones frescas y secas. Los tableros de extremo que protegen las caras ensanchadas deben permanecer en su lugar hasta inmediatamente antes de la instalación. Durante el transporte, no se debe colocar nada dentro del orificio como ayuda para el movimiento, ya que esto podría dañar el revestimiento.

Instalación– No se deben realizar soldaduras, soldadura fuerte, soldadura fuerte o corte con llama en productos revestidos, ya que estos procesos pueden dañar el revestimiento y producir potencialmente gases tóxicos. Los pernos de brida deben apretarse usando una llave dinamométrica en una secuencia diagonalmente opuesta; se recomienda volver a apretarlos después de 24 horas de la puesta en servicio y anualmente a partir de entonces.

Orificios de ventilación– La mayoría de los productos revestidos de PTFE están equipados con orificios de ventilación (normalmente de 3 a 5 mm de diámetro) que tienen dos propósitos: permitir que los gases permeados escapen para evitar el colapso del revestimiento y proporcionar una indicación temprana de su falla. Estos orificios de ventilación no deben bloquearse con pintura u otras sustancias. Si se observa que algún producto se escapa por los orificios de ventilación, se debe retirar de servicio de inmediato.

juntas– Normalmente no se requieren juntas cuando se conectan artículos revestidos de PTFE a productos similares. Al realizar la conexión a materiales diferentes, como vidrio, cerámica o metales exóticos, se recomienda una junta envolvente de PTFE o un dispositivo similar.

Envío y embalaje

Los codos para tuberías revestidos de PTFE de Zhuoyan están empaquetados para garantizar que el revestimiento de PTFE esté protegido durante el transporte y el almacenamiento. Las placas finales protegen las superficies con bridas y los materiales de embalaje permanecen en su lugar antes de la instalación. Los productos suelen empaquetarse en cajas de madera.

Preguntas frecuentes

Q1: ¿Cuál es la temperatura máxima de funcionamiento para los codos revestidos de PTFE de Zhuoyan?

A1:El codo estándar revestido de PTFE funciona de -180°C a +160°C. Los límites de temperatura reales dependen del grado de PTFE, las condiciones de presión y las propiedades químicas del medio que se transporta.

Q2: ¿Se pueden utilizar codos revestidos de PTFE en vacío?

A2:Sí. Los codos revestidos de PTFE de Zhuoyan se pueden utilizar en condiciones de vacío dentro del rango de temperatura especificado.

Q3: ¿A qué productos químicos son resistentes los codos revestidos de PTFE?

A3:El PTFE proporciona resistencia a la mayoría de los medios químicos, incluidos ácidos fuertes, álcalis fuertes y disolventes orgánicos. El material no es adecuado para metales alcalinos fundidos, flúor elemental o ciertos hidrocarburos aromáticos.

Q4: ¿Se requieren juntas al instalar codos revestidos de PTFE?

A4:Por lo general, no se requieren juntas cuando se conectan artículos revestidos de PTFE a productos similares revestidos de PTFE. Cuando se conecta a materiales diferentes, se recomienda una junta envolvente de PTFE o equivalente.
