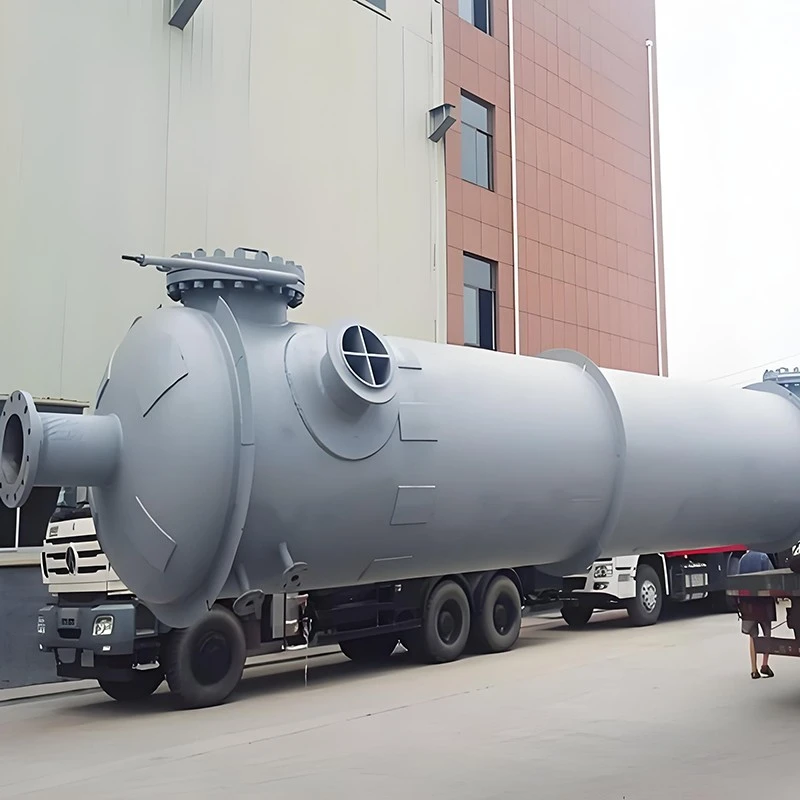

Columna de separación de vapor químico recubierta de PFA

La columna de separación de vapor químico recubierta de PFA es una torre de fraccionamiento en fase de vapor que aplica un recubrimiento anticorrosión de PFA por pulverización fundida, funcionalmente diferente de las torres de destilación revestidas de PTFE laminadas en láminas. En lugar de unir una gruesa lámina de fluoropolímero, se fusiona térmicamente un denso revestimiento de PFA sobre un sustrato de acero al carbono. Destaca en escenarios de trabajo con vapor de alta pureza donde se requiere un control estricto de la lixiviación de iones metálicos. El vapor mezclado corrosivo caliente completa la transferencia de masa a contracorriente vapor-líquido dentro de los componentes internos de la torre. La barrera continua y densa de PFA aísla el vapor ácido caliente, que contiene halógenos y oxidante de la carcasa metálica, evitando la contaminación del destilado por iones metálicos. Ampliamente utilizado en proyectos de purificación de productos químicos de alta pureza, rectificación intermedia farmacéutica y reciclaje de reactivos semiconductores en el extranjero.

Principio de funcionamiento

1. Principio anticorrosión del material.

-Sustrato exterior: la carcasa de acero al carbono del recipiente a presión Q345R soporta carga mecánica, presión de funcionamiento y carga de viento externa. -Barrera protectora interna: el polvo de fluoropolímero PFA (perfluoroalcoxi) se pulveriza en fusión y se cura térmicamente sobre la pared interior de la torre, la boca de acceso y las superficies de la boquilla para formar un revestimiento denso y continuo de película delgada. Gracias a los enlaces moleculares estables de carbono y flúor, el recubrimiento de PFA curado presenta una excelente inercia química, bloquea la penetración de vapor corrosivo caliente y evita la disolución de iones de metal base en el destilado, logrando protección anticorrosión y de alta pureza.

2. Coincidencia de la lógica del proceso de separación de vapor

El vapor corrosivo mezclado caliente ingresa al fondo de la torre y asciende; El líquido de reflujo condensado fluye hacia abajo a través de los componentes del distribuidor/empaque de la torre. La transferencia de masa de vaporización-condensación repetida realiza el fraccionamiento de múltiples componentes. Todo el vapor caliente ascendente entra en contacto únicamente con superficies recubiertas de PFA. Esta columna sirve principalmente para flujos de trabajo de separación dominados por la fase de vapor: rectificación al vacío de materias primas corrosivas sensibles al calor, purificación de reactivos de alta pureza y fraccionamiento con vapor de disolventes que contienen halógenos. Puede conectarse con condensadores y recipientes receptores recubiertos de PFA para construir un circuito cerrado completo de separación de vapor de alta pureza.

Ventajas principales del producto

1. Rendimiento de lixiviación de iones metálicos ultrabajo El recubrimiento de PFA denso fusionado térmicamente reduce el riesgo de precipitación de iones, es muy adecuado para la producción de destilados de alta pureza y cumple con los requisitos parciales de purificación de reactivos de grado semiconductor y GMP.

2. Buena adaptabilidad para geometría interna de torres complejas El proceso de recubrimiento por pulverización en fusión cubre formas intrincadas como esquinas de boquillas, soportes de redistribuidores y secciones de torres de pequeño diámetro que presentan obstáculos para la instalación del revestimiento de PTFE a base de láminas.

3. Capa de barrera continua, delgada y uniforme. Sin costuras de soldadura en las uniones de las láminas, que son típicas del revestimiento de láminas de PTFE; Reduce el riesgo oculto de penetración de vapor a lo largo de los espacios de soldadura en condiciones de trabajo cíclicas de vapor caliente.

4. Operación flexible en fase de vapor al vacío Adecuado para la destilación al vacío de vapor corrosivo termolábil; El recubrimiento de PFA curado adecuadamente mantiene la adhesión en un ambiente estable de vapor de presión negativa.

5. Diseño combinado de torre y sección modular Secciones de torre ensambladas en segmentos para un cómodo transporte a larga distancia y montaje en campo; Los componentes internos se pueden intercambiar para ajustar la precisión de la separación.

6. Compatibilidad entre sistemas Disponible con bridas anticorrosión HG20536, puede acoplarse con válvula de tubería recubierta de PFA o revestida de PTFE y equipo receptor para una construcción completa del circuito de separación.

Tabla completa de especificaciones técnicas

Principales campos de aplicación

Apunte a escenarios de fraccionamiento de vapor corrosivo de alta pureza, registros de exportación que cubren plantas de fabricación de productos químicos de alta gama del Sudeste Asiático y Medio Oriente:

1. Rectificación y purificación con vapor de solvente de alta pureza y química fina

2. Separación de vapor al vacío intermedia para productos farmacéuticos para requisitos de bajas impurezas metálicas

3. Recuperación y fraccionamiento de vapor corrosivo de reactivo auxiliar semiconductor

4. Proceso de separación de fases de vapor químico especial que contiene halógenos

5. Proyecto de destilación al vacío en medio corrosivo sensible al calor.

6. Taller de pruebas de separación de vapores corrosivos de alta pureza a escala piloto

Precauciones de operación

1. Limitación media: el recubrimiento de PFA resiste la mayoría de los ácidos, álcalis y vapores orgánicos; Evite la exposición prolongada a metales alcalinos fundidos y trifluoruro de cloro, que degradarán el material de fluoropolímero. No recomendado para vapor pesado cargado de partículas sólidas; La arena sólida desgastará la superficie del revestimiento.

2. Restricción de cambio de temperatura: Prevenir un choque térmico drástico; Velocidad de calentamiento/enfriamiento controlada ≤10 ℃ por hora. La alternancia brusca de frío y calor puede provocar microfisuras y delaminación en el revestimiento.

3. Límite de funcionamiento en vacío: no exceda la clasificación de vacío máxima de -0,07 MPa. Una presión negativa excesiva aumenta el riesgo de que el revestimiento se desprenda del sustrato de acero.

4. Protección del ensamblaje: Durante la instalación interna, evite estrictamente que los componentes metálicos afilados rayen o impacten las superficies internas recubiertas de PFA.

5. Modificación de campo prohibida: No se permite soldar, esmerilar ni perforar la carcasa de la torre en el sitio. La operación a alta temperatura destruirá la adhesión del recubrimiento de PFA.

6. Requisito de alimentación de vapor: El vapor de alimentación debe reducir el arrastre de partículas sólidas tanto como sea posible; Se sugiere un dispositivo de filtro frontal para reducir el impacto de las partículas abrasivas en el recubrimiento.

Guía de mantenimiento de rutina

1. Inspección periódica del revestimiento: cada 6 a 9 meses realice una detección de fugas de chispas y una medición del espesor del revestimiento. Concéntrese en las esquinas de las boquillas y las zonas de transición de las bridas de las secciones de la torre vulnerables a la erosión por vapor.

2. Limpieza interna: Enfríe la torre completamente y libere la presión antes de abrir el pozo. Utilice únicamente herramientas blandas no metálicas y lavado con circulación de disolvente compatible; Los cepillos de alambre de acero y los raspadores duros están estrictamente prohibidos para evitar daños en el revestimiento.

3. Inspección del sellado de bridas: Verifique trimestralmente las juntas compuestas de PFA; reemplace las juntas envejecidas/deformadas oportunamente para detener las fugas de vapor en las posiciones de las juntas.

4. Revisión interna de la torre: embalaje para llevar y redistribuidor para limpieza durante la parada anual; eliminar los depósitos de coque en la fase de vapor para garantizar la eficiencia de la transferencia de masa.

5. Mantenimiento de la carcasa exterior: Para columnas montadas en exteriores, inspeccione la pintura exterior antioxidante cada dos años; repare la pintura descascarada para proteger el sustrato de acero al carbono de la corrosión atmosférica.

6. Gestión de repuestos: Almacene las juntas compuestas de PFA correspondientes; Las juntas metálicas ordinarias no sustituirán los accesorios de sellado anticorrosión. Una vez que aparezcan ampollas o descamaciones del revestimiento local, comuníquese con el fabricante para una reparación profesional; no realice reparaciones con parches autoadhesivos en el sitio.

Preguntas frecuentes

P1: ¿Cuál es la diferencia principal entre la columna de separación de vapor químico recubierta de PFA y la columna de destilación revestida de PTFE?

R: Este producto adopta un revestimiento fino de PFA curado térmicamente por pulverización fundida sin costuras de soldadura de láminas, superior para condiciones de trabajo en fase de vapor de alta pureza y baja lixiviación de iones. La torre revestida de PTFE utiliza una gruesa laminación de láminas de fluoropolímero y funciona mejor bajo una severa erosión por inmersión en fase líquida.

P2: ¿Puede la torre recubierta de PFA funcionar bajo destilación al vapor de alto vacío a largo plazo?

R: Funcionamiento estable con un vacío inferior a 0,07 MPa; no supere el valor de vacío de diseño, el exceso de vacío puede provocar un riesgo de delaminación del revestimiento.

P3: ¿Esta torre revestida es adecuada para vapor que contiene partículas abrasivas sólidas?

R: No recomendado. Las partículas sólidas duras arrastradas por el vapor desgastarán el revestimiento de PFA; instale un dispositivo de filtrado de eliminación de partículas frontal si las partículas no se pueden eliminar por completo.

P4: ¿Se pueden reemplazar las partes internas de la torre en el sitio para ajustar la precisión de la separación?

R: El diseño modular de la sección de la torre permite el reemplazo de los componentes internos durante el apagado; tenga cuidado de no rayar el revestimiento interior de PFA durante los trabajos de desmontaje y montaje.

P5: ¿Qué elementos de inspección completará cada columna de separación de vapor recubierta de PFA antes del envío?

R: Cada torre pasa por una prueba de uniformidad del espesor del recubrimiento, un escaneo de chispas en toda la pared y una doble verificación de estanqueidad de la presión hidráulica.

P6: ¿Qué cubre la garantía oficial?

R: La carcasa de acero al carbono goza de una garantía estructural de 10 años; Recubrimiento de PFA Garantía de 5 años (excluidos rayones, abrasión de partículas y daños por mal funcionamiento); Accesorios internos de la torre 2 años de garantía.
