Los equipos de desulfuración operan en condiciones químicas y térmicas exigentes, particularmente cuando se exponen a medios de reacción corrosivos y corrientes de proceso de alta temperatura. La selección de un recubrimiento anticorrosión apropiado requiere considerar la composición química, la temperatura de funcionamiento, el material del sustrato, la estructura del equipo y el espesor de recubrimiento requerido.
Las opciones de recubrimiento comunes para aplicaciones industriales anticorrosión incluyen PFA, FEP, ETFE (F40) y HALAR (F30). El material y el método de aplicación apropiados dependen de la configuración específica del equipo y de las condiciones de servicio. Para los condensadores de desulfuración húmeda, se requiere atención especial en las superficies de sellado de las bridas, las placas de los tubos, las rejillas internas y los tanques de ácido inferiores en forma de U, donde la uniformidad del recubrimiento, la geometría compleja y la exposición térmica pueden afectar el rendimiento a largo plazo.
Las dimensiones máximas especificadas de la pieza de trabajo para pulverización son de hasta Ø3,8 m × 3,8 m × 8,2 m. La idoneidad de estas dimensiones debe confirmarse con la geometría real de la pieza de trabajo y los requisitos del proceso de recubrimiento seleccionado.
Antes de seleccionar un recubrimiento anticorrosión para equipos de desulfuración, se debe definir claramente el entorno operativo. La siguiente información es particularmente importante:
Estas condiciones proporcionan la base para evaluar la compatibilidad química, la selección de recubrimientos, los requisitos de aplicación y los criterios de inspección. Un material de revestimiento no debe seleccionarse únicamente por su resistencia general a la corrosión; se debe confirmar su idoneidad para la composición química real y el entorno operativo.
En aplicaciones industriales de protección contra la corrosión se utilizan varios materiales de recubrimiento de fluoropolímero. Cada uno tiene características de material específicas y la opción adecuada debe determinarse según el medio del proceso, la temperatura, el sustrato y la configuración del equipo.
| Material de revestimiento | Consideraciones de aplicación |
|---|---|
| PFA | Considerado para aplicaciones que requieren resistencia química y una superficie interna recubierta de fluoropolímero, sujeto a las condiciones de servicio especificadas. |
| FEP | Se utiliza para aplicaciones seleccionadas de protección contra la corrosión donde las propiedades del material y los límites operativos cumplen con los requisitos del proceso. |
| ETFE (F40) | Se utiliza para aplicaciones de recubrimiento específicas, incluidos componentes seleccionados del condensador, de acuerdo con la temperatura y las condiciones químicas requeridas. |
| HALAR (F30) | Se utiliza para aplicaciones industriales seleccionadas de revestimiento anticorrosión. Se debe confirmar su idoneidad para el medio químico particular y el entorno operativo. |
La resistencia a la corrosión y el rendimiento térmico de estos materiales no son idénticos. La composición química, la concentración, la duración de la exposición, la construcción del recubrimiento y las condiciones experimentadas por los componentes individuales del equipo deben revisarse antes de finalizar el sistema de recubrimiento.
El espesor del revestimiento anticorrosión especificado puede oscilar entre 0,3 mm y 1,5 mm, dependiendo de los requisitos del cliente y del sistema de revestimiento seleccionado. El espesor requerido debe definirse antes de la producción y verificarse mediante un método de inspección apropiado para el revestimiento y el diseño del equipo.
La uniformidad es particularmente importante alrededor de aberturas, superficies de sellado de bridas y otras áreas geométricamente complejas. La acumulación excesiva de recubrimiento o la aplicación desigual pueden interferir con las dimensiones previstas de los componentes y las disposiciones de sellado. El revestimiento acabado debe cumplir con el espesor acordado y los criterios de aceptación.
Los materiales de sustrato considerados para aplicaciones industriales anticorrosión incluyen:
La preparación de la superficie y el procedimiento de aplicación adecuados dependen del material del sustrato. No todos los procesos de recubrimiento son adecuados para todos los sustratos, por lo que se deben evaluar los requisitos de compatibilidad, preparación de la superficie y adhesión para la combinación específica de recubrimiento y material base.
Un proceso de pulverización controlado es esencial para lograr la condición de recubrimiento especificada. El procedimiento exacto depende del material seleccionado, el sustrato, la geometría del equipo y los requisitos de fabricación.
Los parámetros del proceso deben controlarse según el material y el sustrato seleccionados. Se debe prestar especial atención a la uniformidad del recubrimiento y a la prevención de corrimientos de recubrimiento alrededor de orificios, caras de bridas y otras áreas críticas.
Los colores de revestimiento enumerados incluyen:
Se debe confirmar la disponibilidad del color para el material de recubrimiento seleccionado y los requisitos de aplicación.
Los condensadores de desulfuración húmeda pueden configurarse vertical u horizontalmente. Sus estructuras internas y condiciones operativas difieren, por lo que la selección del material de recubrimiento, los requisitos de espesor y los detalles de construcción deben evaluarse para cada componente en lugar de aplicarse uniformemente en todo el condensador.

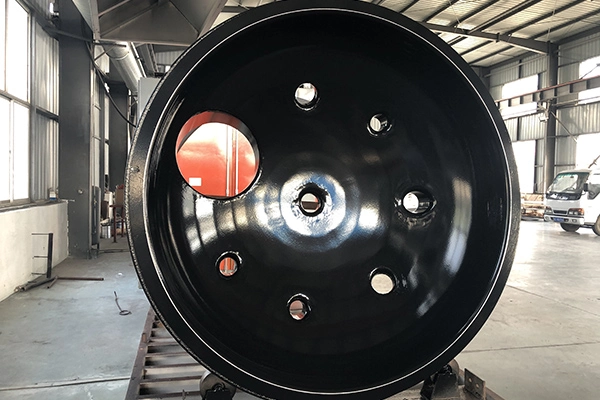

Se describe que un condensador de desulfuración húmeda vertical tiene cuatro secciones principales: la cubierta superior, la placa de tubos superior, la placa de tubos inferior y el tanque de ácido inferior en forma de U. Cada sección tiene diferentes requisitos de recubrimiento y temperatura de contacto.
| Componente | Recubrimiento especificado | Espesor del recubrimiento | Temperatura de contacto indicada | Consideraciones clave |
|---|---|---|---|---|
| cubierta superior | Pulverización de ETFE (F40) o HALAR (F30) | 1 milímetro | No superior a 120°C | Mantenga la superficie de sellado de la brida libre de derrames de recubrimiento y mantenga un espesor de recubrimiento uniforme. |
| Placa de tubo superior | Pulverización de ETFE (F40) o HALAR (F30) | 1 milímetro | No superior a 150°C | Evite que el recubrimiento se corra alrededor de los orificios y mantenga una cobertura uniforme en toda la placa. |
| Placa de tubo inferior | Pulverización de PFA | 1 milímetro | Aproximadamente 260°C | Preste especial atención a los agujeros, evitando corrimientos de revestimiento y espesores irregulares. |
| Tanque de ácido inferior en forma de U | Revestimiento de PTFE o pulverización de PFA | Por confirmar para el proceso seleccionado | Temperatura máxima de servicio indicada como hasta 290°C | La geometría compleja y las condiciones térmicas exigentes requieren una revisión constructiva y de protección específica. |
Para la cubierta superior se especifica la pulverización de ETFE (F40) o HALAR (F30), con un espesor de recubrimiento de 1 mm y una temperatura de contacto declarada que no exceda los 120°C. La superficie de sellado de la brida requiere especial atención porque las corridas de recubrimiento o la acumulación excesiva pueden afectar la interfaz de sellado. El recubrimiento debe ser uniforme en toda la superficie especificada.
La placa del tubo superior está especificada para pulverización de ETFE (F40) o HALAR (F30), con un espesor de 1 mm y una temperatura de contacto declarada que no supera los 150°C. Los orificios requieren un control cuidadoso de la aplicación para evitar corrimientos de recubrimiento y mantener la geometría prevista.
Se especifica la pulverización de PFA para la placa del tubo inferior, con un espesor de 1 mm y una temperatura de contacto indicada de aproximadamente 260°C. Debido a que la placa contiene múltiples orificios y transiciones, la uniformidad del recubrimiento y el control de la acumulación de material son consideraciones de inspección importantes.
Se identifican dos opciones de construcción para el tanque de ácido inferior en forma de U: revestimiento de PTFE y pulverización de PFA. La geometría del tanque puede dificultar cualquiera de los procesos, mientras que la temperatura máxima de servicio indicada puede alcanzar los 290°C.
La información de diseño proporcionada especifica una capa de ladrillo resistente a los ácidos de 300 a 500 mm sobre la superficie revestida para ayudar a limitar la exposición térmica directa y el impacto. Dadas las exigentes condiciones de temperatura, el material de recubrimiento, la capa protectora, los detalles de la interfaz y la construcción completa deben verificarse con los requisitos reales del proceso antes de finalizar el diseño.
Se describe que un condensador de desulfuración húmeda horizontal tiene cinco secciones principales: la cubierta superior, la placa de rejilla desempañante, la sección de tubo de tres secciones, la placa de rejilla de empaque y el tanque de ácido inferior en forma de U.
| Componente | Recubrimiento especificado | Espesor del recubrimiento | Temperatura de contacto indicada | Consideraciones clave |
|---|---|---|---|---|
| cubierta superior | Pulverización de PFA | 1 milímetro | Aproximadamente 180°C | Confirme la uniformidad del recubrimiento y el estado de las superficies de conexión relevantes. |
| Placa de rejilla desempañado | Pulverización de PFA | 1 milímetro | Aproximadamente 180°C | Verifique la cobertura en toda la estructura de la red y sus complejas geometrías. |
| Sección de tubo de tres secciones. | Pulverización de PFA | 1 milímetro | Aproximadamente 200-250°C | Verifique la idoneidad del recubrimiento para la temperatura indicada y el medio de proceso real. |
| Placa de rejilla de embalaje | Por confirmar | Por confirmar | Por confirmar | Determine los requisitos de recubrimiento y operación a partir de las condiciones de servicio específicas del componente. |
| Tanque de ácido inferior en forma de U | Revestimiento de PTFE o pulverización de PFA | Por confirmar para el proceso seleccionado | Temperatura máxima de servicio indicada como hasta 280°C | Revisar el método de construcción, geometría compleja y protección térmica requerida. |
Se especifica la pulverización de PFA para la cubierta superior y la placa de rejilla desempañante, con un espesor de recubrimiento de 1 mm y una temperatura de contacto declarada de aproximadamente 180 °C. La placa de rejilla desempañado contiene una geometría de superficie más compleja que una placa plana, lo que hace que la cobertura e inspección consistentes sean particularmente importantes.
La sección del tubo de tres secciones está especificada para la pulverización de PFA con un espesor de 1 mm, con un rango de temperatura de contacto declarado de aproximadamente 200 a 250 °C. La especificación del recubrimiento debe evaluarse en comparación con el medio del proceso real y el ciclo operativo, incluidas las variaciones de temperatura durante la operación.
La placa de rejilla de empaque se identifica como una de las cinco secciones principales del condensador horizontal, pero en la información suministrada no se proporciona un material de recubrimiento, un espesor ni una temperatura de contacto específicos. Estos parámetros deben confirmarse de acuerdo con las condiciones operativas reales del componente y los requisitos de protección contra la corrosión.
El revestimiento de PTFE y la pulverización de PFA se identifican como posibles métodos de construcción para el tanque de ácido inferior en forma de U. La forma compleja del componente puede dificultar la aplicación del recubrimiento o la instalación del revestimiento, y la temperatura máxima de servicio indicada puede alcanzar los 280°C.
La información de diseño proporcionada especifica una capa de ladrillo resistente a los ácidos de 300 a 500 mm sobre la superficie revestida para ayudar a reducir la exposición térmica directa y el impacto. La idoneidad de este dispositivo de protección debe evaluarse como parte del diseño completo del equipo, incluido el perfil de temperatura real y los requisitos del sistema de revestimiento o revestimiento.
Los valores de temperatura enumerados para secciones individuales del condensador son entradas de diseño específicas de la aplicación. No deben interpretarse como límites operativos universales para equipos revestidos de PFA, FEP, ETFE, HALAR o PTFE.
La idoneidad real de un revestimiento o revestimiento depende de varios factores:
Antes de seleccionar un material de recubrimiento o aprobar el diseño de un condensador, las temperaturas indicadas y los detalles de construcción deben compararse con las condiciones reales del proceso. Cuando un componente opera cerca del límite especificado de un material, el conjunto completo y cualquier medida de protección adicional requieren especial atención.
La pulverización anticorrosión para equipos de desulfuración requiere una consideración coordinada del material de recubrimiento, el sustrato, el espesor, la geometría del equipo, la temperatura de funcionamiento y la compatibilidad química. PFA, FEP, ETFE (F40) y HALAR (F30) ofrecen diferentes opciones de materiales para aplicaciones industriales seleccionadas, pero la elección final debe basarse en las condiciones de servicio reales.
Los condensadores de desulfuración húmeda requieren una evaluación componente por componente porque las cubiertas superiores, las placas de tubos, las estructuras de rejilla y los tanques de ácido inferiores en forma de U pueden experimentar diferentes temperaturas y presentar diferentes desafíos de recubrimiento. Se debe prestar especial atención a las superficies de sellado de las bridas, los orificios, las geometrías complejas y los componentes expuestos a condiciones térmicas exigentes.
Datos operativos claros, un proceso de recubrimiento adecuado, criterios de inspección definidos y la verificación de la construcción completa constituyen la base para una solución anticorrosión adecuada. Las especificaciones finales del recubrimiento y las disposiciones de protección deben confirmarse con el diseño del equipo y los requisitos reales del proceso antes de la fabricación y operación.
