Los productos químicos corrosivos imponen requisitos exigentes a los materiales, la estructura y las condiciones operativas de los recipientes de procesos industriales. El revestimiento de politetrafluoroetileno (PTFE) proporciona una superficie interna resistente a la corrosión, mientras que la estructura de acero circundante proporciona soporte mecánico. Sin embargo, elegir un recipiente revestido adecuado requiere más que identificar un material resistente a productos químicos o especificar una capacidad nominal.
Esta guía explica cómo evaluar la compatibilidad química, las condiciones de temperatura y presión, la configuración del recipiente, las conexiones, los requisitos de inspección y los procedimientos operativos. También examina las diferencias entre reactores, tanques de almacenamiento, receptores y tanques de mezcla, lo que ayuda a los ingenieros de procesos a desarrollar especificaciones de equipo más claras antes de la aprobación del diseño y la fabricación.
Tabla de contenido
Seleccione una sección para explorar las consideraciones relevantes de ingeniería y selección de equipos.
- Comprensión del revestimiento de PTFE en el procesamiento químico
- Cómo funcionan juntos el revestimiento y la estructura de acero
- Cuatro tipos principales de recipientes de proceso revestidos
- Evaluación de la compatibilidad química
- Requisitos de temperatura, presión y vacío
- Capacidad, dimensiones y disposición del equipo
- Boquillas, vías de acceso y conexiones de proceso
- Inspección de revestimiento y verificación de calidad
- Preparar una especificación de equipo
- Errores comunes de selección y diseño
- Instalación, operación y mantenimiento
- Planificación de una configuración de equipo personalizada
- Preguntas frecuentes
- Consideraciones de selección final
1. Comprensión del revestimiento de PTFE en el procesamiento químico
Los procesos químicos industriales frecuentemente involucran ácidos, álcalis, solventes, intermediarios y otras sustancias que pueden atacar las superficies metálicas humedecidas convencionales. Por lo tanto, la selección de materiales se convierte en una parte crítica de la ingeniería de equipos, particularmente cuando el proceso requiere exposición repetida a un medio corrosivo bajo condiciones operativas controladas.

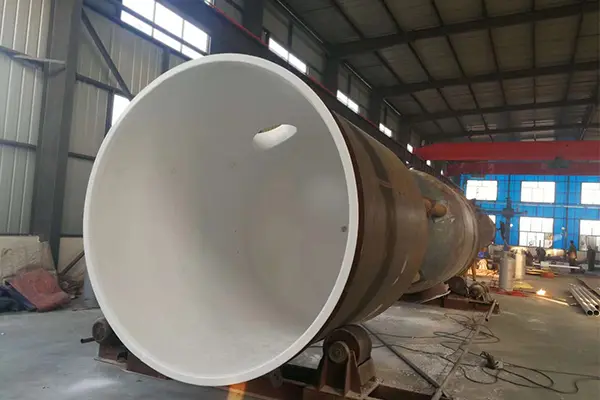

Equipos revestidos de PTFEestán diseñados en torno a un principio simple: separar el material de proceso del metal estructural introduciendo un revestimiento interno resistente a la corrosión. El revestimiento sirve como superficie de contacto prevista, mientras que el recipiente de acero exterior proporciona el soporte estructural requerido por el diseño del equipo.
El PTFE, o politetrafluoroetileno, es un fluoropolímero conocido por su amplia resistencia química y su superficie de fricción relativamente baja. Estas propiedades lo convierten en un candidato para muchas aplicaciones de procesamiento y contención de productos químicos. Sin embargo, la idoneidad del material debe establecerse según la composición química, la concentración, la temperatura y las condiciones de funcionamiento reales, en lugar de asumirse únicamente a partir del nombre del material.
Por qué es importante la superficie de contacto interna
La superficie mojada es la parte de un recipiente, conexión o accesorio que entra en contacto directo con el material del proceso. Su compatibilidad química puede influir en el control de la contaminación, la integridad del equipo, los requisitos de inspección y la frecuencia de las intervenciones de mantenimiento.
Para un recipiente que contiene materias primas corrosivas, la principal preocupación puede ser el contacto prolongado entre el líquido y el revestimiento. Un recipiente de reacción presenta un desafío diferente porque la composición química, la temperatura, la presión y la agitación pueden cambiar durante un lote. Un receptor puede estar expuesto a una corriente de proceso durante un período más corto pero aún requiere compatibilidad con el material entrante y cualquier líquido condensado.
Por lo tanto, cada aplicación debe evaluarse como una tarea completa y no como una decisión aislada de selección de materiales.
Principio de ingeniería:La resistencia a la corrosión es una parte de la idoneidad del equipo. También se debe considerar la integridad estructural, el soporte del revestimiento, las disposiciones de sellado, los límites de temperatura, las condiciones de presión y la configuración del proceso.
Dónde encaja un recipiente revestido en un proceso
Dependiendo de la disposición de la planta, un recipiente revestido puede recibir materiales entrantes, retenerlos entre etapas de procesamiento, facilitar una reacción química o proporcionar un ambiente controlado para la mezcla. El recipiente debe coincidir con la función de proceso prevista, incluida la ruta de flujo esperada, el método de transferencia de material y la relación con el equipo conectado.
Definir esta función en una etapa temprana ayuda a prevenir un problema de especificación común: solicitar un recipiente genérico resistente a la corrosión sin aclarar las operaciones precisas que debe realizar el recipiente.
2. Cómo funcionan juntos el revestimiento y la estructura de acero
Un recipiente revestido contiene dos elementos funcionales principales: el revestimiento interno de fluoropolímero y el cuerpo estructural circundante. Aunque forman una sola pieza del equipo de proceso, estos elementos tienen propósitos diferentes y deben evaluarse juntos.
El revestimiento interno
El revestimiento crea una barrera entre el medio de proceso y el metal subyacente. Su eficacia depende de la idoneidad del polímero para el medio especificado, la construcción del revestimiento, la condición de la superficie acabada y la forma en que el revestimiento se adapta a la geometría del recipiente.
Merecen especial atención las zonas alrededor de las boquillas, las esquinas, los cambios de diámetro, las aberturas y otras transiciones. Estas ubicaciones pueden implicar geometrías más complicadas que una pared vascular amplia y relativamente uniforme. El método de construcción propuesto debe ser apropiado para las dimensiones del equipo y las superficies que requieren protección.
El cuerpo externo de acero
El cuerpo de acero proporciona soporte estructural y forma la estructura portante principal. Su diseño debe tener en cuenta la capacidad requerida, las cargas externas, la disposición de los recipientes, las tuberías conectadas, las condiciones de soporte y los requisitos aplicables de los recipientes a presión, cuando corresponda.
La instalación de un revestimiento resistente a productos químicos no elimina la necesidad de diseñar la estructura metálica. Los materiales estructurales, la construcción de paredes, las disposiciones de soporte y las conexiones deben seleccionarse para el servicio previsto y la base de diseño aplicable.
La interfaz entre los dos componentes.
Un revestimiento de polímero y un recipiente de metal responden de manera diferente a los cambios de temperatura y carga mecánica. Por lo tanto, su interacción es una consideración de diseño importante, especialmente cuando el proceso implica calentamiento, enfriamiento, variación de presión o ciclos operativos repetidos.
Se debe confirmar la idoneidad del método de retención del revestimiento, el espesor, la geometría y la disposición de soporte para el recipiente propuesto. Los diseñadores también deben considerar cómo responderá el sistema durante el inicio, el funcionamiento normal, la limpieza, el apagado y las desviaciones previsibles del proceso.
Los detalles constructivos exactos dependen del tipo de equipo y del método de fabricación. Un diseño adecuado para la geometría de un recipiente no debe asumirse automáticamente como adecuado para otro recipiente que opere en condiciones mecánicas o térmicas diferentes.
3. Cuatro tipos principales de recipientes de proceso revestidos
Aunque los reactores revestidos, los tanques de almacenamiento, los receptores y los tanques de mezcla pueden compartir un concepto de construcción básico similar, sus funciones de proceso no son intercambiables. La selección del tipo correcto comienza con la identificación de lo que debe hacer el buque dentro del sistema de producción.
3.1 Reactores revestidos de PTFE
Un reactor alberga una reacción química u otro proceso en el que el contenido sufre una transformación definida. Las superficies internas mojadas deben ser compatibles con los materiales de partida, los productos de reacción, los intermedios y los medios de limpieza relevantes.
Las condiciones de reacción pueden cambiar a lo largo de un lote. Un proceso que comienza con varios componentes separados puede desarrollar una composición química diferente a medida que avanza la reacción. La temperatura puede aumentar o disminuir, mientras que la generación de gas, la formación de vapor o los cambios de presión pueden influir en la configuración requerida del recipiente.
Por estas razones, las especificaciones del reactor deberían describir la secuencia operativa completa en lugar de proporcionar sólo las condiciones normales de estado estable.
- Definir la composición química y concentración de los materiales presentes durante cada etapa importante del proceso.
- Especifique las temperaturas de funcionamiento normales y máximas, la presión de diseño y cualquier posible condición de vacío.
- Identifique las conexiones necesarias de calefacción, refrigeración, carga, descarga y muestreo.
- Confirme si se requiere agitación, instrumentación adicional u otros accesorios de proceso.
El objetivo es coordinar el revestimiento, la estructura del recipiente y los accesorios con el proceso de reacción real, no simplemente reproducir las dimensiones de un tanque existente.
3.2 Tanques de almacenamiento revestidos de PTFE
Los tanques de almacenamiento se utilizan para contener materias primas químicas, productos intermedios y líquidos de proceso antes de transferirlos a otra etapa. A diferencia de un reactor, un tanque de almacenamiento no puede realizar una transformación activa de su contenido. Sin embargo, el medio almacenado puede permanecer en contacto con el revestimiento durante un período prolongado.
La selección debe considerar el producto químico almacenado, su concentración, la duración del contacto y el rango completo de temperaturas de almacenamiento. También se deben evaluar las condiciones durante el llenado, vaciado, limpieza y parada temporal.
La disposición del tanque es otra consideración importante. El volumen de trabajo requerido, el acceso para inspección, las conexiones de transferencia, el área de instalación y la relación con las bombas o las líneas de proceso conectadas influyen en la configuración final.
- Distinguir la capacidad nominal del recipiente del volumen de trabajo utilizable requerido.
- Especifique los medios químicos almacenados en el tanque, incluidos los fluidos de limpieza relevantes.
- Proporcione los requisitos de entrada, salida, ventilación, drenaje e instrumentación cuando corresponda.
- Confirme la ubicación de instalación prevista y cualquier restricción de acceso o mantenimiento.
Una configuración de almacenamiento adecuada debe proporcionar la función de contención requerida y al mismo tiempo ser compatible con las condiciones químicas y mecánicas encontradas en servicio.
3.3 Receptores revestidos de PTFE
Los receptores recolectan material de una operación de proceso anterior antes de transferirlo, procesarlo o dirigirlo a otra parte del sistema de producción. Dependiendo del proceso, el material recibido puede ser un líquido, un condensado, una mezcla o una corriente cuya composición varía con el tiempo.
Un receptor puede parecer más simple que un reactor porque su propósito principal puede ser recolectar más que reaccionar. Sin embargo, todavía es necesario definir el deber de recepción. La corriente entrante, el volumen de acumulación esperado, la frecuencia de transferencia, la temperatura y las condiciones de presión influyen en la configuración requerida.
Las conexiones merecen especial atención porque a menudo se coloca un receptor entre equipos separados. La orientación incorrecta de la boquilla o el tamaño de la conexión pueden complicar la instalación y afectar el flujo del proceso previsto.
- Identifique la fuente ascendente y las características esperadas de la corriente entrante.
- Estimar la cantidad máxima que se puede acumular antes de la siguiente operación de transferencia.
- Defina la ruta de descarga y las conexiones de ventilación o monitoreo de nivel requeridas.
- Confirme la presión de operación y los posibles cambios de presión durante la transferencia o el apagado.
Estos detalles determinan si el receptor seleccionado puede realizar su tarea de recaudación dentro de la disposición más amplia del sistema.
3.4 Tanques de mezcla revestidos de PTFE
Los tanques de mezcla combinan materiales o mantienen una mezcla bajo condiciones de proceso específicas. Su diseño puede incluir un agitador, una disposición de transmisión, una entrada de eje, deflectores cuando corresponda y múltiples conexiones de materiales.
Los componentes en contacto con el medio deben considerarse como un conjunto completo. La compatibilidad del revestimiento del recipiente principal no establece automáticamente la idoneidad de cada componente que entra en contacto con el medio. Los componentes, sellos, juntas y otros accesorios relacionados con el eje necesitan sus propios controles de materiales y condiciones de funcionamiento.
La selección del agitador también influye en el diseño del equipo. El rendimiento de mezcla requerido, las propiedades del líquido, el contenido de sólidos esperado, la velocidad de operación y la geometría del recipiente pueden afectar la configuración. Las cargas mecánicas y la interfaz entre el conjunto del agitador y el recipiente revestido deben revisarse antes de finalizar los detalles de fabricación.
- Definir los materiales a mezclar y los cambios esperados durante la operación.
- Especifique si se necesita un agitador y proporcione los requisitos de mezcla pertinentes.
- Identifique las disposiciones de entrada del eje, sellos, instrumentación y otras interfaces de proceso.
- Revise el método de limpieza y la accesibilidad de las superficies internas mojadas.
Las aplicaciones de mezclado requieren ingeniería mecánica y química coordinada en lugar de una selección de recipientes basada únicamente en la capacidad.
| Tipo de equipo | Función primaria | Consideración clave del diseño | Entrada importante del proceso |
|---|---|---|---|
| Reactor | Acomoda una reacción o transformación química. | Condiciones cambiantes a lo largo del ciclo operativo. | Etapas de reacción y envolvente operativa. |
| Tanque de almacenamiento | Contiene materias primas, productos intermedios o líquidos de proceso. | Condiciones de contacto y almacenamiento a largo plazo. | Volumen de trabajo y medio almacenado. |
| Receptor | Recoge material de una etapa del proceso. | Arreglos de flujo entrante, acumulación y transferencia. | Condiciones de entrada y requisitos de descarga. |
| Tanque de mezcla | Combina materiales o mantiene una mezcla. | Agitación, interfaces de eje y accesorios húmedos. | Propiedades de los materiales y servicio de mezcla. |
La tabla presenta diferencias funcionales generales. Se deben establecer los detalles finales de construcción para las condiciones previstas del proceso.
4. Evaluación de la compatibilidad química
La compatibilidad química es un punto de partida para la selección de equipos, pero debe establecerse utilizando información real del proceso. Es posible que el nombre químico por sí solo no describa el entorno completo en el que funcionará el revestimiento.
Identificar la composición completa del medio.
La descripción del proceso debe identificar los principales productos químicos y cualquier impureza, aditivo, producto de reacción o componente secundario relevante. Una mezcla puede comportarse de manera diferente a una sustancia pura individual, por lo que las suposiciones basadas únicamente en el ingrediente principal pueden resultar insuficientes.
La concentración es particularmente importante. La composición de una corriente de proceso puede cambiar durante la reacción, evaporación, dilución, separación o transferencia de material. La especificación debe identificar los rangos de concentración que se espera que encuentren las superficies mojadas.
Incluye líquidos de limpieza y mantenimiento.
Los procedimientos de limpieza pueden exponer el revestimiento a sustancias que no existen durante la producción normal. Por lo tanto, los agentes de enjuague, soluciones de limpieza o fluidos introducidos durante el mantenimiento deben incluirse en la evaluación de compatibilidad siempre que entren en contacto con las superficies internas.
Los cambios de temperatura durante la limpieza también pueden afectar la idoneidad. No se debe suponer que un material que es compatible con un líquido particular a una temperatura sigue siendo adecuado en todas las condiciones de temperatura posibles.
Considere la duración de la exposición y las variaciones del proceso.
La duración del contacto y el ciclo operativo esperado contribuyen a la evaluación general. El almacenamiento continuo, la operación por lotes repetida, la limpieza intermitente y los períodos cortos de transferencia representan diferentes patrones de exposición.
También se deben considerar las desviaciones del proceso cuando sean razonablemente previsibles. Una mezcla no deseada, un cambio en la concentración o una retención prolongada pueden crear condiciones fuera del ámbito de producción de rutina.
Lista de verificación de revisión de compatibilidad:
- Identidades y concentraciones químicas.
- Mezclas, impurezas y subproductos de proceso relevantes.
- Temperaturas de contacto normales, mínimas y máximas.
- Líquidos de limpieza y exposición relacionada con el mantenimiento.
- Duración del contacto y variaciones esperadas del proceso.
El material del revestimiento, el método de construcción y la configuración del equipo deben revisarse en función de estas condiciones antes de aprobar el diseño. Si la química del proceso no está completamente definida, la información no resuelta debe registrarse en lugar de tratar la compatibilidad como confirmada.
5. Requisitos de temperatura, presión y vacío
La temperatura y la presión influyen tanto en el revestimiento de polímero como en el conjunto general del recipiente. Seleccionar un material en función de su resistencia química sin evaluar el entorno de funcionamiento mecánico puede dar como resultado una especificación incompleta.
Temperatura de funcionamiento
Registre la temperatura de funcionamiento normal, así como las temperaturas más altas y más bajas esperadas durante el inicio, la producción, la limpieza y el apagado. Cuando una reacción genera calor o un proceso utiliza ciclos de calentamiento y enfriamiento, se debe documentar todo el rango de temperatura.
La temperatura afecta el comportamiento del polímero y puede influir en la interacción química, la deformación, la permeación y la respuesta de la interfaz entre el revestimiento y el cuerpo de acero. Sus efectos dependen de la construcción específica del revestimiento y de las condiciones de servicio, por lo que una única cifra genérica de temperatura no debe reemplazar la verificación específica del diseño.
Los cambios rápidos de temperatura pueden crear consideraciones adicionales. El diseño del equipo debe tener en cuenta el ciclo térmico esperado y la compatibilidad de su construcción con ese ciclo.
Presión positiva
La especificación de presión debe distinguir la presión de funcionamiento normal de la presión de diseño y cualquier condición transitoria relevante. Pueden ocurrir cambios de presión durante la carga, descarga, reacción, generación de vapor o conexión a otros equipos de proceso.
El tamaño del recipiente, los materiales estructurales, los detalles de las boquillas, las disposiciones de sellado y el código de diseño aplicable pueden influir en el ámbito operativo permitido. Se debe evaluar el conjunto completo en lugar de confiar únicamente en la clasificación de un componente.
Condiciones de vacío y presión negativa.
Las condiciones de vacío requieren una consideración explícita. Pueden surgir durante el procesamiento al vacío, la condensación de vapor, el funcionamiento de la bomba u otras etapas del proceso. Un recipiente que opera habitualmente bajo presión positiva puede encontrar una condición de carga mecánica diferente cuando su presión interna cae por debajo de la presión externa.
Se debe revisar el soporte del revestimiento de PTFE y la construcción general del recipiente para el servicio de vacío especificado. La presión absoluta mínima esperada, la duración de la exposición, la temperatura de funcionamiento y la frecuencia de los ciclos de vacío deben incluirse en la revisión de ingeniería.
No es suficiente inferir la idoneidad del vacío a partir de la resistencia química o de una clasificación de presión positiva. El conjunto revestido propuesto debe confirmarse para las condiciones de vacío reales y la secuencia operativa.
Combine las condiciones de funcionamiento en una especificación
La presión y la temperatura deben evaluarse juntas. La temperatura máxima, la presión de diseño y el vacío más profundo no deben tratarse como valores no relacionados si pueden ocurrir durante la misma etapa operativa. La especificación debe identificar combinaciones que son posibles en la práctica e indicar qué etapas requieren una evaluación por separado.
| Condición | Información para proporcionar | Enfoque de revisión de diseño |
|---|---|---|
| Temperatura | Rango normal, máximo, mínimo y cambios de temperatura. | Idoneidad del revestimiento y comportamiento térmico del conjunto. |
| Presión positiva | Presión de operación, presión de diseño y condiciones transitorias. | Diseño estructural, uniones y clasificaciones de equipos aplicables. |
| Vacío | Presión absoluta mínima, duración y etapa de operación. | Soporte de revestimiento e idoneidad de recipiente completo al vacío. |
| Ciclo de procesos | Secuencias de arranque, apagado, limpieza y operación repetida. | Condiciones térmicas y mecánicas combinadas. |
6. Capacidad, dimensiones y disposición del equipo
La capacidad es un parámetro importante, pero no define completamente las dimensiones o la idoneidad de un recipiente de proceso. Dos recipientes con el mismo volumen nominal pueden tener diferentes alturas, diámetros, geometrías de cabeza, disposiciones de soporte y diseños de conexión.
Volumen de trabajo y capacidad nominal
El volumen nominal describe la capacidad declarada del buque, mientras que el volumen de trabajo es la cantidad que se pretende retener o procesar durante la operación normal. La distinción es particularmente importante para reactores y tanques de mezcla, donde puede requerirse espacio suficiente para agitación, generación de vapor, espuma, expansión u otro comportamiento del proceso.
El nivel de llenado operativo apropiado depende del proceso y del diseño del recipiente. El margen requerido debe evaluarse en lugar de suponerse que es idéntico en diferentes aplicaciones.
Dimensiones generales y espacio de instalación.
Confirme la altura, el diámetro y la envolvente total máximos permitidos. Considere la ruta de acceso disponible, las dimensiones de puertas y aberturas, los medios de elevación, los espacios libres estructurales, el espacio de mantenimiento y la posición de los equipos cercanos.
Las limitaciones de transporte e instalación también pueden influir en la configuración del barco. Una embarcación que se ajuste a su ubicación operativa aún puede requerir una revisión por separado de cómo se trasladará al edificio o se colocará sobre sus cimientos.
Soportes y equipos conectados
Las patas de soporte, los faldones, los soportes, los elementos de elevación y las interfaces de los cimientos deben alinearse con el diseño estructural y las condiciones del sitio. Las bombas, los motores del agitador, los instrumentos y las tuberías conectados pueden imponer cargas adicionales o requisitos de espacio.
El trazado deberá dejar acceso adecuado a los puntos de operación y áreas de inspección. Las necesidades de mantenimiento son más fáciles de abordar cuando se consideran antes de finalizar el acuerdo.
Cuando es necesario un plano acotado
Una descripción preliminar del proceso puede ser adecuada durante las discusiones iniciales, pero una disposición dimensionada se vuelve cada vez más importante a medida que avanza el diseño. El dibujo debe identificar las dimensiones principales, las posiciones de las boquillas, los puntos de apoyo, las aberturas de acceso y las interfaces relevantes con el equipo adyacente.
Cuando ya existan conexiones a la planta, se debe comparar el recipiente propuesto con el diseño de tuberías disponible. Cualquier desviación necesaria debe identificarse y resolverse antes de aprobar los planos de fabricación.
7. Boquillas, vías de acceso y conexiones de proceso
Las conexiones vinculan un recipiente con el resto del sistema de producción. Pueden ser necesarios para cargar, descargar, ventilar, tomar muestras, instrumentar, limpiar, monitorear la temperatura u otras funciones. Su ubicación y construcción influyen en la eficacia con la que se puede instalar, operar e inspeccionar la embarcación.
Ubicación y orientación de la boquilla.
Cada boquilla debe tener una función y posición claramente identificadas. La especificación o plano aprobado debe establecer su tamaño nominal, orientación, tipo de conexión y cualquier elevación o requisito angular relevante.
La ubicación de entrada y salida debe reflejar el flujo de proceso previsto. Los requisitos de drenaje, transferencia de material y acceso también pueden afectar la geometría del recipiente. Los cambios en las ubicaciones de las boquillas después de que hayan comenzado los trabajos de revestimiento o fabricación pueden crear complicaciones adicionales de ingeniería y fabricación.
Entradas y accesos de inspección
Los registros y las aberturas de acceso respaldan la inspección, la limpieza y el mantenimiento cuando el diseño del recipiente lo permite. Sus dimensiones y ubicaciones deben reflejar el método de inspección previsto, las necesidades de acceso seguro y la disposición de la planta circundante.
Los detalles de las aberturas también deben ser compatibles con el diseño del revestimiento. La transición entre una abertura y la superficie revestida adyacente requiere especial atención porque combina una interfaz de proceso con una característica estructural.
Agitadores, instrumentos y componentes auxiliares.
Dependiendo del proceso, un recipiente puede requerir un instrumento de nivel de líquido, un sensor de temperatura, una conexión de presión, una mirilla, un agitador o accesorios adicionales. No todos los buques necesitan todos los accesorios, y la disposición requerida debe basarse en las tareas del proceso en lugar de una lista genérica.
Cada accesorio mojado requiere una revisión de compatibilidad. Las juntas, sellos, interfaces de instrumentos y componentes conectados deben ser apropiados para el medio químico y las condiciones de presión y temperatura aplicables.
Organice la información de conexión claramente
Un calendario de boquillas es una forma útil de evitar ambigüedades. Puede identificar cada conexión por etiqueta, función, tamaño, cantidad, orientación y tipo de conexión, con referencias de dibujos cuando sea necesario.
Proporcionar esta información con anticipación ayuda a los equipos de ingeniería y fabricación a verificar los espacios libres, coordinar los accesorios y establecer un acuerdo consistente antes de que se publique el diseño.
8. Inspección del revestimiento y verificación de calidad.
La inspección debe planificarse como parte de las especificaciones del equipo en lugar de agregarse sólo después de que se complete la fabricación. Las actividades de inspección requeridas dependen del método de revestimiento, el diseño del recipiente, las normas aplicables, el riesgo del proceso y los criterios de aceptación contractual.
Definir el alcance de la inspección antes de la producción.
Identificar los registros y exámenes requeridos para las superficies revestidas, cuerpo estructural, conexiones y montaje terminado. La especificación debe indicar qué requisitos son obligatorios, qué estándares se aplican y quién es responsable de revisar los resultados.
Cuando un método particular de inspección de revestimiento sea apropiado, su procedimiento y límites de aceptación deben acordarse de antemano. Por ejemplo, las pruebas de vacaciones eléctricas pueden ser relevantes para ciertos revestimientos no conductores y configuraciones de equipos adecuadas, pero su uso y configuración de prueba deben establecerse para la construcción específica. No se debe suponer que se aplica de manera idéntica a cada proceso o espesor de revestimiento.
Inspeccionar áreas geométricas difíciles.
La planificación de la inspección debe tener en cuenta los lugares a los que es más difícil acceder o evaluar, incluidas las transiciones de las boquillas, las aberturas, las esquinas y otros cambios en la geometría. Estas áreas pueden requerir diferentes técnicas de inspección o controles de dibujo y fabricación más detallados.
El examen visual, las verificaciones dimensionales y otros métodos aplicables deben definirse de acuerdo con los requisitos de construcción. También se deben identificar todas las pruebas de presión o exámenes estructurales obligatorios cuando sean relevantes para el diseño del equipo.
Aclarar la documentación y los criterios de aceptación.
El proceso de aceptación debe especificar qué pruebas se requieren antes de que se pueda liberar el equipo. Dependiendo del proyecto, la documentación puede incluir dibujos aprobados, información de materiales, registros de inspección, resultados de pruebas y registros de desviaciones aceptadas.
Declaraciones como “inspeccionar el revestimiento cuidadosamente” son menos útiles que un plan de inspección definido que identifique el método, la ubicación aplicable, los criterios de aceptación y el registro requerido. Unos requisitos precisos ofrecen al fabricante y al cliente una base común para revisar el equipo completo.
Mantener la trazabilidad de los cambios aprobados.
Los cambios de diseño deben ser documentados, revisados y aprobados por las partes responsables. Una alteración de una conexión, accesorio o condición de funcionamiento puede afectar otras partes de las especificaciones del equipo. Registrar el motivo de un cambio y su aprobación técnica ayuda a preservar la coherencia entre los documentos de fabricación y el montaje final.
9. Preparación de una especificación del equipo
Una especificación clara brinda al equipo de ingeniería del equipo suficiente información para evaluar la aplicación e identificar los requisitos no resueltos. Debe describir no sólo el buque requerido sino también las condiciones bajo las cuales operará el buque.
La siguiente secuencia proporciona un método práctico para organizar la información de diseño.
-
Describir el deber del proceso.
Explique si el recipiente se utilizará para reacción, almacenamiento, recolección o mezcla. Identifique la etapa operativa, las interfaces ascendentes y descendentes y cualquier función especial del proceso.
-
Documentar el medio químico.
Enumere las sustancias, concentraciones, mezclas, contaminantes y líquidos de limpieza relevantes. Identifique cualquier etapa en la que la composición cambie significativamente.
-
Definir la envolvente operativa.
Proporcionar temperaturas normales y extremas, presión de operación y diseño, condiciones de vacío y transiciones previsibles entre estados operativos.
-
Establecer capacidad y dimensiones.
Especifique la capacidad nominal, el volumen de trabajo utilizable, las dimensiones principales, las restricciones de instalación y la disposición de soporte requerida.
-
Elaborar el cronograma de conexión.
Enumere las boquillas, aberturas, respiraderos, drenajes, instrumentos, disposiciones del agitador y accesorios necesarios. Proporcione un plano de diseño cuando esté disponible.
-
Identificar normas y requisitos de inspección.
Indique los requisitos de construcción aplicables, los procedimientos de inspección, las expectativas de prueba, los criterios de aceptación y la documentación necesaria.
-
Revisar las lagunas técnicas antes de la aprobación.
Registre datos químicos no resueltos, dimensiones conflictivas, condiciones de funcionamiento inciertas y cualquier accesorio cuya compatibilidad o diseño no esté confirmado.
Lista de verificación de especificaciones del equipo
| Categoría de especificación | Información requerida | Motivo de la revisión |
|---|---|---|
| Solicitud de proceso | Función del recipiente, etapas del proceso, transferencia de material y secuencia operativa. | Establece el tipo de equipo correcto. |
| Medio químico | Composición, concentración, impurezas y agentes de limpieza. | Admite evaluación de compatibilidad de revestimiento. |
| Condiciones de funcionamiento | Rango de temperatura, presión de diseño, servicio de vacío y condiciones transitorias. | Define la envolvente operativa requerida. |
| Capacidad y distribución | Volumen de trabajo, dimensiones totales, disposición de soporte y límites de instalación. | Comprueba el ajuste y la integración de procesos. |
| Conexiones | Tamaños, posiciones, aberturas, instrumentación y accesorios de boquillas. | Coordina las interfaces de tuberías y equipos. |
| Requisitos de calidad | Procedimientos de inspección, pruebas, criterios de aceptación y registros. | Define cómo se verificará la conformidad. |
Cuando algunos detalles no estén disponibles, identifíquelos como elementos técnicos abiertos. Este enfoque es más confiable que asumir dimensiones, condiciones operativas o requisitos de aceptación que no han sido establecidos por el equipo del proyecto.
10. Errores comunes de selección y diseño
Pueden surgir varios problemas cuando la selección de equipos se basa en una breve descripción del producto sin definir completamente el servicio previsto. La mayoría se puede reducir mediante una descripción más completa del proceso y una revisión temprana de las especificaciones técnicas.
Elegir solo por el nombre químico
Saber que un recipiente contendrá un ácido, álcali o solvente no es suficiente para completar una evaluación de compatibilidad. La concentración, las mezclas, la temperatura, la duración de la exposición, los métodos de limpieza y la construcción del revestimiento pueden ser importantes.
Mejor enfoque:Proporcione el medio de proceso completo y su rango operativo esperado, luego confirme la idoneidad para la aplicación real.
Proporcionar sólo el volumen nominal del recipiente.
Una cifra de capacidad no determina la geometría completa del recipiente, el volumen de trabajo permitido, la disposición del agitador ni el diseño de las conexiones. Una información dimensional insuficiente puede provocar que los equipos no se puedan integrar fácilmente en la planta existente.
Mejor enfoque:Especifique el volumen de trabajo, las dimensiones generales, las restricciones del sitio, los requisitos del proceso y las conexiones requeridas.
Asumir que la resistencia química establece la idoneidad para el vacío
La resistencia química y la resistencia a un diferencial de presión abordan diferentes cuestiones de ingeniería. El revestimiento y la estructura de soporte deben evaluarse para las condiciones de vacío previstas y la temperatura de funcionamiento relevante.
Mejor enfoque:Indique explícitamente la presión absoluta mínima, la duración de la exposición, la temperatura y el ciclo de vacío esperado.
Pasando por alto sellos y componentes auxiliares.
Un revestimiento principal compatible no puede establecer la idoneidad de cada sello, junta, componente del agitador, mirilla o conexión de instrumento. Cada componente húmedo relevante forma parte del sistema completo.
Mejor enfoque:Incluya los accesorios y materiales de conexión en la revisión técnica en lugar de tratar el recipiente principal como el único componente que requiere evaluación.
Finalizar las posiciones de las boquillas demasiado tarde
Los cambios tardíos en las ubicaciones de las conexiones pueden afectar la geometría interna, la alineación de las tuberías, el acceso y la configuración del revestimiento terminado. También pueden crear conflictos con equipos cercanos o autorizaciones de instalación.
Mejor enfoque:Revise la disposición dimensional y el programa de boquillas antes de aprobar los planos de fabricación.
Dejar los requisitos de inspección sin definir
Una solicitud general para un recipiente resistente a la corrosión no explica cómo se inspeccionará el revestimiento terminado ni qué criterios determinan la aceptación. Los detalles faltantes pueden generar desacuerdos durante la revisión final.
Mejor enfoque:Acuerde los estándares aplicables, los procedimientos de inspección, los criterios de aceptación y los registros requeridos antes de que comience la producción.
Regla de selección:Una especificación completa del equipo conecta el servicio del proceso, el medio químico, las condiciones operativas, la configuración del recipiente y los requisitos de inspección. Cada uno debe admitir la misma aplicación definida.
11. Instalación, operación y mantenimiento
La idoneidad del equipo depende no sólo de su diseño inicial sino también de cómo se maneja, instala, opera y mantiene la embarcación. Los procedimientos apropiados ayudan a preservar la integridad del revestimiento e identificar problemas antes de que se conviertan en problemas más graves del equipo.
Manejo e instalación
Los procedimientos de transporte y elevación deben seguir la documentación del equipo y los medios de elevación designados. Un impacto incontrolado, puntos de elevación inadecuados o una manipulación descuidada pueden dañar el revestimiento u otras partes del conjunto, incluso cuando el recipiente externo no parece afectado.
La instalación también debe preservar las condiciones de soporte previstas y la alineación de la conexión. La alineación forzada de las tuberías o las cargas no deseadas en las boquillas pueden introducir tensiones mecánicas que no se incluyeron en los supuestos de diseño.
Antes de la puesta en servicio, verifique la posición de instalación, la disposición del soporte, las tuberías conectadas, los instrumentos y los accesorios necesarios. Confirme que la configuración final coincida con los dibujos aprobados y que se hayan completado las verificaciones previas a la operación requeridas.
Arranque y apagado controlados
Los procedimientos operativos deben definir cómo se llena el recipiente, se lleva a la temperatura de funcionamiento, se presuriza cuando corresponda y se devuelve a una condición segura. Si es posible el vacío o cambios rápidos de temperatura, estas condiciones deben abordarse explícitamente.
Los procedimientos también deben establecer cómo se manejan las desviaciones del proceso. Los cambios inesperados de presión, temperatura o composición química pueden mover el recipiente fuera de su envolvente operativa aprobada y requerir una respuesta controlada.
Prácticas de limpieza
Los métodos de limpieza deben ser compatibles con el revestimiento, los sellos, los componentes conectados y las limitaciones operativas del recipiente. El medio de limpieza seleccionado, la temperatura, la duración y cualquier acción de limpieza mecánica deben revisarse para la construcción específica.
Los procedimientos de limpieza deben identificar cómo se eliminan los residuos, cómo se enjuaga el recipiente cuando sea necesario y cómo se mantiene el acceso de inspección. No se deben introducir productos químicos no aprobados ni métodos mecánicos agresivos simplemente porque el revestimiento principal está diseñado para servicio corrosivo.
Inspección y mantenimiento de rutina.
La frecuencia y el método de inspección deben reflejar el riesgo del proceso, las condiciones de servicio, el diseño del equipo y los requisitos de mantenimiento aplicables. Los operadores deben seguir los procedimientos aprobados para reconocer signos de daños, fugas, comportamiento operativo inusual o deterioro de los componentes asociados.
Cuando se detecta un problema, la evaluación debe considerar el revestimiento, las conexiones relevantes, los sellos y la estructura de soporte del recipiente. La causa debe establecerse antes de seleccionar reparaciones o modificaciones. Cualquier reparación debe ser adecuada a la construcción original y a las condiciones de servicio aprobadas.
Mantener registros operativos
Los registros de las condiciones operativas, las inspecciones, las actividades de limpieza, los trabajos de mantenimiento y las modificaciones aprobadas pueden ayudar a identificar problemas recurrentes. También facilitan la comparación de las condiciones operativas reales con las suposiciones utilizadas durante la revisión del diseño original.
Cuando las condiciones del proceso cambian significativamente, el buque debe ser reevaluado antes de que se introduzca el derecho modificado. Una configuración aprobada para una concentración química, rango de temperatura o condición de presión no debe asumirse automáticamente como adecuada para un servicio diferente.
12. Planificación de una configuración de equipo personalizada
Los buques industriales a menudo necesitan adaptarse a un diseño de proceso, un requisito de capacidad y un conjunto de condiciones operativas particulares. Una configuración personalizada puede abordar estos requisitos, siempre que los detalles se definan y evalúen sistemáticamente.
ZhuoyanProporciona servicios de diseño y fabricación de equipos químicos y revestimientos anticorrosión industriales. La configuración apropiada para un recipiente revestido se puede discutir en relación con su función de proceso prevista, capacidad requerida, envolvente operativa, posiciones de conexión y accesorios de proceso.
Haga coincidir la configuración con el proceso
La personalización debe comenzar con los requisitos del proceso en lugar de con una disposición predeterminada del recipiente. Un tanque de almacenamiento con una función de transferencia simple puede requerir un conjunto de conexiones diferente al de un reactor con un agitador e instrumentación de proceso adicional.
Definir las funciones necesarias ayuda a distinguir las características esenciales de los accesorios opcionales. También brinda al equipo de ingeniería una base más clara para evaluar la geometría del recipiente y el diseño de las conexiones.
Establezca los detalles técnicos con antelación
Se deben revisar juntos la capacidad, las dimensiones, el medio químico, la temperatura, la presión, los requisitos de vacío y las posiciones de las boquillas. Si la embarcación debe conectarse a un sistema existente, los dibujos relevantes y las dimensiones de la interfaz deben estar disponibles durante la discusión técnica inicial.
Cualquier condición desconocida debe permanecer visible durante la revisión del diseño. En particular, se deben abordar las compatibilidades químicas no resueltas, las condiciones de vacío poco claras o los planos de conexión incompletos antes de considerar completa la especificación del equipo.
Revisar el diseño antes de fabricar.
La construcción propuesta debe revisarse según la función prevista, incluida la disposición del revestimiento, el diseño estructural, las conexiones y el plan de inspección. Los planos y documentos técnicos deben identificar la configuración acordada para que ambas partes puedan evaluar el mismo diseño.
Los cambios realizados durante esta etapa deben evaluarse por su impacto en el conjunto general. Una posición revisada de la boquilla, un nuevo accesorio o un requisito de presión alterado pueden afectar otras decisiones de diseño y no deben manejarse como un cambio aislado.
Información para prepararse para una discusión técnica
- Tipo de equipo y función de proceso prevista.
- Composición química, concentración y medios de limpieza relevantes.
- Temperaturas de funcionamiento normales y extremas.
- Requisitos de presión de operación, presión de diseño y vacío cuando corresponda.
- Capacidad nominal requerida, volumen de trabajo y dimensiones generales.
- Calendario de boquillas, posiciones de conexión, instrumentos y accesorios de proceso.
- Normas de construcción aplicables y requisitos de inspección de revestimientos.
- Planos de instalación y cualquier restricción de interfaz de equipo existente.
Estos aportes proporcionan un punto de partida práctico para la revisión técnica y la cotización. La especificación final del equipo debe confirmarse sólo después de que se hayan evaluado los requisitos químicos, mecánicos, dimensionales y de inspección pertinentes.
13. Preguntas frecuentes
Las siguientes preguntas abordan consideraciones técnicas comunes al especificar recipientes de procesos químicos revestidos de fluoropolímero.
¿Para qué se utilizan principalmente los recipientes revestidos de PTFE?
Se utilizan en aplicaciones de procesamiento químico donde las superficies de contacto internas requieren protección contra la corrosión. Los tipos de recipientes comunes incluyen reactores, tanques de almacenamiento, receptores y tanques de mezcla. El tipo apropiado depende del servicio del proceso, el medio químico, las condiciones de operación y la configuración requerida.
¿El revestimiento de PTFE proporciona protección contra todos los productos químicos?
Ningún material debe considerarse universalmente apto en todas las condiciones. El PTFE tiene una amplia resistencia química, pero la aplicación real aún requiere una evaluación de la identidad química, la concentración, la temperatura, la duración de la exposición y la construcción del revestimiento. Se deben revisar las limitaciones de compatibilidad específicas y las condiciones operativas especiales antes de aprobar el buque.
¿Por qué un recipiente revestido de PTFE también requiere una estructura de acero?
El revestimiento proporciona la superficie interna resistente a la corrosión prevista, mientras que el cuerpo exterior de acero proporciona soporte estructural. Los dos componentes cumplen funciones diferentes y deben diseñarse juntos. Las dimensiones del recipiente, las condiciones de presión, los soportes, las conexiones y la relación entre el revestimiento y el cuerpo de acero influyen en el diseño final.
¿Qué información se necesita para seleccionar el tipo de embarcación correcto?
Comience con la función del proceso prevista, el medio químico, la temperatura de funcionamiento, los requisitos de presión o vacío, la capacidad y las condiciones de instalación. Luego identifique las boquillas, aberturas de acceso, instrumentos y accesorios necesarios. Estos detalles ayudan a distinguir un reactor de un tanque de almacenamiento, receptor o tanque de mezcla y a establecer la configuración requerida.
¿Se puede utilizar un recipiente revestido en condiciones de vacío?
El servicio de vacío puede ser posible con un conjunto diseñado apropiadamente, pero debe confirmarse para el equipo específico. La revisión debe incluir la presión absoluta mínima, la temperatura de funcionamiento, la duración del vacío, la frecuencia del ciclo y el soporte del revestimiento. La compatibilidad química o una clasificación de presión positiva por sí sola no establece la idoneidad para el vacío.
¿Qué se debe comprobar al especificar un tanque de mezcla revestido?
Además de la compatibilidad química, la capacidad, la temperatura y la presión, especifique la función de mezcla requerida y la disposición del agitador. Verifique la idoneidad de los componentes relacionados con el eje, sellos, juntas y otros accesorios húmedos. También se deben revisar las posiciones de las boquillas, el acceso a la limpieza, los requisitos de mantenimiento y la disposición de la instalación.
¿Qué requisitos de inspección deben confirmarse antes de la fabricación?
Identifique los estándares de construcción aplicables, el método de inspección del revestimiento, los criterios de aceptación, los exámenes estructurales, las pruebas y la documentación requerida. Métodos como el examen visual, comprobaciones dimensionales o pruebas de vacaciones eléctricas pueden ser apropiados según la construcción. El plan de inspección debería acordarse para el equipo específico en lugar de asumir que es idéntico para cada buque.
¿Qué se debe incluir en una solicitud de cotización de embarcación personalizada?
Proporcione la función prevista del recipiente, la composición y concentración química, la temperatura de funcionamiento, las condiciones de presión o vacío, la capacidad requerida, las dimensiones generales, el diseño de las conexiones, los accesorios y los requisitos de inspección aplicables. Los planos de planta existentes y las restricciones de instalación son útiles cuando el recipiente debe integrarse con un sistema de producción establecido. Cualquier condición técnica no resuelta debe identificarse para su revisión.
14. Consideraciones de selección final
Seleccionando adecuadoEquipos revestidos de PTFErequiere una evaluación coordinada del medio químico, la construcción del revestimiento, la estructura del recipiente, las condiciones operativas y las interfaces del proceso. Los reactores, tanques de almacenamiento, receptores y tanques de mezcla cumplen funciones diferentes, por lo que sus configuraciones deben desarrollarse en torno a las funciones previstas en lugar de tratarse como contenedores intercambiables.
Una especificación técnica completa debe definir la composición y concentración química, la temperatura, la presión positiva o vacío, la capacidad, las dimensiones, las posiciones de conexión, los accesorios y los criterios de inspección. Durante la revisión del diseño también se deben considerar la instalación, la limpieza, el mantenimiento y las variaciones previsibles del proceso.
Proporcionar estos detalles con antelación ayuda a establecer una base clara para evaluar el equipo propuesto. También facilita identificar la información faltante, coordinar las conexiones del proceso y confirmar los requisitos de diseño antes de que comience la fabricación.
Analice los requisitos de su equipo químico
Comparta el medio de su proceso, la concentración, la temperatura de funcionamiento, las condiciones de presión o vacío, la capacidad requerida del recipiente y el diseño de la conexión para iniciar una discusión técnica sobre la configuración adecuada.
Envíe los requisitos de su equipo
