Los medios de proceso corrosivos, las condiciones operativas exigentes y los requisitos estrictos de limpieza de superficies pueden hacer que la selección del material del equipo sea una tarea de ingeniería compleja. El recubrimiento de perfluoroalcoxi alcano (PFA) proporciona una barrera de fluoropolímero sobre un sustrato metálico, lo que ayuda a proteger la superficie subyacente de medios químicos compatibles. La idoneidad de un recipiente recubierto depende de algo más que la resistencia química: la integridad del recubrimiento, la temperatura, la presión, la geometría del equipo y el proceso previsto deben evaluarse en conjunto.
Esta guía explica cómo se utilizan los recipientes recubiertos de PFA en operaciones de almacenamiento, recolección de materiales, mezcla y separación. Examina las características del recubrimiento, las configuraciones de los equipos, la compatibilidad química, los métodos de inspección, los límites operativos, las prácticas de limpieza y los requisitos de especificaciones técnicas. El objetivo es ayudar a los ingenieros de procesos a definir la información necesaria para evaluar una configuración adecuada antes de finalizar el diseño y la fabricación del equipo.
Tabla de contenido
Elija una de las siguientes secciones para explorar la selección de materiales, el diseño del recipiente, la inspección y las consideraciones específicas de la aplicación.
- Comprender la tecnología de recubrimiento de PFA
- Características importantes del revestimiento
- Cuatro configuraciones de equipos principales
- Compatibilidad química y medios de proceso
- Condiciones de temperatura, presión y vacío
- Geometría compleja y cobertura de recubrimiento
- Inspección y Verificación de Calidad
- Aplicaciones industriales
- Prácticas de limpieza, mantenimiento y operación
- Equipos recubiertos y equipos revestidos con láminas
- Preparar una especificación técnica
- Errores de selección comunes
- Revisión de diseño y configuración personalizada
- Preguntas frecuentes
- Consideraciones finales de ingeniería

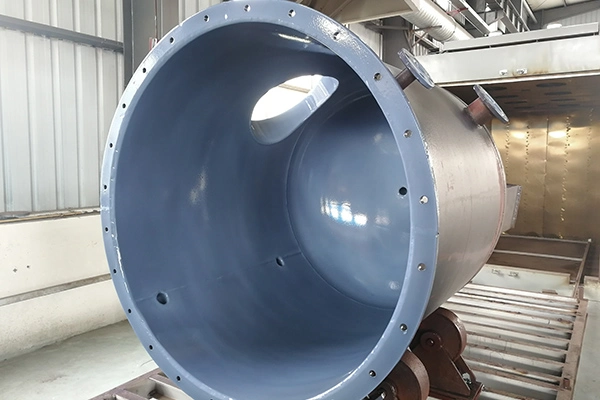

1. Comprensión de la tecnología de recubrimiento de PFA
Los equipos de procesamiento químico a menudo manejan ácidos, álcalis, solventes, intermedios y mezclas que pueden atacar las superficies metálicas expuestas. Por lo tanto, seleccionar un material apropiado es esencial cuando el proceso requiere una contención confiable, un contacto controlado con el material y un rendimiento constante del equipo. En muchas aplicaciones, el material utilizado para la estructura del recipiente y el material expuesto al proceso sirven para diferentes propósitos de ingeniería.
Equipos recubiertos de PFAutilice un recubrimiento de PFA aplicado a la superficie metálica interna para proporcionar una barrera resistente a la corrosión para medios de proceso compatibles. El sustrato metálico proporciona soporte estructural, mientras que el revestimiento de polímero crea la superficie de contacto deseada. Esta disposición se puede considerar para recipientes de proceso y estructuras internas donde se requiere una superficie protectora de fluoropolímero.
PFA significa perfluoroalcoxi alcano, un fluoropolímero conocido por su amplia resistencia química y rendimiento térmico. Sus propiedades lo hacen útil en entornos de procesamiento químico seleccionados, incluidas aplicaciones donde la limpieza de la superficie y el contacto directo reducido entre el medio del proceso y el sustrato son importantes.
Cómo funciona la barrera protectora
El recubrimiento separa el medio del proceso del metal subyacente cuando el recubrimiento es continuo, se aplica correctamente y es adecuado para el servicio especificado. La resistencia química es sólo una parte de esta función. La integridad del recubrimiento también es importante porque los defectos locales, los daños o las condiciones operativas inadecuadas pueden socavar la barrera prevista.
A diferencia del revestimiento de láminas separadas, que utiliza una capa de polímero prefabricada instalada dentro de un recipiente, se aplica un revestimiento al sustrato. Dependiendo de la aplicación y el proceso, se puede considerar un método de recubrimiento para superficies internas con formas complicadas, múltiples transiciones o detalles que requieren una cobertura cuidadosa.
La idoneidad de una aplicación particular depende de la preparación del sustrato, el método de aplicación, el espesor del recubrimiento, la geometría de la superficie, los requisitos de curado o procesamiento y el plan de inspección. Estos elementos deben evaluarse como parte del diseño del equipo en lugar de tratarse como ideas posteriores separadas.
Por qué el sustrato metálico sigue siendo importante
El recubrimiento no reemplaza la necesidad de una embarcación diseñada adecuadamente. El cuerpo metálico debe diseñarse para las cargas estructurales, dimensiones, conexiones, disposición de soporte y presión o vacío aplicable del equipo. Una superficie resistente a la corrosión no puede compensar el cuerpo de un recipiente que no es adecuado para su servicio mecánico.
De manera similar, la geometría del sustrato influye en el sistema de recubrimiento. Las esquinas, transiciones internas, aberturas de conexión y otras características complejas pueden requerir especial atención durante la preparación, aplicación e inspección de la superficie. La construcción propuesta debe proporcionar acceso para aplicar y verificar el recubrimiento donde el proceso requiera protección.
Principio de ingeniería:Evalúe el revestimiento y su estructura subyacente como un sistema de equipo. La compatibilidad química, la integridad de la barrera, el diseño estructural y las condiciones del proceso deben respaldar la aplicación prevista.
Comience con el deber del proceso
Antes de seleccionar una embarcación, identifique el papel que debe desempeñar. Un recipiente de almacenamiento contiene un material durante un período definido. Un receptor recoge material de otra operación. Un tanque de mezcla admite la mezcla o agitación, mientras que una columna proporciona un entorno para un proceso de separación. Cada tarea crea diferentes requisitos de geometría, conexiones, accesorios y condiciones de operación.
La definición temprana de esta función proporciona una base práctica para evaluar el sistema de recubrimiento y la configuración del equipo. También ayuda a evitar que una especificación genérica pase por alto una característica del proceso que afecte el diseño final.
2. Características importantes del revestimiento
El recubrimiento de PFA se selecciona por una combinación de propiedades del material y de la superficie. La importancia de cada propiedad depende del medio químico, el grado requerido de protección de la superficie, el diseño del equipo y cómo se operará y limpiará el recipiente.
Resistencia a la corrosión
El PFA resiste una variedad de productos químicos corrosivos, lo que lo convierte en un candidato para aplicaciones en las que una superficie metálica expuesta puede no proporcionar la vida útil requerida o la compatibilidad del material. Sin embargo, ninguna selección debe basarse únicamente en la descripción general de una sustancia química como ácido, álcali, disolvente o agente oxidante.
La composición química exacta, la concentración, la temperatura, la duración del contacto y la secuencia del proceso contribuyen a la evaluación de la compatibilidad. Las mezclas y las composiciones cambiantes de los procesos requieren especial atención porque su comportamiento puede diferir del de una sustancia química aislada.
Suavidad de la superficie y facilidad de limpieza.
Una superficie lisa de polímero puede ayudar a reducir la retención de residuos del proceso y puede facilitar la limpieza en configuraciones de equipos adecuadas. Esta característica puede ser relevante para procesos químicos y farmacéuticos finos donde la eliminación de materiales residuales es un requisito operativo importante.
Sin embargo, la suavidad de la superficie por sí sola no garantiza la facilidad de limpieza. La geometría del equipo, las zonas muertas, la capacidad de drenaje, el tipo de residuo, la compatibilidad de los agentes de limpieza y el procedimiento de limpieza influyen en la eficacia con la que se puede limpiar un recipiente. Al evaluar el diseño general se deben considerar las boquillas internas, las esquinas, las interfaces del agitador y otras transiciones.
Control de superficie de contacto
Un recubrimiento continuo y adecuado puede reducir el contacto directo entre el medio del proceso y el sustrato metálico. Esto puede ser relevante cuando el control del contacto con el metal o la posible contaminación es importante. El resultado real depende de la integridad del recubrimiento, el proceso químico y los requisitos de control de contaminación establecidos para la aplicación.
En servicios de alta pureza, se debe evaluar el sistema completo en lugar de asumir que un recubrimiento de fluoropolímero satisface automáticamente todos los requisitos de pureza. El estado del revestimiento, la limpieza del equipo, los componentes conectados, los procedimientos de limpieza y la posibilidad de retención de material contribuyen a la evaluación.
Rendimiento térmico
El PFA se puede utilizar en aplicaciones seleccionadas que implican temperaturas elevadas o reducidas. La información de producto para esta gama de equipos indica un rango de temperatura de -20 °C a 260 °C. Esto debe tratarse como un rango establecido para evaluación técnica, no como un límite operativo universal para cada recipiente, sistema de recubrimiento, producto químico o condición de presión.
Se debe confirmar el límite operativo apropiado para el equipo específico y el ciclo de trabajo completo. La temperatura puede influir en el comportamiento del polímero, la compatibilidad química y la interacción entre el recubrimiento y el sustrato metálico. Por lo tanto, durante el diseño se deben identificar el calentamiento, el enfriamiento, los ciclos térmicos repetidos y los cambios repentinos de temperatura.
Cobertura e integridad del recubrimiento.
La función de un recubrimiento depende de su condición en la superficie interna requerida. Es importante una cobertura constante y un espesor adecuado, mientras que los agujeros o los daños pueden comprometer la protección local. En consecuencia, la preparación de la superficie y el control de la aplicación son consideraciones importantes durante la fabricación.
El método de inspección y los criterios de aceptación deben ser adecuados para el sistema de recubrimiento y el diseño del recipiente. Un requisito de recubrimiento debe identificar las áreas a proteger, los requisitos de espesor aplicables y la evidencia de inspección requerida antes de aceptar el equipo.
- Evalúe la resistencia química frente al medio real y las condiciones de funcionamiento.
- Considere la influencia del acabado de la superficie y la geometría del recipiente en la limpieza.
- Definir los requisitos de control de la contaminación y de la superficie de contacto cuando corresponda.
- Confirme los límites de temperatura y presión para el conjunto completo del equipo.
- Especificar los métodos de inspección del recubrimiento y los criterios de aceptación antes de la producción.
3. Cuatro configuraciones de equipos principales
Los recipientes recubiertos cumplen diferentes funciones en una planta de proceso. Es posible que los tanques de almacenamiento, receptores, tanques de mezcla y columnas requieran protección contra la corrosión, pero sus formas, conexiones, componentes internos y secuencias operativas no son intercambiables.

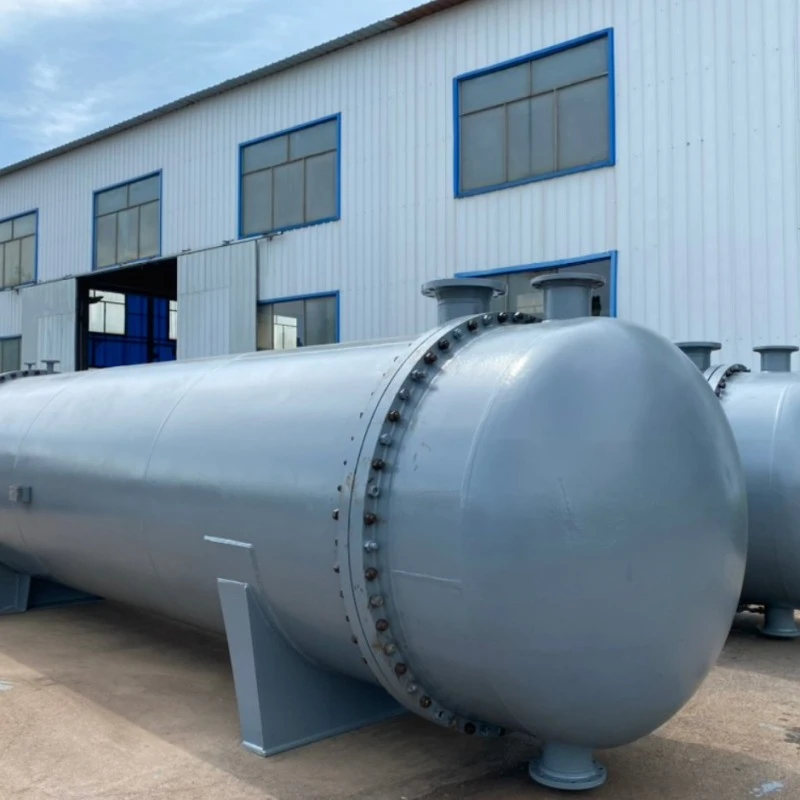

3.1 Tanques de almacenamiento recubiertos de PFA
Los tanques de almacenamiento contienen materiales químicos, materias primas, productos intermedios o líquidos de proceso compatibles hasta que se utilizan o se transfieren a otra operación. En estas aplicaciones, el recubrimiento puede permanecer en contacto con el medio almacenado durante un período prolongado.
El proceso de selección debe tener en cuenta la composición y concentración del medio almacenado, la duración prevista del almacenamiento, las temperaturas mínima y máxima y los procedimientos de llenado y vaciado. La descripción del proceso también debe cubrir cualquier agente de limpieza que entre en contacto con la superficie interna.
La capacidad debe definirse tanto en términos del volumen de trabajo requerido como del volumen nominal del buque. La geometría final debe tener en cuenta el nivel de líquido previsto, la disposición de instalación, las conexiones y cualquier requisito de proceso adicional.
- Confirmar la sustancia o mezcla a almacenar y sus condiciones de operación.
- Especifique el volumen nominal, el volumen de trabajo utilizable y las dimensiones principales.
- Identifique los requisitos de entrada, salida, drenaje, ventilación e instrumentación cuando corresponda.
- Acceso de revisión para inspección, limpieza y mantenimiento de rutina.
Unas especificaciones de almacenamiento bien definidas conectan la compatibilidad del material con los requisitos prácticos de la instalación. El recipiente debe evaluarse tanto por su función de contención como por sus interfaces con el sistema circundante.
3.2 Receptores recubiertos de PFA
Los receptores recolectan materiales de una etapa anterior antes de que el contenido se transfiera, procese o dirija a otra parte de la planta. Dependiendo del proceso, el material entrante puede ser un líquido, condensado, intermedio o corriente cuya composición cambia durante la operación.
El servicio de recepción determina el volumen requerido y la disposición de conexión. Los diseñadores deben comprender el flujo entrante, cuánto material se puede acumular antes de la siguiente transferencia y si la presión o la temperatura pueden cambiar durante la recolección y descarga.
Un receptor puede tener varias conexiones para entrada de material, descarga, ventilación, monitoreo de nivel u otras funciones. Sus posiciones deben coordinarse con el diseño del proceso, las necesidades de drenaje y los requisitos de acceso. El revestimiento interno deberá ser adecuado al material que ingresa al recipiente, incluyendo cambios relevantes en su composición.
- Identificar los equipos aguas arriba y las propiedades de la corriente entrante.
- Definir el volumen de acumulación esperado y la frecuencia de transferencia.
- Especifique las conexiones de entrada, descarga, ventilación y monitoreo.
- Considere los cambios de presión, la condensación y las variaciones de temperatura cuando sea relevante.
Definir estos detalles operativos ayuda a establecer el propósito del receptor dentro del sistema de proceso más amplio y proporciona una base clara para finalizar su configuración.
3.3 Tanques de mezcla recubiertos de PFA
Los tanques de mezcla combinan dos o más materiales o mantienen una mezcla en condiciones operativas controladas. Dependiendo de la tarea, el equipo puede incluir un agitador, una entrada de eje, un conjunto de transmisión, sellos, instrumentación y conexiones de materiales adicionales.
El revestimiento del tanque es sólo un componente del sistema completo de contacto con el material. Cualquier otra pieza húmeda, incluidos sellos y juntas, se debe considerar por separado para determinar su compatibilidad con el medio del proceso. Sus límites de temperatura y presión también deben ser consistentes con el trabajo del equipo.
Mechanical requirements influence the configuration as well. Las propiedades esperadas del líquido, el objetivo de mezcla, la velocidad de operación requerida y el comportamiento del proceso deben establecerse antes de finalizar la disposición del agitador. Se debe revisar la interfaz entre el conjunto de mezcla y el recipiente recubierto para que se aborden los requisitos de acceso y carga mecánica.
- Describa los materiales que se mezclan y los cambios relevantes durante la operación.
- Especifique el objetivo de mezcla y la disposición del agitador requerida.
- Identifique entradas de eje, sellos, juntas, instrumentos y otros accesorios.
- Revisar los accesos de limpieza y eliminación de residuos de elementos internos.
La disposición final debe cumplir con los requisitos del proceso sin asumir que el mismo diseño de agitador o conexión sea apropiado para cada aplicación de mezcla.
3.4 Columnas recubiertas de PFA
Las columnas revestidas se pueden utilizar en operaciones de separación como destilación y rectificación cuando el proceso requiere una superficie interna resistente a la corrosión. Su configuración depende de la tarea de separación, las condiciones operativas, los materiales del proceso y la construcción de los componentes internos.
A diferencia de un simple recipiente de almacenamiento, una columna puede contener múltiples características internas que influyen en el contacto entre las fases del proceso. Dependiendo del diseño, la disposición puede incluir estructuras internas y conexiones que deben coordinarse con el proceso de recubrimiento y los requisitos de inspección.
Los ingenieros de procesos deben definir la tarea de separación prevista, la temperatura y presión de funcionamiento, la composición del material y los requisitos del equipo asociado. El método de recubrimiento propuesto debe ser adecuado a la geometría de la columna y a las superficies internas que requieren protección.
- Describa el proceso de separación previsto y las etapas operativas relevantes.
- Identificar los medios del proceso y los cambios esperados en su composición.
- Proporcione dimensiones de columna, posiciones de conexión y detalles de configuración interna.
- Establecer cómo se evaluará la cobertura y la integridad del recubrimiento en superficies relevantes.
La especificación del equipo debe reflejar el proceso de separación real en lugar de tratar una columna como un recipiente de almacenamiento con una forma diferente.
| Tipo de equipo | Función primaria | Enfoque principal del diseño | Información clave |
|---|---|---|---|
| Tanque de almacenamiento | Retiene materiales químicos durante un período específico. | Contención, condiciones de almacenamiento y acceso a transferencias. | Medio almacenado y volumen de trabajo. |
| Receptor | Recoge material de un proceso ascendente. | Flujo entrante, acumulación y descarga. | Secuencia de transferencia y diseño de conexión. |
| Tanque de mezcla | Combina materiales o mantiene una mezcla. | Agitación, interfaces de eje y accesorios húmedos. | Servicio de mezcla y propiedades del material. |
| Columna | Apoya un proceso de separación. | Configuración interna y condiciones del proceso. | Deber de separación y arreglo interno. |
Éstas son distinciones funcionales generales. Se deben establecer las dimensiones reales, los métodos de recubrimiento y los límites operativos para el equipo y proceso especificados.
4. Compatibilidad química y medios de proceso
La compatibilidad química debe verificarse utilizando la información del proceso real en lugar de una categoría amplia de materiales. Aunque el PFA tiene resistencia a una variedad de químicos corrosivos, la idoneidad de un recubrimiento específico depende de la composición, concentración, temperatura y duración de la exposición.
Identificar la composición química completa.
Comience enumerando las sustancias que entrarán en contacto con la superficie recubierta. Incluya los ingredientes principales, impurezas relevantes, aditivos, intermedios y productos de reacción. Cuando el proceso implique una mezcla, la composición completa debe describirse con la mayor precisión que permitan los datos del proceso disponibles.
Es posible que un nombre químico por sí solo no capte el comportamiento de una solución concentrada o una mezcla de múltiples componentes. De manera similar, la composición que ingresa a un recipiente puede diferir de la composición presente más adelante en un lote o después de una etapa de separación.
Para procesos que involucran condiciones químicas cambiantes, identifique las etapas importantes por separado. Esto permite evaluar el revestimiento frente a los materiales que puede encontrar a lo largo del ciclo de funcionamiento.
Tener en cuenta la concentración y la temperatura.
La concentración puede afectar la evaluación de la compatibilidad, especialmente cuando un proceso incluye dilución, evaporación, concentración o reacción. La especificación debe distinguir los valores típicos de las condiciones mínimas y máximas que puede experimentar el equipo.
La temperatura debe evaluarse junto con la composición. Un recubrimiento puede enfrentar diferentes condiciones durante el funcionamiento normal, calentamiento, enfriamiento, limpieza o apagado. Se debe confirmar su idoneidad para las combinaciones de composición química y temperatura relevantes para la aplicación.
Incluye agentes de limpieza y medios auxiliares.
La limpieza puede exponer la superficie interna a sustancias que no forman parte de la producción normal. Por lo tanto, las soluciones de limpieza, los líquidos de enjuague y los productos químicos relacionados con el mantenimiento deben incluirse en la revisión de compatibilidad dondequiera que entren en contacto con el revestimiento.
El procedimiento de limpieza completo también es importante. Su temperatura, tiempo de exposición y acciones mecánicas pueden afectar el equipo incluso si el químico de limpieza en sí es compatible con el polímero. También se debe confirmar la compatibilidad de sellos, juntas y otros componentes húmedos.
Considere la duración del contacto y las variaciones operativas.
Un recipiente de almacenamiento puede exponer su recubrimiento a un medio durante un período prolongado, mientras que un receptor puede experimentar un contacto más breve pero repetido. Un recipiente de mezcla puede experimentar condiciones locales más variadas a medida que se combinan los materiales. Estas diferentes tareas deben describirse al evaluar la idoneidad del recubrimiento.
También se deben tener en cuenta las desviaciones del proceso razonablemente previsibles. Los cambios inesperados de concentración, los períodos de retención prolongados o una combinación no deseada de materiales pueden alejar el proceso de sus condiciones operativas normales. La especificación del equipo debe identificar los escenarios en los que podrían afectar el revestimiento o la integridad del recipiente.
Lista de verificación de compatibilidad:
- Identidades químicas, concentraciones y mezclas relevantes.
- Etapas del proceso en las que cambia la composición química.
- Temperaturas de contacto mínima, normal y máxima.
- Líquidos de limpieza y otros medios auxiliares que entren en contacto con el revestimiento.
- Duración prevista del contacto y desviaciones relevantes del proceso.
Si no se encuentran disponibles datos químicos importantes, registre la incertidumbre para su revisión técnica. La compatibilidad no debe considerarse confirmada simplemente porque una descripción general del material sugiera resistencia al producto químico principal.
5. Condiciones de temperatura, presión y vacío
Las condiciones de funcionamiento afectan al revestimiento y al recipiente metálico juntos. La temperatura influye en el comportamiento del polímero y la compatibilidad química, mientras que las condiciones de presión y vacío afectan las demandas mecánicas impuestas al conjunto completo. Estos parámetros deben evaluarse antes de aprobar la configuración.
Límites de temperatura y ciclos térmicos.
La información del producto suministrada indica un rango de temperatura de funcionamiento de -20 °C a 260 °C para el rango del equipo. Este rango debe confirmarse con respecto al sistema de recubrimiento individual, la construcción del recipiente, el medio químico y las condiciones de operación. No debe interpretarse como garantía de que cada configuración sea adecuada en toda la gama.
La especificación debe identificar la temperatura normal, las temperaturas máxima y mínima y los cambios de temperatura esperados durante el arranque, operación, limpieza y apagado. Si una reacción genera calor o el proceso utiliza ciclos de calentamiento y enfriamiento, estas etapas deben incluirse en la evaluación.
Los cambios rápidos de temperatura pueden crear exigencias adicionales en la relación entre el recubrimiento de polímero y el sustrato metálico. Los diseñadores deben considerar el ciclo, la duración y la frecuencia esperados al determinar si el equipo propuesto es apropiado.
Operación de presión positiva
Registre la presión de operación normal, la presión de diseño y las condiciones transitorias previsibles. La carga de material, la formación de vapor, la reacción, la descarga y las conexiones a otros equipos de proceso pueden producir cambios de presión que influyen en el diseño del recipiente.
La capacidad de presión del recipiente depende del diseño estructural y de los accesorios relevantes, no sólo del material de recubrimiento. El cuerpo, las juntas, las boquillas, las cubiertas y otras características que contienen presión deben evaluarse de acuerdo con los requisitos de diseño aplicables.
Condiciones de vacío
El servicio de vacío requiere una evaluación explícita porque produce un diferencial de presión que difiere del funcionamiento con presión positiva. El vacío puede ocurrir durante el procesamiento, la condensación, el bombeo u otras etapas operativas.
La especificación debe identificar la presión absoluta mínima, la temperatura a la que puede ocurrir el vacío, la duración de la exposición y el número esperado de ciclos. La estructura y el sistema de revestimiento deben ser adecuados a esas condiciones.
La resistencia química por sí sola no establece la idoneidad para el vacío. Tampoco se debe tomar la idoneidad de un recipiente bajo presión positiva como prueba de que la misma configuración puede soportar el servicio de vacío especificado.
Evaluar la envolvente operativa combinada
La temperatura, la presión y la composición química deben evaluarse juntas. Si pueden ocurrir una temperatura máxima y una presión o vacío extremos durante la misma etapa del proceso, se debe identificar esa combinación. Cuando las etapas operativas tienen requisitos diferentes, la revisión del diseño debe reflejar cada etapa en lugar de combinar límites no relacionados en una condición supuesta.
| Parámetro | Información requerida | Revisión de ingeniería |
|---|---|---|
| Temperatura | Rango normal, extremos y ciclo térmico. | Idoneidad del revestimiento y comportamiento térmico del conjunto. |
| Presión positiva | Presión de operación, presión de diseño y transitorios. | Diseño estructural y componentes que contienen presión. |
| Vacío | Presión absoluta mínima, duración y temperatura. | Idoneidad del recipiente completo bajo el diferencial de presión especificado. |
| Ciclo de procesos | Inicio, apagado, limpieza y cambios repetidos. | Condiciones térmicas, mecánicas y químicas combinadas. |

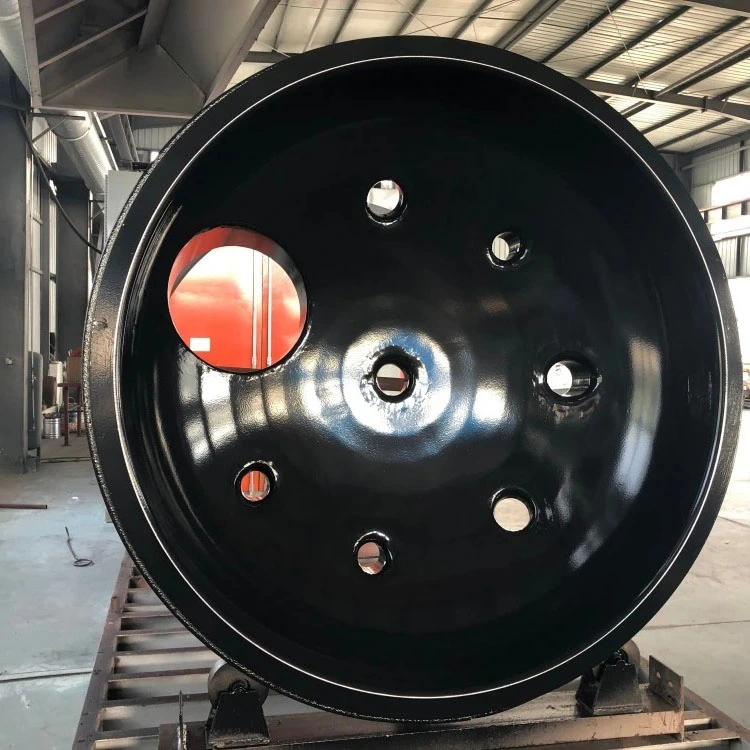

6. Geometría compleja y cobertura de recubrimiento
La geometría interna puede influir tanto en la aplicación del recubrimiento como en la capacidad del equipo terminado para realizar su tarea de proceso. Las superficies planas o relativamente sencillas presentan diferentes desafíos de aplicación que los recipientes con múltiples aberturas, transiciones internas, áreas estrechas y conexiones complejas.
Comprender el diseño de la superficie interna.
Antes de elegir una disposición de recubrimiento, identifique todas las superficies que requieren protección. Incluya la pared principal del recipiente, accesorios internos, boquillas, transiciones de conexión y otras áreas de contacto con el proceso donde la especificación requiere una superficie revestida.
Los dibujos deben dejar claro qué superficies están incluidas y dónde termina el límite recubierto. Esto es particularmente útil cuando un recipiente incluye varios tipos de conexión o componentes producidos usando diferentes métodos de fabricación.
Presta atención a las transiciones y aperturas.
Las aberturas de las boquillas, las esquinas, los cambios de diámetro y las transiciones internas pueden requerir más atención que una superficie grande y accesible. Su geometría puede afectar el acceso al recubrimiento, la cobertura, la inspección y la uniformidad de la capa terminada.
Estas áreas deben considerarse durante el diseño del equipo, no sólo después de que haya comenzado la fabricación. Cuando el acceso esté restringido, el plan de fabricación debe establecer cómo se aplicará y verificará el recubrimiento de acuerdo con los criterios requeridos.
Coordinar la geometría con la inspección.
La cobertura del recubrimiento y la inspección del recubrimiento están estrechamente relacionadas. Una superficie que es difícil de alcanzar durante la aplicación también puede resultar difícil de examinar después del proceso de recubrimiento. El diseño debe tener en cuenta los métodos de inspección seleccionados para el equipo.
Las comprobaciones de espesor, cobertura e integridad requeridas deben definirse de acuerdo con la construcción del recubrimiento específico. El plan de inspección debe identificar qué superficies se examinarán, cómo se evaluarán y qué resultados constituyen aceptación.
Considere la preparación de la superficie y el acceso a la fabricación.
El proceso de recubrimiento comienza antes de aplicar el polímero. La preparación de la superficie, el estado del sustrato y el acceso a las áreas requeridas pueden influir en el proceso de fabricación. Los requisitos exactos de preparación y aplicación dependen del método seleccionado y del diseño del equipo.
Los cambios dimensionales o modificaciones tardías pueden afectar las superficies disponibles para aplicación e inspección. Por esta razón, se debe revisar la configuración del recipiente antes de finalizar los planos de fabricación y los requisitos de recubrimiento.
Equilibre los requisitos de recubrimiento con la funcionalidad del proceso
La estructura interna de un recipiente debe satisfacer tanto la función del proceso como los requisitos de recubrimiento. Por ejemplo, un tanque de mezcla puede necesitar características internas específicas para realizar su función prevista, mientras que una columna puede incluir componentes necesarios para la separación. Estas características deben diseñarse y revisarse como parte del sistema completo del equipo.
El objetivo es establecer una configuración que satisfaga las necesidades del proceso y al mismo tiempo permita la cobertura e inspección del recubrimiento requeridas. Ni la protección de superficies ni la funcionalidad del proceso deben considerarse de forma aislada.
7. Inspección y Verificación de Calidad
La inspección ayuda a determinar si el revestimiento fabricado cumple con los requisitos técnicos acordados. El plan de inspección debe desarrollarse para el equipo y el sistema de recubrimiento específicos, teniendo en cuenta la geometría del equipo, el proceso, las normas aplicables y los criterios de aceptación.
Inspección del espesor del recubrimiento
El espesor del recubrimiento es una parte importante de la especificación donde se aplican requisitos de espesor definidos. El rango requerido y el método para verificarlo deben confirmarse antes de la producción. El método de inspección debe ser apropiado para el recubrimiento, el sustrato y la configuración del equipo.
Las mediciones deben evaluarse según los criterios acordados en lugar de basarse en una afirmación general de que el revestimiento parece uniforme. Cuando diferentes áreas tengan diferentes requisitos, el plan de inspección debe identificar esas áreas y explicar cómo se evaluará la conformidad.
Detección de poros e integridad del recubrimiento
La detección de poros puede ayudar a identificar ciertos defectos que pueden afectar la función de barrera del recubrimiento. Su idoneidad, procedimiento y criterios de aceptación dependen del sistema de recubrimiento específico y del diseño del equipo.
El método debe seleccionarse de acuerdo con el espesor del recubrimiento, las características del material, el sustrato y los requisitos técnicos relevantes. No se debe suponer que los ajustes de inspección son idénticos para todos los productos. El procedimiento acordado debe identificar el equipo que se inspecciona y cómo se documentarán los resultados.
Pruebas de presión e integridad del equipo.
La información del producto suministrada identifica las pruebas de presión entre las comprobaciones especificadas antes de la entrega. Se deben confirmar el tipo de prueba, el procedimiento y las condiciones de aceptación relevantes para el equipo individual de acuerdo con su diseño y requisitos aplicables.
Las pruebas de presión y la inspección de revestimiento abordan diferentes aspectos del conjunto terminado. Una prueba estructural o relacionada con la presión no establece automáticamente la integridad del recubrimiento, mientras que el examen del recubrimiento no reemplaza las verificaciones estructurales necesarias.
Inspección de zonas difíciles.
Las boquillas, aberturas, esquinas y otros cambios en la geometría pueden requerir una atención de inspección específica. Su ubicación y forma pueden afectar el acceso a la superficie recubierta y la elección del método de inspección.
Por lo tanto, los requisitos de inspección deben coordinarse con el plano del equipo. Esto permite al equipo de fabricación identificar áreas críticas y establecer cómo se verificará cada superficie requerida antes de lanzar el equipo.
Definir registros y criterios de aceptación.
Una especificación de inspección útil identifica el procedimiento, el área o componente que se está evaluando, los criterios de aceptación aplicables y los documentos necesarios para la revisión. Dependiendo del proyecto, el paquete de registros puede incluir dibujos aprobados, resultados de espesor de recubrimiento, registros de detección de poros, documentación de pruebas de presión y registros de desviaciones aceptadas.
La documentación exacta depende de los requisitos del proyecto. Acordarlo antes de la fabricación ayuda a garantizar que el cliente y el fabricante utilicen los mismos criterios al revisar la embarcación completa.
Lista de verificación de planificación de inspección:
- Identificar las superficies de recubrimiento requeridas y los criterios de espesor.
- Defina el procedimiento de detección de poros aplicable cuando sea necesario.
- Confirmar los requisitos de prueba de presión para el diseño del equipo.
- Identifique geometrías difíciles que necesiten atención de inspección específica.
- Acordar los criterios de aceptación y los registros de inspección requeridos.
8. Aplicaciones industriales
Se pueden considerar recipientes de proceso recubiertos de PFA en industrias que manejan medios corrosivos o requieren control del contacto entre el material del proceso y una superficie metálica. La configuración adecuada depende de la operación prevista, la compatibilidad química, el diseño del equipo y las condiciones de operación.
Producción de química fina
La fabricación de productos químicos finos puede implicar múltiples etapas de reacción, almacenamiento, mezcla y separación. Los diferentes pasos del proceso pueden exponer el equipo a composiciones químicas, concentraciones y temperaturas cambiantes.
Se puede considerar un tanque revestido para el almacenamiento de materiales compatibles, mientras que un recipiente de mezcla revestido puede ser apropiado cuando se requiere una superficie protectora interna y una disposición de mezcla definida. Las etapas de separación pueden requerir una configuración de columna diseñada en función del proceso y la geometría interna.
El proceso de selección debe identificar el material en cada etapa, el ciclo de operación y los accesorios que entran en contacto con el medio del proceso. Cuando la composición química cambie durante el procesamiento, la evaluación de la compatibilidad debe abarcar las etapas pertinentes.
Procesamiento farmacéutico
El procesamiento farmacéutico puede implicar almacenar, recibir, mezclar y transferir materiales químicos o productos intermedios. En estos entornos, la selección de equipos puede implicar tanto la compatibilidad química como los requisitos de limpieza de la superficie.
Una superficie recubierta puede ayudar a reducir el contacto directo entre los medios de proceso compatibles y el sustrato metálico subyacente. Sin embargo, la idoneidad para un proceso farmacéutico particular también depende de los criterios requeridos de control de la contaminación, la configuración completa del equipo, los procedimientos de limpieza y la verificación de la integridad del recubrimiento.
Los ingenieros de procesos deben identificar las prácticas de limpieza requeridas, los materiales utilizados en cada etapa y las expectativas de inspección. Una afirmación general sobre la suavidad de la superficie o la resistencia química no reemplaza la evaluación específica de la aplicación.
Nueva energía y procesamiento químico electrónico.
Algunas nuevas aplicaciones químicas electrónicas y de energía involucran materiales o procesos corrosivos donde el control del contacto del metal es importante. Por lo tanto, el almacenamiento, transferencia, mezcla y operaciones relacionadas pueden requerir equipos con una superficie protectora interna adecuada.
La composición química real y las condiciones del proceso deben guiar la selección. Cuando el control de la contaminación sea una prioridad, el sistema de recubrimiento, los componentes conectados, el método de limpieza y los criterios de inspección deben considerarse en conjunto. El equipo debe evaluarse según los requisitos del proceso específico en lugar de seleccionarse únicamente porque pertenece a una industria en particular.
Plantas de laboratorio y escala piloto.
Las instalaciones piloto y de laboratorio pueden utilizar recipientes más pequeños para evaluar reacciones, procedimientos de mezcla o procesos de separación antes de que se establezca un acuerdo de producción más grande. Dichos equipos aún requieren una definición clara de compatibilidad química, temperatura de funcionamiento, presión o vacío y requisitos de contacto con el material.
Las conexiones y configuraciones internas pueden ser particularmente importantes cuando el equipo debe acomodar diferentes etapas de proceso o instrumentos. El plan de inspección también debería adaptarse al diseño del buque y a las condiciones operativas previstas.
Cuando posteriormente se amplía un proceso piloto, se debe reevaluar el diseño en lugar de simplemente multiplicar la capacidad del buque. Los cambios en las dimensiones, el comportamiento de la mezcla, las condiciones térmicas y los requisitos de presión pueden alterar las consideraciones de ingeniería.
Haga coincidir el tipo de equipo con la aplicación
La clasificación industrial por sí sola no determina si un buque en particular es adecuado. Una tarea de almacenamiento en una planta de química fina puede tener requisitos diferentes a los de una operación de separación en la misma instalación. La función del proceso, las condiciones operativas, las especificaciones del recubrimiento y el diseño de la instalación deben seguir siendo los principales factores de selección.
- Para el almacenamiento, defina el medio, la duración de la conservación, el volumen utilizable y las necesidades de transferencia.
- Para la recepción, especifique las características de la corriente entrante y las disposiciones de descarga.
- Para mezclar, identifique la tarea de mezclado, la configuración del agitador y los accesorios húmedos.
- Para la separación, proporcione los requisitos de servicio del proceso, geometría de la columna y configuración interna.
9. Prácticas de limpieza, mantenimiento y operación
La idoneidad continua de los equipos recubiertos depende de una instalación, procedimientos operativos, prácticas de limpieza y mantenimiento adecuados. Una buena protección de la superficie en el momento de la entrega no elimina la necesidad de controlar las condiciones operativas e inspeccionar el buque en servicio.
Manipule e instale el recipiente con cuidado.
El transporte, elevación y posicionamiento deben seguir las instrucciones de manipulación aprobadas del equipo y los medios de elevación designados. Los impactos incontrolados o los métodos de elevación inadecuados pueden dañar el revestimiento u otras partes del conjunto, incluso si el exterior del recipiente no muestra signos evidentes de daño.
Durante la instalación, confirme que los soportes del recipiente y las conexiones de las tuberías estén alineados con la disposición aprobada. La alineación forzada o las cargas no planificadas en las boquillas pueden introducir tensiones que tal vez no se hayan incluido en los supuestos de diseño originales.
Antes de que comience la operación, verifique la configuración instalada con los dibujos aprobados. Confirme la posición del recipiente, las conexiones, los instrumentos y los accesorios, y complete las verificaciones previas a la puesta en servicio requeridas.
Controlar las condiciones de inicio y apagado.
Los procedimientos operativos deben establecer cómo se llena, calienta o enfría el recipiente, se presuriza cuando corresponda y se devuelve a una condición segura. Cuando sea posible el vacío, los ciclos térmicos o cambios rápidos en las condiciones del proceso, esos escenarios deben incluirse en las instrucciones de funcionamiento aprobadas.
Los cambios inesperados en la presión, la temperatura o la composición química pueden mover el equipo fuera de su entorno operativo aprobado. Los procedimientos deben explicar cómo se reconocen y abordan dichas desviaciones en lugar de permitir que el buque continúe operando en condiciones no evaluadas.
Seleccione agentes de limpieza compatibles
Los agentes de limpieza deben ser compatibles con el revestimiento y cualquier otro componente húmedo. También se deben considerar la temperatura de limpieza, la duración del contacto, el procedimiento de enjuague y la posible acción mecánica. La compatibilidad con el medio de proceso principal no establece automáticamente la idoneidad para el proceso de limpieza.
Los métodos de limpieza de superficies deben seguir las instrucciones del equipo. No se deben utilizar herramientas o procedimientos abrasivos que puedan rayar, cortar o dañar el revestimiento a menos que estén específicamente aprobados para la construcción correspondiente.
El diseño del equipo también afecta los resultados de la limpieza. Al establecer el procedimiento de limpieza se deben considerar drenajes, accesos, conexiones internas y áreas donde se puede acumular material.
Inspeccione en busca de signos de daños en la superficie.
El mantenimiento de rutina debe seguir los requisitos de inspección apropiados para la aplicación. Los daños visibles, el comportamiento operativo inusual o los cambios alrededor de las conexiones pueden requerir un examen más detallado. El proceso de inspección debe seguir el método aprobado en lugar de depender únicamente de la apariencia visual.
Si se sospecha un defecto en el recubrimiento, se debe evaluar la causa y el alcance antes de realizar cualquier reparación o modificación. Los métodos de reparación deben ser adecuados para el sistema de recubrimiento original, el sustrato, la geometría del equipo y las condiciones previstas del proceso.
Mantener registros operativos precisos
Los registros de las condiciones operativas, las actividades de limpieza, los resultados de las inspecciones, los trabajos de mantenimiento y las modificaciones de los equipos pueden ayudar a identificar problemas recurrentes. También apoyan la comparación entre las condiciones de diseño originales y el proceso real.
Si el medio químico, la concentración, la temperatura de funcionamiento, la presión o el método de limpieza cambian sustancialmente, se debe revisar el equipo antes de introducir el proceso revisado. Un buque aprobado para un conjunto de condiciones no debería considerarse automáticamente apto para una aplicación diferente.
10. Equipos revestidos y equipos revestidos con láminas
El revestimiento de PFA y el revestimiento de láminas son enfoques diferentes para crear una superficie interna resistente a la corrosión. La opción adecuada depende de la geometría del recipiente, los requisitos del proceso, las especificaciones del revestimiento o revestimiento, las condiciones operativas y el método de fabricación.
En qué se diferencian los métodos de construcción.
Se aplica un recubrimiento de PFA al sustrato metálico mediante un proceso de aplicación adecuado. Este enfoque puede considerarse para ciertas estructuras internas donde el método de recubrimiento puede proporcionar la cobertura requerida y donde la geometría compleja hace que el acceso a la superficie y la uniformidad sean consideraciones de diseño importantes.
Los equipos revestidos con láminas utilizan un revestimiento de polímero separado instalado dentro del recipiente. Su construcción, uniones, transiciones, disposiciones de fijación y geometría difieren de las de un revestimiento aplicado. Cada método debe evaluarse según sus propios requisitos técnicos.
Por qué la geometría influye en la decisión
La geometría del recipiente puede afectar la forma en que se instala o aplica una capa protectora interna, así como también la forma en que se inspecciona su integridad. Numerosas boquillas, características internas intrincadas y cambios en la dirección de la superficie pueden influir en qué método de construcción es práctico para la aplicación prevista.
Sin embargo, la geometría compleja por sí sola no establece que un método sea siempre preferible. El proceso de fabricación específico, la cobertura alcanzable, los requisitos de inspección y las condiciones de desempeño deben revisarse antes de realizar la selección final.
Compare los requisitos completos del equipo
La selección debe abordar el medio químico, la temperatura de funcionamiento, la presión o el vacío, las dimensiones del recipiente, los detalles internos requeridos y las prácticas de mantenimiento esperadas. La especificación también debe aclarar cómo se evaluará la integridad del recubrimiento o revestimiento y qué criterios determinan la aceptación.
| Factor de comparación | Recubrimiento de PFA aplicado | Construcción revestida de láminas |
|---|---|---|
| Método de construcción | Recubrimiento polimérico aplicado al sustrato metálico. | Revestimiento de lámina de polímero separado instalado dentro del recipiente. |
| Consideraciones de geometría | El acceso y la cobertura de la aplicación deben evaluarse para la forma interna. | Es necesario revisar la instalación de las láminas, las juntas, las transiciones y las dimensiones internas. |
| Verificación de calidad | Los métodos de inspección deben adaptarse al material de recubrimiento, al espesor y a la geometría del equipo. | La inspección debe adaptarse a la construcción del revestimiento, las juntas y la configuración del recipiente. |
| Idoneidad operativa | Depende de la integridad del recubrimiento, la compatibilidad química, la temperatura y las condiciones de presión. | Depende de la compatibilidad del revestimiento, la construcción, las juntas y las condiciones de operación. |
| Decisión de diseño | Considere dónde la cobertura de la aplicación y la inspección del recubrimiento pueden cumplir con las especificaciones. | Considere dónde la construcción de láminas propuesta cumple con los requisitos del equipo. |
Esta comparación describe las diferencias generales de construcción. No establece que alguno de los métodos sea universalmente mejor o adecuado para cada proceso químico.
La decisión debe seguir los requisitos técnicos de la aplicación individual. Es necesario considerar la compatibilidad química, el diseño de todo el equipo, la capacidad de fabricación, la inspección y los límites operativos antes de aprobar un método de recubrimiento o revestimiento.
11. Preparación de una especificación técnica
Una especificación bien preparada brinda al equipo de ingeniería del equipo la información necesaria para evaluar la embarcación propuesta e identificar preguntas de diseño no resueltas. Debe explicar las tareas del proceso, el entorno químico, el entorno de funcionamiento mecánico, las dimensiones, los requisitos de conexión y las expectativas de calidad.
La siguiente secuencia puede ayudar a organizar la información antes de una revisión del diseño o una solicitud de cotización.
-
Definir la función del equipo.
Identifique si el recipiente se utilizará para almacenamiento, recepción, mezcla o separación. Describir el flujo de materiales, los equipos conectados y las etapas operativas que definen su papel en el proceso.
-
Documentar el medio del proceso.
Enumere las sustancias químicas, concentraciones, mezclas relevantes, impurezas, productos de reacción y agentes de limpieza que pueden entrar en contacto con la superficie interna.
-
Establecer la envolvente operativa.
Especifique las temperaturas normales y extremas, la presión de operación y de diseño, las condiciones de vacío cuando corresponda y las etapas del proceso en las que pueden ocurrir esas condiciones.
-
Confirmar capacidad y dimensiones.
Proporcione la capacidad nominal, el volumen de trabajo requerido, las dimensiones generales, las restricciones de instalación, los requisitos de soporte y el acceso de mantenimiento disponible.
-
Elaborar el cronograma de conexiones y accesorios.
Identifique boquillas, aberturas, desagües, respiraderos, instrumentos, disposiciones del agitador y otros componentes. Incluya la posición, el tamaño, el tipo de conexión y la información relevante del dibujo.
-
Definir los requisitos de recubrimiento e inspección.
Especifique las áreas a recubrir, los criterios de espesor relevantes, los controles de integridad aplicables, las pruebas de presión requeridas, los criterios de aceptación y la documentación necesaria.
-
Revisar las necesidades de instalación y mantenimiento.
Identifique las restricciones de acceso, las interfaces de conexión, los requisitos de limpieza, las prácticas de mantenimiento esperadas y cualquier limitación que surja del diseño de la planta existente.
-
Resolver cuestiones técnicas abiertas.
Registre la información química faltante, las condiciones operativas inciertas, las dimensiones conflictivas y los detalles que requieran confirmación antes de que se apruebe el diseño final.
Lista de verificación de información técnica
| Categoría | Información requerida | Objetivo |
|---|---|---|
| Deber de proceso | Función del equipo, etapas operativas, flujo de materiales y equipos conectados. | Establece la configuración requerida. |
| Medio químico | Composición, concentración, mezclas, impurezas y agentes de limpieza. | Admite evaluación de compatibilidad. |
| Condiciones de funcionamiento | Variaciones de temperatura, presión, vacío y proceso. | Define la envolvente operativa. |
| Dimensiones | Capacidad nominal, volumen de trabajo, tamaño total y limitaciones de instalación. | Comprueba la capacidad y la integración de la planta. |
| Conexiones | Posiciones de boquillas, aberturas, instrumentos, detalles del agitador y accesorios. | Coordina interfaces y disposición interna. |
| Seguro de calidad | Espesor del recubrimiento, controles de integridad, pruebas de presión y criterios de aceptación. | Define cómo se verificará la conformidad. |
Cuando haya dibujos disponibles, inclúyalos en la revisión técnica. Los diseños de tuberías existentes, los detalles de los cimientos y las restricciones de instalación pueden ser importantes cuando el recipiente debe caber en una planta establecida.
Si se desconoce un parámetro requerido, haga visible esa incertidumbre. Una lista clara de elementos abiertos permite a las partes responsables abordar la información que falta antes de que se finalice la especificación propuesta.
12. Errores de selección comunes
Muchos problemas de especificación de equipos surgen al tratar el recubrimiento como el único factor que determina la idoneidad. Un proceso de selección confiable también tiene en cuenta la estructura metálica, la geometría del equipo, las condiciones de operación, la instalación y la inspección requerida.
Asumir que la resistencia química general garantiza la idoneidad
Una declaración amplia sobre la resistencia química del PFA no establece la compatibilidad con cada concentración, mezcla o temperatura de funcionamiento. La aplicación real puede incluir agentes de limpieza o etapas de proceso con diferentes composiciones químicas.
Mejor enfoque:Identifique todos los medios de proceso relevantes y confirme la compatibilidad con la temperatura, concentración, exposición y condiciones de funcionamiento reales.
Tratar un rango de temperatura establecido como universal
Una gama de equipos publicada puede describir la oferta de productos prevista, pero el límite permitido para un recipiente individual depende de su construcción, sistema de recubrimiento, medio, presión y ciclo operativo.
Mejor enfoque:Confirme los límites de temperatura para la configuración seleccionada y evalúe las combinaciones de temperatura y presión que ocurren en servicio.
Especificar solo la capacidad del barco
La capacidad por sí sola no establece las dimensiones generales, el volumen de trabajo, las posiciones de conexión o los requisitos de instalación. Un recipiente con el volumen nominal correcto aún puede no ser adecuado para el diseño de planta disponible o la operación de proceso prevista.
Mejor enfoque:Especifique juntos el volumen de trabajo, las dimensiones principales, los requisitos de conexión, las restricciones de acceso y las disposiciones de soporte.
Pasando por alto características internas complejas
Las aberturas, esquinas, transiciones y componentes internos pueden afectar la aplicación, la cobertura y el acceso de inspección del recubrimiento. Si estas características no se revisan temprano, puede resultar difícil abordar requisitos importantes una vez que haya comenzado la fabricación.
Mejor enfoque:Proporcionar un plano suficientemente detallado y definir las superficies que requieren protección, junto con el método de inspección de las zonas críticas.
Ignorar accesorios y componentes mojados
La superficie recubierta principal puede ser compatible con el medio de proceso, mientras que un sello, junta, instrumento u otro componente asociado no lo es. Estas piezas deben revisarse por separado como elementos del sistema completo del equipo.
Mejor enfoque:Incluya los accesorios relevantes en la revisión de compatibilidad de materiales y condiciones de funcionamiento.
Dejar los criterios de inspección sin definir
Un requisito general para un recubrimiento de alta calidad no identifica cómo se examinará la capa terminada ni qué constituye aceptación. Esto puede hacer que la verificación sea inconsistente o incompleta.
Mejor enfoque:Acuerde los procedimientos de inspección aplicables, requisitos de espesor, controles de integridad, condiciones de prueba y registros antes de la producción.
No poder reevaluar un proceso modificado
Un recipiente seleccionado para un proceso puede no seguir siendo adecuado si cambia el medio químico, la concentración, la temperatura, la presión o el procedimiento de limpieza. Incluso una modificación relativamente pequeña del proceso puede afectar uno o más de los supuestos originales.
Mejor enfoque:Revise los cambios con respecto a las especificaciones del equipo aprobadas antes de introducir las condiciones de operación revisadas.
Principio de selección:El recubrimiento, la estructura del recipiente, el proceso y el plan de inspección deben evaluarse juntos. Confirmar sólo uno de estos elementos no es suficiente para establecer la idoneidad del conjunto completo del equipo.
13. Revisión de diseño y configuración personalizada
Los recipientes de procesos industriales a menudo necesitan adaptarse a una capacidad, diseño de planta, disposición de conexión o configuración interna particular. La personalización puede abordar estos requisitos, pero el diseño propuesto debe permanecer consistente con las condiciones operativas químicas y mecánicas previstas.
ZhuoyanProporciona servicios de diseño y fabricación de equipos químicos y revestimientos anticorrosión industriales. Las configuraciones de los equipos se pueden analizar en relación con el tipo de recipiente requerido, las dimensiones, la estructura interna, la disposición de las boquillas y las condiciones de proceso especificadas.
Comience con la aplicación prevista
La discusión inicial debe establecer qué debe hacer el recipiente y qué superficies necesitan protección contra la corrosión. Un tanque de almacenamiento puede requerir una disposición relativamente sencilla de conexiones de transferencia, mientras que un tanque o columna de mezcla puede necesitar una configuración interna más detallada.
La definición de funciones de proceso esenciales ayuda a distinguir las características requeridas de los accesorios opcionales. También establece una base más precisa para revisar la geometría del recipiente, la cobertura del recubrimiento, las condiciones operativas y el acceso para mantenimiento.
Proporcionar dimensiones y detalles de conexión.
El volumen del recipiente, las dimensiones generales, las posiciones de las boquillas, las aberturas de acceso, los soportes y los requisitos de accesorios deben documentarse lo más claramente posible. Si el equipo debe conectarse a un sistema existente, se deben incluir los planos de la planta y las dimensiones de la interfaz relevantes.
Los detalles deben comprobarse juntos y no de forma independiente. Un cambio en la posición de una boquilla, por ejemplo, puede influir en la alineación de las tuberías, el acceso interno y las áreas que requieren inspección del recubrimiento.
Confirmar las condiciones de funcionamiento antes de la aprobación.
Los requisitos del medio químico, la concentración, la temperatura, la presión o el vacío y el ciclo del proceso deben revisarse antes de finalizar la configuración. Cualquier incertidumbre que pueda afectar la idoneidad del recubrimiento o el diseño estructural debe permanecer como un tema técnico abierto hasta que se resuelva.
Cuando la aplicación implica temperaturas elevadas, cambios de presión o servicio de vacío, la configuración seleccionada debe evaluarse específicamente para esas condiciones. Una descripción general de la gama de equipos no debería sustituir la confirmación de los límites aplicables al buque propuesto.
Coordinar los requisitos de fabricación y calidad.
Los documentos técnicos aprobados deben identificar la construcción del equipo previsto, los requisitos de recubrimiento, las conexiones, los accesorios y los criterios de inspección relevantes. Esto proporciona una base compartida para revisar el producto fabricado.
Se deben especificar comprobaciones del espesor del revestimiento, detección de poros, pruebas de presión y otras inspecciones cuando lo requiera el diseño del equipo. Sus métodos aplicables y límites de aceptación deben acordarse antes de que se libere la fabricación.
Preparar información para una discusión técnica.
- Tipo de equipo y función de proceso prevista.
- Composición química, concentración, mezclas y medios de limpieza.
- Temperaturas de funcionamiento normales y extremas.
- Presión de operación, presión de diseño y condiciones de vacío cuando corresponda.
- Capacidad nominal requerida, volumen de trabajo y dimensiones generales.
- Calendario de boquillas, posiciones de conexión, características internas y accesorios.
- Espesor del recubrimiento, inspección de integridad, pruebas y requisitos de aceptación.
- Planos de instalación, interfaces de planta y restricciones de acceso.
Estos detalles proporcionan un punto de partida práctico para la evaluación técnica y la cotización. El diseño final debe confirmarse después de que se hayan revisado los requisitos químicos, mecánicos, dimensionales y de calidad para el servicio previsto.
14. Preguntas frecuentes
Las siguientes respuestas cubren preguntas comunes sobre el recubrimiento de PFA, la configuración del equipo, las condiciones de operación y la evaluación técnica.
¿Para qué se utiliza el recubrimiento de PFA en el procesamiento químico?
El recubrimiento de PFA crea una barrera de fluoropolímero sobre una superficie metálica para brindar protección contra la corrosión a los medios de proceso compatibles. Puede usarse en tanques de almacenamiento, receptores, tanques de mezcla y columnas. La configuración adecuada depende de la compatibilidad química, la geometría del equipo, las condiciones operativas y los requisitos del proceso.
¿Cuál es la diferencia entre los equipos recubiertos con PFA y los revestidos con láminas?
Se aplica un recubrimiento al sustrato metálico, mientras que los equipos revestidos con láminas utilizan un revestimiento de polímero separado instalado dentro del recipiente. Los métodos implican diferentes consideraciones de construcción e inspección. La selección depende de la geometría del recipiente, las condiciones del proceso, los requisitos de revestimiento o revestimiento y el método de fabricación adecuado para la aplicación.
¿Qué rango de temperatura se especifica para este rango de equipos?
La información del producto proporcionada indica un rango de temperatura de -20 °C a 260 °C. Este rango debe confirmarse para el recipiente seleccionado, la construcción del recubrimiento, el medio químico, las condiciones de presión y el ciclo operativo. No se debe suponer que se aplica automáticamente a cada configuración de equipo.
¿Se pueden personalizar las dimensiones del recipiente y la configuración interna?
La configuración del equipo se puede analizar según el tipo de recipiente requerido, la capacidad, las dimensiones, las posiciones de las boquillas, la estructura interna y los accesorios del proceso. The feasible arrangement depends on the intended application, manufacturing method, coating requirements, and specified operating conditions.
¿Cómo se debe evaluar la compatibilidad química?
Identifique la composición química completa, la concentración, la temperatura de funcionamiento, la duración de la exposición y cualquier agente de limpieza o variación del proceso relevante. Se debe confirmar la compatibilidad para el revestimiento seleccionado y las condiciones de funcionamiento reales. Una declaración general sobre la resistencia química no sustituye a la evaluación de la aplicación específica.
¿Qué métodos de inspección se pueden utilizar para el recubrimiento?
La información del producto suministrada especifica la detección de poros, la inspección del espesor del recubrimiento y las pruebas de presión antes de la entrega. Se deben confirmar los procedimientos exactos y los criterios de aceptación para cada equipo y su construcción. Estas comprobaciones abordan diferentes aspectos del estado del revestimiento y la integridad del equipo.
¿Un revestimiento liso garantiza una fácil limpieza?
No. Una superficie lisa puede ayudar a reducir la retención de material, pero la capacidad de limpieza real también depende de la geometría del recipiente, las características de los residuos, el drenaje, el acceso, los agentes de limpieza, la temperatura y los procedimientos de limpieza. Se deben evaluar juntos el diseño completo del equipo y el método de limpieza previsto.
¿Qué información se necesita para solicitar una configuración adecuada del equipo?
Proporcione la función del proceso prevista, la composición y concentración química, la temperatura de funcionamiento, los requisitos de presión o vacío, la capacidad requerida, las dimensiones generales, el diseño de las conexiones, las características internas, los accesorios y los requisitos de inspección. Los planos de la planta existente y las restricciones de instalación también pueden ayudar al equipo de ingeniería a evaluar la disposición propuesta.
15. Consideraciones finales de ingeniería
EligiendoEquipos recubiertos de PFApara un proceso químico se requiere una evaluación coordinada de la compatibilidad del recubrimiento, la cobertura de la superficie, la estructura del equipo, las condiciones operativas y los requisitos del proceso. Los tanques de almacenamiento, receptores, tanques de mezcla y columnas cumplen diferentes funciones, por lo que cada configuración debe desarrollarse en función de la función prevista.
Una especificación confiable debe definir el medio químico y su concentración, rango de temperatura, condiciones de presión o vacío, capacidad, dimensiones, conexiones y accesorios. Los requisitos de espesor del recubrimiento, la detección de poros, las pruebas de presión y otros criterios de inspección aplicables también deben establecerse antes de la fabricación.
La instalación, la limpieza, el mantenimiento y las variaciones previsibles del proceso forman parte de la evaluación general del equipo. Ayudan a determinar si la construcción propuesta y la disposición de revestimiento son apropiadas para las condiciones esperadas durante todo el ciclo operativo.
Al definir estos requisitos tempranamente y resolver las incertidumbres técnicas antes de la aprobación del diseño, los ingenieros de procesos pueden crear una base más clara para la configuración del equipo, la verificación de la calidad y la integración en el sistema de producción.
Discuta sus requisitos de recubrimiento de PFA
Proporcione su medio químico, concentración, temperatura de funcionamiento, condiciones de presión o vacío, capacidad del recipiente, diseño de conexión y requisitos de inspección de recubrimiento para comenzar una discusión técnica sobre la configuración adecuada del equipo.
Envíe los requisitos de su equipo
