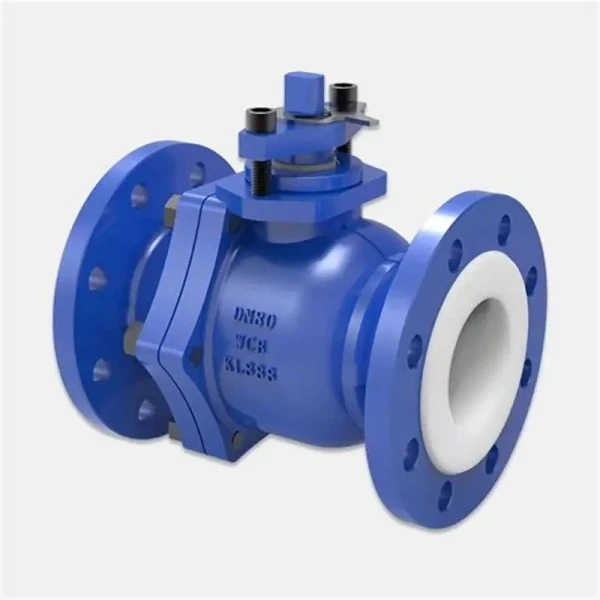

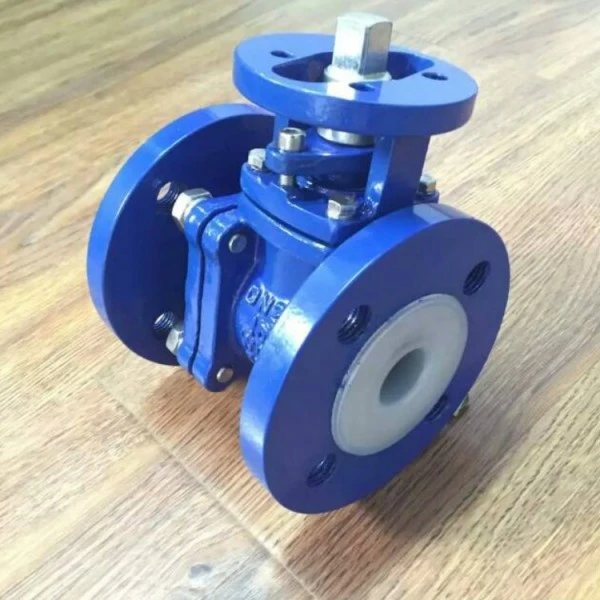

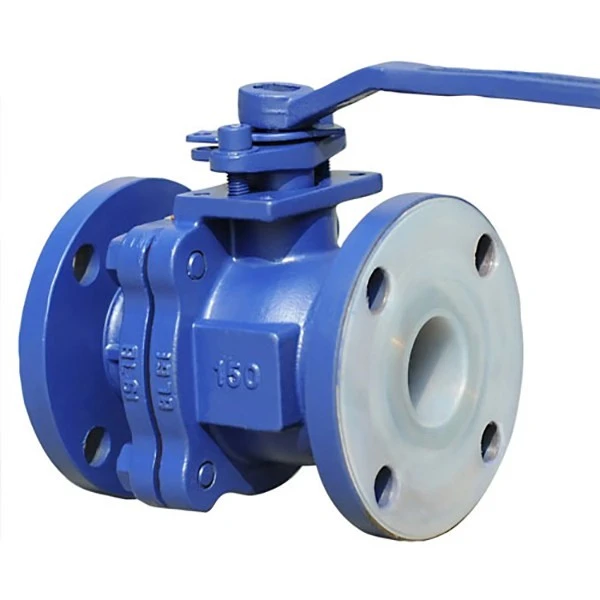

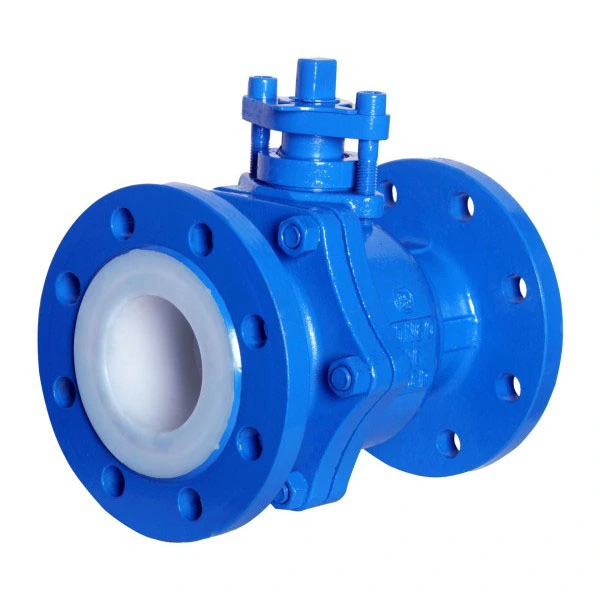

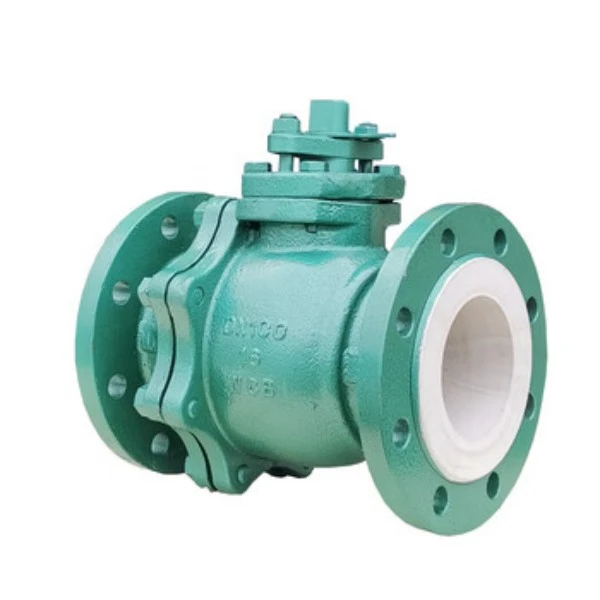

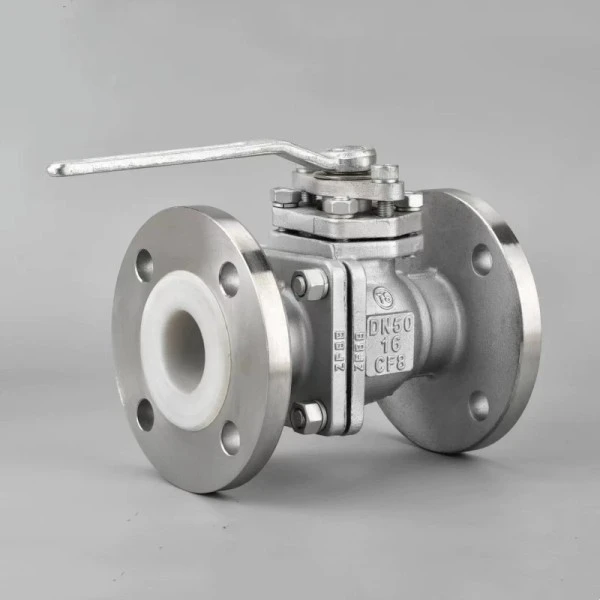

Válvula de control de producción química revestida de PTFE

La válvula de control de producción de productos químicos revestida de PTFE de la fábrica de Zhuoyan es un dispositivo de control de flujo especializado diseñado para condiciones de servicio corrosivas en líneas de producción de productos químicos. La válvula incorpora un revestimiento de politetrafluoroetileno (PTFE) que sirve como barrera entre el medio del proceso y el cuerpo metálico de la válvula, evitando la corrosión y la contaminación. El revestimiento de PTFE se aplica a todas las partes húmedas de la válvula, incluido el interior del cuerpo y las superficies de sellado. Esta construcción permite que la válvula maneje una amplia gama de fluidos corrosivos mientras mantiene la resistencia mecánica proporcionada por el cuerpo de acero al carbono o acero inoxidable. La válvula de control se puede configurar con actuadores neumáticos o eléctricos para el control de flujo automatizado en procesos industriales.

Tabla de especificaciones

Principio de funcionamiento

La válvula de control de producción química revestida de PTFE funciona según el principio fundamental de restricción y modulación del flujo. La válvula cuenta con un miembro de cierre, como un tapón, disco o bola, que se mueve dentro del cuerpo revestido para variar el área de paso del flujo. Cuando el actuador recibe una señal de control, posiciona el miembro de cierre con respecto al asiento de la válvula. En una posición completamente abierta, el paso de flujo ofrece una resistencia mínima. A medida que el miembro de cierre se mueve hacia el asiento, el área de flujo disminuye, creando una caída de presión que reduce el caudal. El revestimiento de PTFE garantiza que el medio corrosivo entre en contacto solo con la superficie del fluoropolímero inerte, mientras que los componentes metálicos proporcionan integridad estructural y contención de presión. En las válvulas de control tipo globo, el obturador se mueve linealmente contra el asiento. Para diseños tipo mariposa, el disco gira de 0° a 90° para modular el flujo. El espesor del revestimiento suele ser de 3 mm o más, lo que proporciona una barrera duradera contra el ataque y la permeación químicos.

Ventajas

· Resistencia a la corrosión:El revestimiento de PTFE brinda protección contra una amplia gama de productos químicos corrosivos, incluidos ácido clorhídrico, ácido sulfúrico, ácido nítrico y diversos disolventes orgánicos. La inercia química del PTFE lo hace adecuado para aplicaciones donde las válvulas metálicas sufrirían una rápida degradación.

· Protección de la pureza del proceso:El revestimiento inerte evita la lixiviación de iones metálicos en el fluido del proceso, lo que hace que la válvula sea adecuada para aplicaciones farmacéuticas y de calidad alimentaria donde la pureza del producto es fundamental.

· Operación de baja fricción:El PTFE exhibe un bajo coeficiente de fricción, lo que reduce el par de operación y minimiza el desgaste en las superficies de sellado. Esta característica contribuye a un rendimiento de control estable durante períodos de servicio prolongados.

· Control de fugas:El revestimiento de PTFE combinado con disposiciones apropiadas de sellado del vástago proporciona capacidad de cierre.

· Rango de temperatura:Las válvulas revestidas de PTFE normalmente funcionan entre -180 °C y 160 °C (algunos diseños se extienden hasta 180 °C), lo que se adapta a muchos requisitos de temperatura de procesos químicos.

Áreas de aplicación

Las válvulas de control de producción química revestidas de PTFE de Zhuoyan se utilizan en múltiples industrias donde es necesario manipular fluidos corrosivos:

· Procesamiento químico:Producción de ácidos, plantas de cloro-álcali, sistemas de manipulación de disolventes y procesos de síntesis química.

· Fabricación farmacéutica:Sistemas de producción de API, recuperación de solventes y limpieza in situ donde la pureza del producto es esencial.

· Industria petroquímica:Manejo de medios corrosivos en unidades de refinación y producción petroquímica.

· Producción de química fina:Fabricación de tintes y pigmentos, síntesis química especializada.

· Aplicaciones ambientales:Tratamiento de aguas residuales, desulfuración de gases de combustión y manipulación de residuos químicos.

· Industria Alimentaria:Procesamiento ácido de alimentos donde el acero inoxidable por sí solo no es suficiente para resistir la corrosión.

Precauciones de uso

· Protección de brida:No retire las placas de cubierta de la brida hasta que la válvula esté lista para su instalación. La cara de la brida de PTFE puede dañarse por impactos, cambios de temperatura o materias extrañas. Si la inspección requiere retirar la cubierta, reemplace las cubiertas inmediatamente después de la inspección.

· Selección de juntas:Cuando conecte bridas metálicas de diferentes materiales, utilice juntas adecuadas para proteger la cara de la brida de PTFE. Generalmente, no se requieren juntas adicionales cuando se conectan a bridas compatibles revestidas de PTFE.

· Gestión de temperatura:Si se producen fugas a temperaturas elevadas, primero reduzca la temperatura del sistema a las condiciones ambientales antes de investigar la causa. Evite realizar ajustes mientras la válvula esté caliente.

· Sin soldadura:No realice operaciones de soldadura sobre o cerca de la válvula instalada, ya que el calor puede dañar permanentemente el revestimiento de PTFE.

· Apriete de pernos:Apriete las tuercas con brida uniformemente en un patrón diagonal con el par adecuado. Si la fuga persiste después de apretar, revise la cara de la brida de PTFE en busca de rayones o hendiduras que puedan requerir alisado con papel abrasivo fino.

· Dirección de flujo:Al instalar válvulas con requisitos direccionales, asegúrese de que la dirección del flujo coincida con la flecha marcada en el cuerpo de la válvula.

· Almacenamiento:Guarde las válvulas en un área interior seca y ventilada. No apile válvulas una encima de otra. Para un almacenamiento prolongado, mantenga los elementos de sellado en una posición ligeramente abierta para evitar la deformación permanente de las superficies de sellado.

· Operación manual:No utilice palanca adicional (por ejemplo, extensiones de tubería) para forzar el funcionamiento de la válvula. Aplique sólo fuerza manual razonable.

Cómo mantener

· Inspección periódica:Realice inspecciones visuales periódicas del exterior del cuerpo de la válvula para detectar signos de corrosión o fugas. Durante las paradas planificadas, inspeccione el revestimiento interno de PTFE para detectar decoloración, grietas, ampollas o delaminación. Realice comprobaciones operativas para garantizar un movimiento suave desde posiciones completamente abiertas a posiciones completamente cerradas.

· Limpieza adecuada:Utilice detergentes suaves y agua para la limpieza. Evite productos químicos agresivos que puedan ser incompatibles con el PTFE y nunca utilice herramientas de limpieza abrasivas como cepillos de alambre. Los materiales abrasivos pueden rayar la superficie de PTFE, comprometiendo sus propiedades antiadherentes y creando vías de ataque químico.

· Lubricación:Aplique lubricantes sólo a componentes mecánicos como roscas de vástago y conjuntos de actuadores. No aplique lubricante a las superficies de PTFE que entran en contacto con los medios del proceso, ya que el revestimiento es inherentemente autolubricante.

· Reemplazo de componentes:Reemplace las juntas y sellos de acuerdo con un programa de mantenimiento preventivo o ante el primer signo de desgaste o fuga. Estos componentes están diseñados como elementos de sacrificio y su reemplazo oportuno protege el conjunto de válvula más costoso.

· Precauciones de manejo:Durante la instalación y el mantenimiento, tenga cuidado de evitar rayones o abolladuras en el revestimiento. Los rayones profundos representan puntos potenciales de falla. Proteja la válvula de la luz solar directa durante el almacenamiento, ya que la exposición a los rayos UV puede degradar el PTFE con el tiempo.

· Pruebas posteriores al mantenimiento:Después de cualquier mantenimiento o reparación, pruebe la válvula de acuerdo con las normas pertinentes antes de devolverla al servicio. Asegúrese de que todas las válvulas reparadas cumplan con los requisitos de rendimiento y fugas antes de la instalación.

Preguntas frecuentes

P1: ¿Qué medios puede manejar la válvula de control revestida de PTFE?
A1:Las válvulas revestidas de PTFE son adecuadas para la mayoría de los medios corrosivos, incluidos ácido clorhídrico, ácido sulfúrico, ácido nítrico, disolventes orgánicos y diversos reactivos químicos. El PTFE es resistente a casi todos los productos químicos excepto a los metales alcalinos fundidos y al flúor elemental.

P2: ¿Cuál es la temperatura máxima de funcionamiento?
A2:Las válvulas estándar revestidas de PTFE funcionan hasta 160 °C. Algunos diseños con revestimientos de PTFE modificado o de fluoropolímero alternativo pueden ofrecer rangos de temperatura ampliados de hasta 180 °C.

P3: ¿Se puede utilizar la válvula para el control de estrangulación?
A3: Sí, esta es una válvula de control diseñada para modulación de flujo. Con una configuración adecuada de actuador y posicionador, proporciona un control de flujo preciso con características lineales o porcentuales iguales.

P4: ¿Cómo selecciono el actuador correcto?
A4:La selección del actuador depende del tamaño de la válvula, la presión de funcionamiento, el par de cierre requerido y la disponibilidad de la señal de control. Los actuadores neumáticos de diafragma son comunes para el control de modulación, mientras que los actuadores eléctricos se utilizan cuando el suministro neumático no está disponible.

P5: ¿Qué mantenimiento se requiere?
A5:El mantenimiento de rutina incluye inspecciones visuales periódicas, controles operativos, limpieza con detergentes suaves, lubricación de componentes mecánicos y reemplazo oportuno de juntas y sellos.

P6: ¿Cuál es el plazo de entrega típico?
A6:Los plazos de entrega varían según la especificación y la cantidad. Comuníquese con Zhuoyan para conocer los cronogramas de producción actuales y las estimaciones de entrega.

P7: ¿Está disponible la configuración personalizada?
A7:Sí, Zhuoyan ofrece personalización de materiales del cuerpo, tipos de revestimiento, opciones de actuadores y estándares de conexión para cumplir con requisitos de procesos específicos.
