Reductor de tubería farmacéutica revestido de PTFE

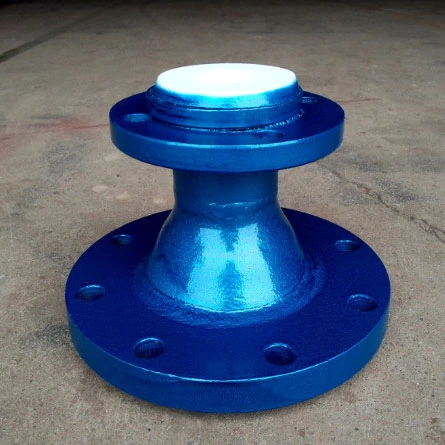

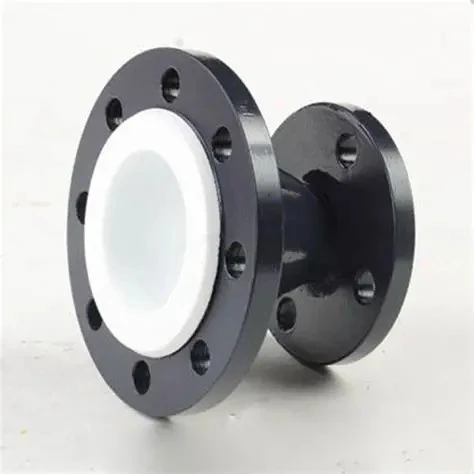

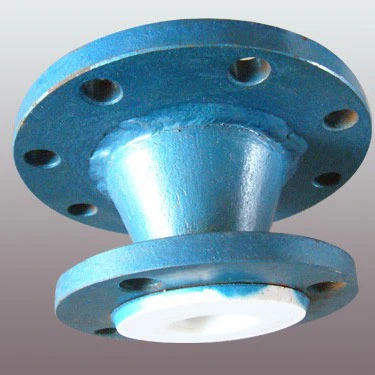

Un reductor de tuberías farmacéuticas revestido de PTFE ofrecido por la fábrica Zhuoyan de China es un accesorio de tubería que conecta dos tuberías de diferentes diámetros manteniendo una superficie interior resistente a la corrosión. El reductor consta de una carcasa exterior de acero al carbono o acero inoxidable con un revestimiento de PTFE (politetrafluoroetileno) adherido a la superficie interior. Este diseño combina la resistencia estructural del acero con la resistencia química del PTFE, lo que lo hace adecuado para el manejo de fluidos corrosivos en aplicaciones de procesamiento de alimentos, químicos y farmacéuticos.

Especificación técnica

¿Qué es el reductor de tuberías farmacéuticas revestido de PTFE?

Un reductor de tuberías farmacéuticas revestido de PTFE es un accesorio especializado que se utiliza para realizar la transición entre tamaños de tuberías en sistemas de procesamiento donde la pureza del producto y la resistencia a la corrosión son fundamentales. Cuenta con un revestimiento de PTFE que aísla el fluido del proceso de la pared de la tubería metálica. Esta configuración se usa comúnmente en la fabricación farmacéutica, donde es esencial mantener la integridad del producto y prevenir la contaminación metálica.

Principio de funcionamiento

El reductor de tuberías farmacéuticas revestidas de PTFE funciona proporcionando una ruta de flujo suave y químicamente inerte entre tuberías de diferentes tamaños. El revestimiento de PTFE se forma dentro de la carcasa de acero mediante un proceso de moldeo o extrusión, creando una barrera sin costuras que evita que los medios del proceso entren en contacto con la superficie metálica. Cuando se instala en un sistema de tuberías, el reductor permite que el fluido fluya desde una tubería de mayor diámetro a una más pequeña (o viceversa) mientras mantiene una superficie interior consistente y protegida contra la corrosión. Los extremos con bridas permiten conexiones seguras con juntas para evitar fugas.

Ventajas

· Resistencia química: El revestimiento de PTFE resiste la exposición a una amplia gama de ácidos, álcalis y disolventes orgánicos comúnmente utilizados en el procesamiento farmacéutico.

· Prevención de la contaminación: La superficie inerte de PTFE evita la lixiviación de iones metálicos y la contaminación del producto.

· Tolerancia a la temperatura: Funciona eficazmente desde -180°C a +160°C, acomodándose a diversas condiciones de proceso

· Mantenimiento reducido: La superficie lisa de PTFE resiste la acumulación de incrustaciones y sarro, lo que prolonga los intervalos de limpieza.

· Construcción duradera: La cubierta exterior de acero proporciona resistencia mecánica mientras que el revestimiento de PTFE soporta la exposición química

Prácticas comunes correctas e incorrectas en uso

Prácticas correctas:

· Inspeccione las superficies de sellado de las bridas para verificar que estén planas y limpias antes de la instalación.

· Utilice valores de torsión adecuados y apriete los pernos de la brida de manera uniforme

· Confirme que la orientación del reductor coincida con la dirección del flujo cuando corresponda

· Verifique periódicamente la integridad del sello en las conexiones de brida

Prácticas incorrectas:

· Evite rayar o dañar mecánicamente la superficie del revestimiento de PTFE.

· No opere más allá de la presión nominal de diseño.

· No utilizar fuera del rango de temperatura especificado.

· Evite el uso de materiales de junta incompatibles

Preguntas frecuentes

Q1: ¿Qué tipos de reductores hay disponibles?
A1:Están disponibles tanto reductores concéntricos (para transiciones verticales) como reductores excéntricos (para tuberías horizontales con nivel inferior o superior mantenido).

Q2: ¿Puede el reductor revestido de PTFE soportar el servicio de vacío?
A2:Sí, se pueden utilizar reductores revestidos de PTFE correctamente fabricados con un espesor de pared adecuado en condiciones de vacío.

Q3: ¿Cómo selecciono el tamaño de reductor correcto?
A3:Seleccione según los diámetros de las tuberías de entrada y salida, la presión de funcionamiento, la temperatura y el medio que se transporta. Consulte la tabla de especificaciones técnicas para combinaciones de tamaños estándar.

Q4: ¿Se puede reemplazar el revestimiento de PTFE?
A4:El revestimiento de PTFE está adherido permanentemente a la carcasa de acero durante la fabricación. Se debe reemplazar toda la unidad reductora si el revestimiento se daña.
