Tanque receptor de procesos químicos industriales revestido de PTFE

El tanque receptor de procesos químicos industriales revestido con PTFE es un recipiente de recolección intermedio dedicado desarrollado independientemente por la fábrica de Zhuoyan en China, que admite exclusivamente líneas de producción continuas de rectificación y síntesis química. A diferencia de los tanques de almacenamiento de materias primas de gran volumen, este tanque receptor presenta un volumen compacto pequeño, una interfaz de transferencia media rápida y una capacidad de soporte de vacío estable, y se utiliza especialmente para recolectar temporalmente destilados de alta corrosión, líquidos condensados ​​y efluentes de reacción generados en reactores frontales y torres de destilación.

El revestimiento integrado de PTFE sin costuras evita la contaminación cruzada del medio durante el cambio de lotes de producción, y los tamaños de bridas estandarizados permiten un acoplamiento rápido con varios equipos de proceso revestidos con flúor. Es ampliamente compatible en sistemas de producción completos de fluoroquímicos, farmacéuticos y nuevas energías, con registros de entrega estables a fábricas de productos químicos del Sudeste Asiático y Medio Oriente.

¿Qué es el tanque receptor de procesos químicos industriales revestido de PTFE?

El tanque receptor de procesos químicos industriales revestido de PTFE es un recipiente amortiguador de presión pequeña a media con carcasa de acero al carbono y revestimiento interior de PTFE activado por sodio sin costura, especialmente colocado en el extremo de salida de reactores y columnas de destilación en líneas cerradas de procesos químicos. Su función principal es la recepción instantánea, la amortiguación temporal y el transporte de transición de medios condensados ​​de alta temperatura, ácido-base y que contienen flúor. En comparación con los tanques de almacenamiento generales, tiene boquillas de proceso multiestándar reservadas en las paredes superiores y laterales para adaptarse a las tuberías de alimentación, bombeo de vacío, muestreo y detección de nivel de líquido. Todo el tanque adopta un diseño de revestimiento sin ángulo muerto para evitar que el medio residual cause contaminación entre lotes, y la estructura está optimizada para cambios de producción continuos de ciclo corto, adaptando perfectamente las condiciones de trabajo de procesos industriales intermitentes y cíclicos de 24 horas.

Principales ventajas competitivas

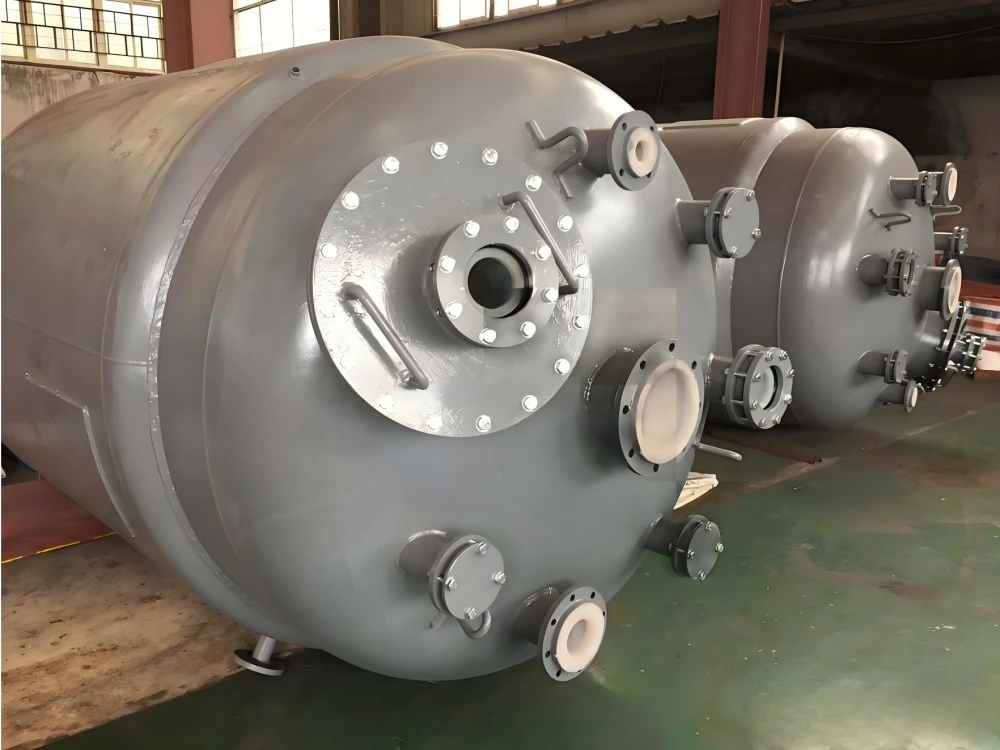

· Diseño de boquillas múltiples que combinan procesos dedicados Puerto de vacío reservado, puerto de muestreo, puerto de nivel de líquido y puerto de descarga en posiciones fijas, realiza un acoplamiento único con la columna de destilación, el condensador y la tubería revestida sin transformación secundaria, acorta en gran medida el ciclo de instalación de la línea de producción.

· Adaptación estable de presión negativa para destilación Revestimiento integral de PTFE pegado al vacío estrechamente unido a la carcasa de acero, puede funcionar de manera estable en un ambiente de destilación al vacío a largo plazo de -0,09 MPa, sin riesgo de que el revestimiento burbujee o se pele durante la condensación media.

· Adaptación de diseño compacto de volumen pequeño Rango de volumen principal de 50L-3000L, espacio de piso pequeño, se puede instalar en soportes de plataforma encima del equipo sin ocupar una gran área de almacenamiento en el suelo de la fábrica.

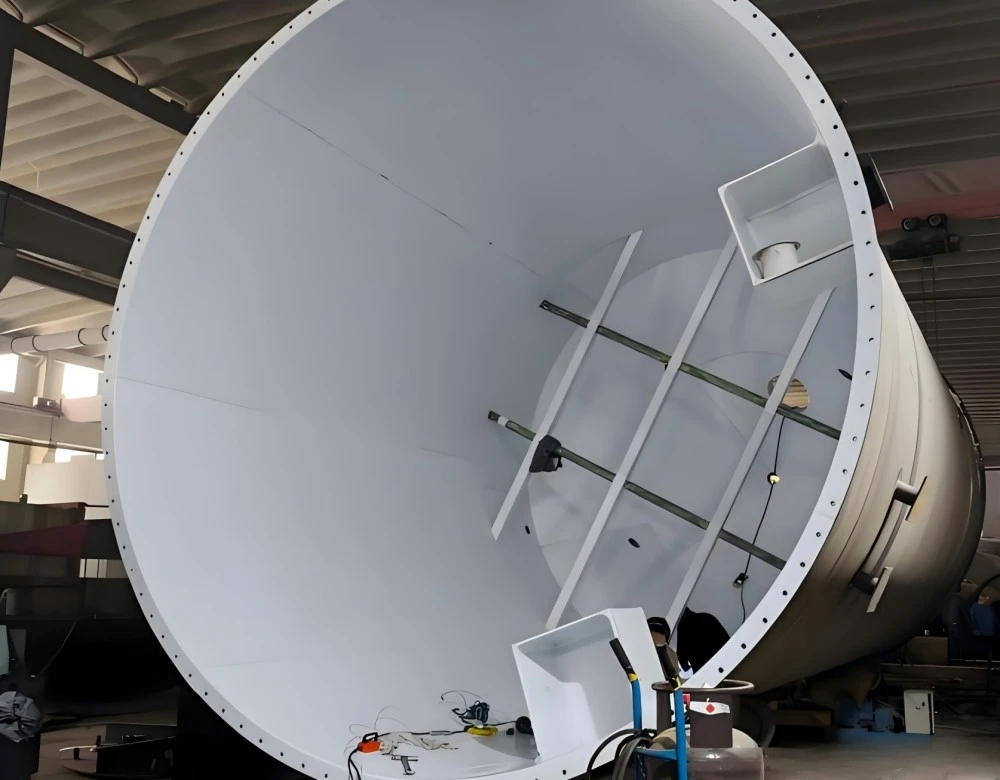

· Revestimiento sin ángulo muerto para evitar residuos del medio. Todas las esquinas de las paredes interiores y las posiciones de soldadura de las boquillas están completamente envueltas con material de PTFE sin costuras, sin espacios ocultos de retención del medio, lo que garantiza eficazmente estándares de producción de alta pureza para proyectos químicos farmacéuticos y electrónicos.

· Cambio rápido de lotes y fácil limpieza La superficie interior lisa de PTFE reduce la adhesión del medio, la estructura inferior de descarga rápida acorta el tiempo de limpieza del tanque entre diferentes lotes de fórmula y mejora la eficiencia de producción general.

· Sistema de interfaz estándar unificado Todas las bridas adoptan el estándar unificado anticorrosión HG20536, pueden combinarse indistintamente con accesorios de tubería, columnas y reactores revestidos de PTFE de la serie completa de Zhuoyan, y realizan adquisiciones de soporte integrales.

Tabla completa de especificaciones técnicas

Sugerencias para la selección de modelos profesionales

1.Seleccione el volumen según el ciclo de producción

Proceso de cambio frecuente de lotes cortos: elija un mini tanque receptor de 50L-500L; Línea de producción de rectificación continua las 24 horas: adopte el modelo de tamaño mediano 1000L-3000L para reducir la frecuencia de descarga.

2.Seleccione el espesor del revestimiento según la propiedad media

Ácido ordinario, disolvente orgánico: revestimiento de PTFE estándar de 3 mm; ácido fluorhídrico, medio condensado fluorado: actualice a un revestimiento sin costuras de 4 mm de espesor.

3. Coincidencia de condiciones de trabajo al vacío

Si el sistema de destilación funciona bajo un vacío prolongado por debajo de -0,07 MPa, informe a nuestro equipo técnico para fortalecer el proceso de unión al vacío del revestimiento del tanque.

4.Confirmación de la interfaz del equipo coincidente

Proporcione el tamaño de la brida y la cantidad de boquillas de su reactor frontal/columna de destilación, ajustamos el diseño de las boquillas del tanque receptor de forma gratuita para lograr un acoplamiento perfecto.

5.Diferenciación del entorno de instalación

Instalación suspendida de plataforma: suministro de accesorios de soporte fijo livianos; Colocación independiente del suelo: estructura de base antideslizante engrosada personalizada.

Flujo completo de inspección de producción y control de calidad

· Mecanizado de precisión de carcasa de acero Pulido completo de todas las costuras de soldadura del cuerpo de la boquilla y del tanque, desengrasado a alta temperatura para eliminar la tensión de soldadura interna, evitar la delaminación del revestimiento causada por la deformación térmica.

· Chorro de arena estándar de grado Sa2.5 Tratamiento rugoso uniforme en la pared interior para maximizar la fuerza adhesiva de la lámina de PTFE y garantizar la estabilidad de la operación de vacío a largo plazo.

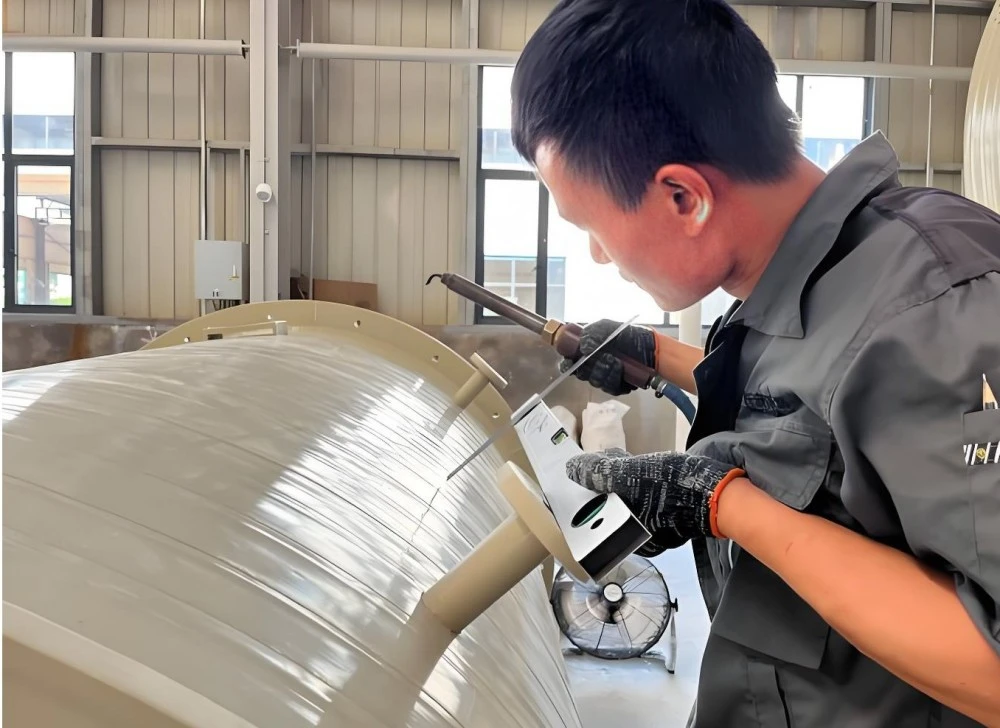

· Laminación al vacío por activación de sodio Importe lámina de PTFE después de un tratamiento de activación especial, pegado sin costuras al vacío en un taller limpio de grado 10,000, soldadura doble de PFA en todas las juntas de las boquillas.

· Inspección de escaneo de chispas de 10 KV de pared completa Inspeccione cada esquina interior y la posición del revestimiento de la boquilla uno por uno para encontrar pequeños espacios en el revestimiento que puedan causar fugas de medio.

· Prueba de retención de presión hidráulica 1,2 veces la prueba de presión de agua de diseño, mantenga la presión durante 30 minutos sin caída de presión para confirmar la estanqueidad general.

· Limpieza terminada y embalaje protector Retire el polvo residual del taller dentro del tanque, selle todas las boquillas con tapas protectoras de PTFE, adopte una caja de madera reforzada para el transporte marítimo.

Preguntas frecuentes

P1: ¿Puede este tanque receptor de procesos químicos industriales revestido de PTFE funcionar de manera estable bajo destilación al vacío prolongada?

R: Sí, el revestimiento integral pegado al vacío puede soportar continuamente una presión negativa de -0,09 MPa sin burbujear ni desprenderse durante la recolección de condensado.

P2: ¿Qué tamaño de volumen es adecuado para la línea de producción de síntesis intermitente farmacéutica?

R: Se recomienda un tanque receptor pequeño de 50 L a 500 L para talleres farmacéuticos con cambio frecuente de lotes de fórmula.

P3: ¿Se puede ajustar la cantidad y posición de las boquillas reservadas del tanque según sea necesario?

R: Personalizamos completamente el diseño de los puertos de alimentación, vacío y muestreo de acuerdo con el plano de la línea de producción de los clientes.

P4: ¿El tanque receptor tiene ángulos muertos de residuos medios que afectan la producción de alta pureza?

R: Todas las posiciones internas de soldadura y boquilla están completamente envueltas por un revestimiento de PTFE sin costura, sin estructura de retención del medio en ángulo muerto.

P5: ¿Cuál es el período de garantía del revestimiento de PTFE para este tanque receptor de proceso?

R: Todo el revestimiento de PTFE goza de una garantía global de 5 años, excluyendo rayones artificiales y daños por mal funcionamiento.

P6: ¿Se puede combinar con su columna de destilación revestida de PTFE y su reactor como un conjunto completo?

R: Todos los estándares de bridas están unificados, lo que respalda la adquisición integral de equipos de proceso completos, incluidos el reactor, la columna y el tanque receptor.
