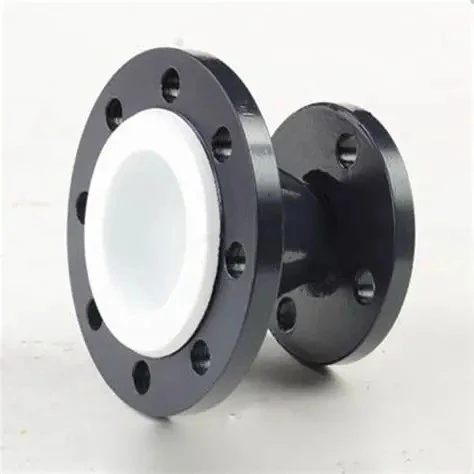

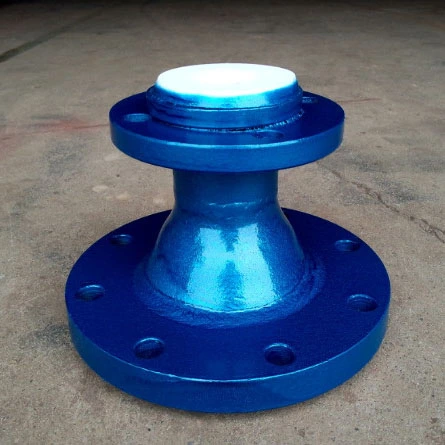

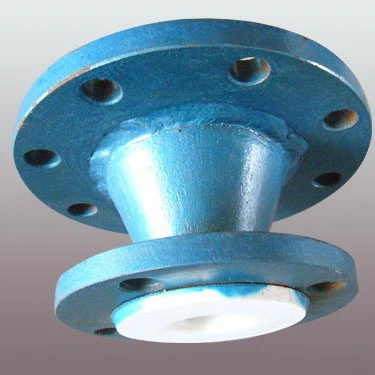

Reductor de tubería de producción química revestido de PTFE

El reductor de tuberías de producción química revestido de PTFE de Zhuoyan es un accesorio de tubería crítico que se utiliza para conectar tuberías de diferentes diámetros en sistemas de procesamiento de químicos. El producto combina una carcasa exterior de acero al carbono o acero inoxidable con un revestimiento denso de PTFE, lo que garantiza resistencia mecánica y una resistencia excepcional a la corrosión. Este reductor se aplica ampliamente en las industrias química, farmacéutica, petroquímica y cloro-álcalina donde se manipulan ácidos, álcalis y disolventes orgánicos agresivos. Zhuoyan se centra en la fabricación de precisión para garantizar la integridad del revestimiento y un rendimiento a prueba de fugas.

¿Qué es el reductor de tuberías de producción química revestido de PTFE?

Un reductor de tubería revestido de PTFE es un accesorio cónico que hace la transición del flujo de una tubería de mayor diámetro a una tubería de menor diámetro (o viceversa) en un sistema de tuberías. El revestimiento de PTFE actúa como una barrera entre la carcasa metálica y el fluido corrosivo del proceso, evitando el ataque químico al sustrato metálico. Este diseño permite que el reductor maneje servicios corrosivos de alta temperatura y alta presión mientras mantiene características de flujo suave y reduce la turbulencia.

Especificaciones técnicas

Ventajas clave

· Inercia química:El revestimiento de PTFE resiste los productos químicos corrosivos comunes, incluidos el ácido clorhídrico, el ácido sulfúrico, el ácido nítrico y la soda cáustica, lo que garantiza una estabilidad a largo plazo.

· Diámetro interior liso:La superficie antiadherente de PTFE minimiza la caída de presión, reduce la incrustación y facilita la limpieza.

· Protección mecánica:La carcasa exterior de acero proporciona soporte estructural contra cargas e impactos externos, mientras que el revestimiento permanece protegido químicamente.

· Diseño a prueba de fugas:Las caras de brida mecanizadas con precisión y la superposición del revestimiento garantizan un sellado hermético en los puntos de conexión.

· Tamaños personalizables:Zhuoyan ofrece reductores en varios diámetros, presiones nominales y conexiones finales para adaptarse a los sistemas de tuberías existentes.

· Larga vida útil:Los reductores Zhuoyan correctamente instalados ofrecen un funcionamiento estable durante períodos prolongados, lo que reduce la frecuencia de mantenimiento y los costos de reemplazo.

Campos de aplicación

· Plantas de procesamiento químico:Transporte de ácidos, álcalis, sales y disolventes orgánicos en reactores, columnas de destilación y tanques de almacenamiento.

· Petroquímica y refinación:Transferencia de medios corrosivos en unidades de craqueo, sistemas de desulfuración y líneas de tratamiento de residuos.

· Acabados y enchapados de metales:Baños de decapado ácido, soluciones de grabado y manipulación de efluentes residuales.

· Generación de energía:Sistemas de desulfuración de gases de combustión (FGD) y circuitos de agua de refrigeración con aditivos agresivos.

Proceso de fabricación y flujo de trabajo

1. Preparación de la concha:Los tubos de acero se cortan, sueldan (si es necesario) y mecanizan según las dimensiones del reductor y las caras de las bridas especificadas.

2. Moldura de revestimiento:El polvo de PTFE se comprime y se sinteriza en una preforma, o la lámina de PTFE se envuelve y se fusiona para formar una capa de revestimiento uniforme.

3. Inserción del revestimiento:El revestimiento de PTFE se inserta en la carcasa de acero, con la cara de la brida del revestimiento superpuesta a la cara de la brida de acero para sellar.

4. Revestimiento de brida:Las caras de las bridas están mecanizadas de forma plana para garantizar una superficie lisa y uniforme para el sellado de juntas.

5. Prueba de vacío:Cada reductor se somete a una prueba de estanqueidad al vacío para detectar posibles huecos o delaminación entre el revestimiento y la carcasa.

6. Prueba de presión hidrostática:El reductor ensamblado se prueba a una presión nominal de 1,5 veces para detectar fugas e integridad estructural.

7. Inspección final:Verificación dimensional, medición del espesor del revestimiento e inspección visual antes del embalaje.

Precauciones de uso

· Límites de temperatura:No exceda la temperatura máxima de funcionamiento continuo del revestimiento de PTFE para evitar que se ablande o se deforme.

· Aumentos de presión:Evite picos repentinos de presión o golpes de ariete, que pueden dañar el revestimiento o provocar el aflojamiento de las juntas.

· Compatibilidad química:Aunque el PTFE es ampliamente resistente, siempre verifique la compatibilidad con fluidos de proceso específicos, especialmente a temperaturas elevadas.

· Apriete de pernos de brida:Siga las secuencias y valores de torsión recomendados para garantizar una compresión uniforme de la junta y evitar la distorsión del revestimiento.

· Manipulación y almacenamiento:Proteja las caras de las bridas y las superficies del revestimiento contra rayones e impactos durante el transporte y el almacenamiento. Mantener en el interior y alejado de la luz solar directa.

· Inspección antes de su uso:Verifique si hay algún daño visible en las caras del revestimiento o de la brida antes de la instalación. Reemplace si encuentra grietas o deformaciones.

Preguntas frecuentes

P1: ¿Puede este reductor manejar ácido clorhídrico a 150 °C?

A1: Sí, el PTFE es estable en ácido clorhídrico hasta 180°C. Sin embargo, verifique las condiciones de presión y consulte a Zhuoyan para obtener recomendaciones de servicio específicas.

P2: ¿Cuál es el plazo de entrega estándar para tamaños personalizados?

A2: Los tamaños estándar suelen estar disponibles en un plazo de 10 a 20 días laborables. Los diámetros personalizados o materiales especiales pueden requerir entre 25 y 30 días hábiles, según la cantidad del pedido.

P3: ¿Zhuoyan proporciona guías o vídeos de instalación?

A3:Sí, Zhuoyan proporciona instrucciones con cada pedido. Si es necesario, se puede proporcionar guía por vídeo remota.

Q4: ¿Puedo obtener una muestra para realizar pruebas antes de realizar un pedido al por mayor?

A4: Sí, se aceptan pedidos de muestra. Comuníquese con nuestro equipo de ventas para analizar las especificaciones, el costo y el tiempo de entrega para la producción de muestras.
