Recipiente receptor de productos químicos resistente a los ácidos revestido de PTFE

El recipiente receptor de productos químicos resistente al ácido revestido de PTFE pertenece al equipo intermedio de amortiguación del lado del proceso, especialmente optimizado para condiciones de trabajo de recepción de fluidos ácidos, diferentes de los tanques receptores multimedia de uso general y los grandes tanques de almacenamiento estáticos. Se instala en posiciones de salida de columnas de destilación ácida, reactores ácidos y unidades de condensación, para la recolección instantánea de condensado ácido caliente y líquido de descarga de reacción.

El condensado ácido caliente conlleva tanto un impacto en la temperatura como un riesgo de erosión ácida; Los receptores de metal comunes sufrirán una rápida corrosión, mientras que los contenedores de plástico comunes no pueden soportar el vacío del proceso y el impacto del condensado de alta temperatura. Este receptor combina una carcasa de acero al carbono resistente a la presión y un revestimiento interior de PTFE completamente envuelto sin costuras, lo que hace frente eficazmente a la entrada periódica de líquido ácido caliente.

Ampliamente utilizado en líneas de producción de síntesis de ácido, recuperación de residuos de ácido de decapado y recuperación de condensación fluoroquímica para plantas químicas en el extranjero.

Tabla completa de especificaciones técnicas

¿Qué es el recipiente receptor de productos químicos resistente a los ácidos revestido de PTFE?

El recipiente receptor de productos químicos resistente al ácido revestido de PTFE es un recipiente intermedio que soporta presión y está dedicado a bucles de procesos químicos ácidos. Consiste en una carcasa exterior de acero al carbono resistente a la presión y un revestimiento interior de PTFE sin costuras, laminado al vacío, que cubre la cavidad del tanque, la boca de acceso y todas las boquillas de conexión. Su función principal es la recepción transitoria y el almacenamiento en búfer de corto tiempo de condensado ácido caliente y líquido de descarga del proceso proveniente de reactores o columnas de destilación aguas arriba, antes de transferir el medio a unidades de almacenamiento o tratamiento posteriores. No se utiliza para almacenamiento estático a largo plazo ni para reacciones de agitación química. Equipado con boquillas dedicadas para entrada de condensado, monitoreo de nivel de líquido, equilibrio de vacío y salida de líquido ácido. Disponible en formas estructurales verticales y horizontales, y se conecta con un sistema de tuberías resistentes a los ácidos revestido de PTFE a través de bridas anticorrosión HG20536.

Ventajas principales del producto

1. Anticorrosión orientada al objetivo para condensado de ácido caliente El revestimiento de PTFE de área completa resiste la abrasión y la erosión causadas por el condensado ácido caliente que ingresa periódicamente y resuelve el problema de falla prematura de los receptores metálicos bajo impactos alternos de ácido caliente.

2. Adaptación del proceso equilibrado al vacío Rendimiento estable bajo el estado de trabajo de presión micronegativa del proceso, coincide con el flujo de trabajo de recolección de condensado ácido de destilación al vacío, evita la delaminación del revestimiento bajo fluctuaciones periódicas de presión.

3. Boquilla múltiple personalizada para circuito de proceso ácido Boquillas funcionales previamente reservadas para entrada de condensado, indicador de nivel de líquido, equilibrio de vacío y descarga de líquido ácido. No es necesaria una apertura adicional del orificio en el sitio, lo que evita daños en el revestimiento causados ​​por el procesamiento secundario.

4. Superficie interior con bajo contenido de residuos para el cambio de lotes de ácido La pared interior suave y antiadherente de PTFE reduce los residuos del medio ácido, es conveniente para el lavado al cambiar diferentes lotes de ácido y reduce el riesgo de contaminación cruzada entre diferentes ciclos de producción de tipos de ácido.

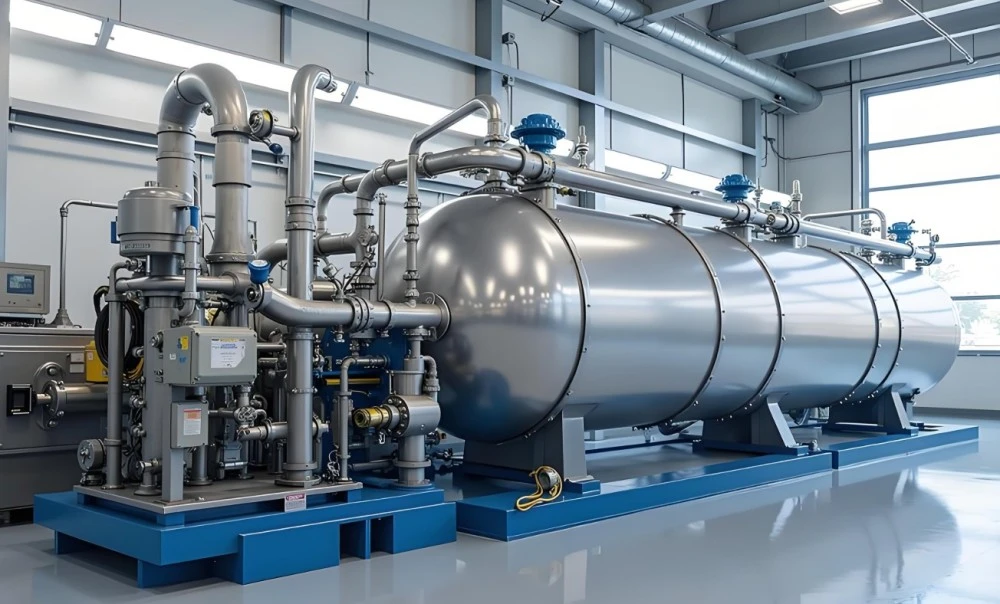

5. Opciones de forma de instalación dual Tipo compacto vertical para montaje en plataforma encima del equipo; Versión horizontal con soporte para espacio de taller de altura limitada, adaptación flexible al diseño de tuberías aguas arriba y aguas abajo.

6. Compatibilidad de interfaz anticorrosión unificada Estándar de brida HG20536 totalmente revestida de PTFE, acoplamiento sin costuras con reactor revestido resistente al ácido Zhuoyan, columna de destilación, tubería y accesorios para una adquisición integral completa del proceso ácido.

Principales campos de aplicación

Se aplica principalmente en enlaces de amortiguación de procesos de producción de productos químicos relacionados con ácidos, con registros de entrega en el extranjero para plantas de productos químicos inorgánicos del Sudeste Asiático y Medio Oriente:

Línea de destilación de ácido inorgánico: recepción de condensado para ácido clorhídrico, proceso de rectificación de ácido nítrico

Planta fluoroquímica: amortiguación temporal de condensado caliente que contiene ácido fluorhídrico

Proyecto de recuperación de residuos ácidos del decapado: Recepción de efluentes ácidos residuales del taller de decapado.

Síntesis de ácidos químicos finos: amortiguación a corto plazo del líquido de descarga de reacción ácida

Tratamiento de líquidos residuales corrosivos para protección del medio ambiente: recepción inicial de aguas residuales ácidas concentradas

Taller de pruebas de procesos ácidos a escala piloto: recolección intermedia para reacciones piloto ácidas en lotes pequeños

Proceso de producción estándar

1. Soldadura integral de la carcasa de acero al carbono, pulido completo de la cavidad interna del tanque y todas las costuras de soldadura de la boquilla para eliminar las esquinas afiladas.

2. Desengrasado a alta temperatura a 500 ℃ para eliminar la tensión residual de la soldadura y evitar la deformación del revestimiento bajo impactos periódicos de ácido caliente.

3. El chorro de arena pesado de grado Sa2.5 para la superficie de la cavidad interior garantiza una alta resistencia adhesiva para la lámina de PTFE.

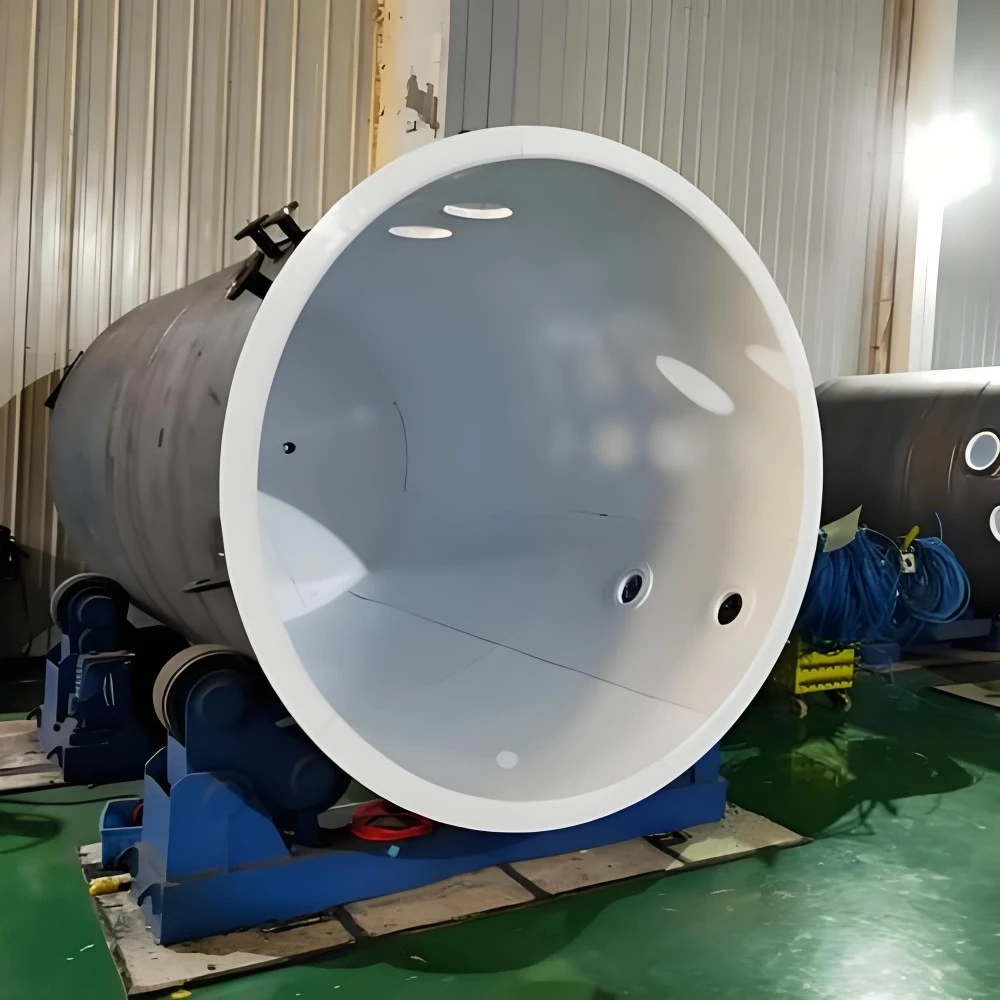

4. Tratamiento de activación con sodio de láminas crudas de PTFE importadas; Laminación sin costuras al vacío dentro de un taller limpio de grado 10000. Doble soldadura termofusible de PFA para todas las esquinas de transición de las boquillas que soportan la corrosión por condensación ácida.

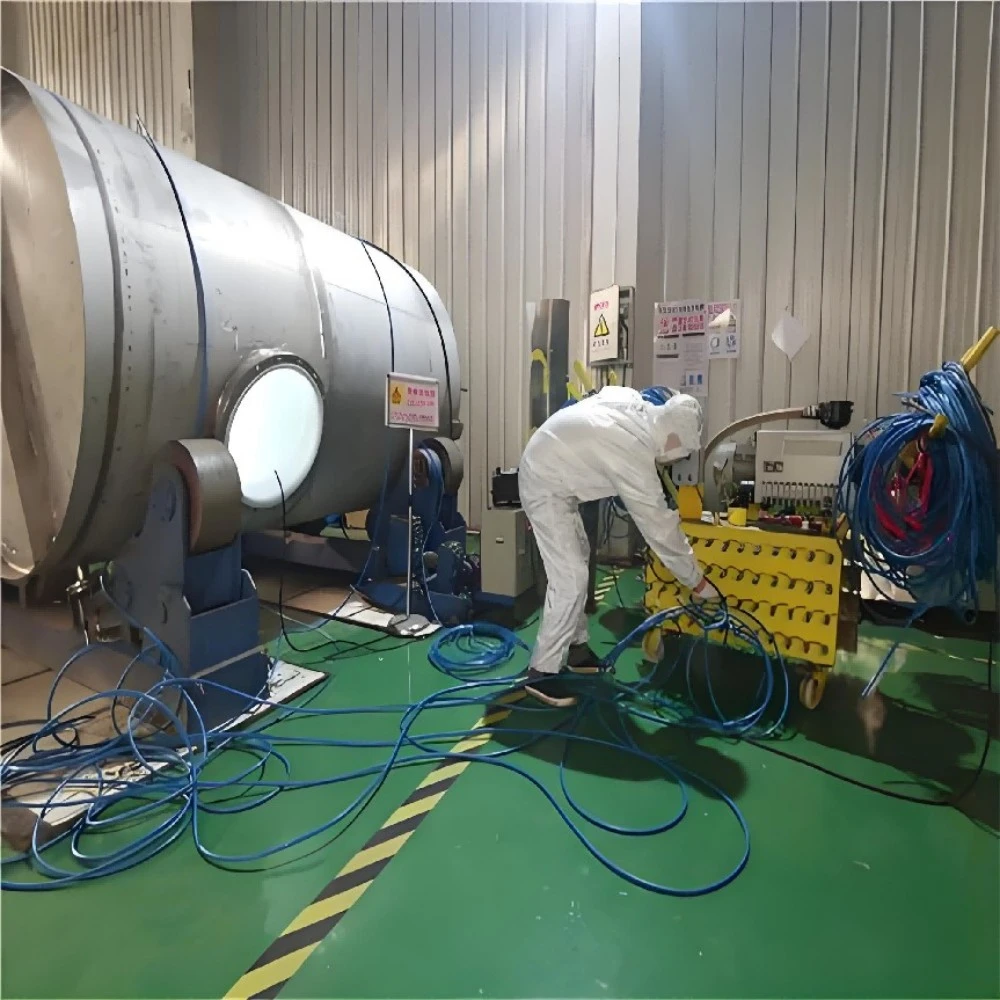

5. Inspección de escaneo de chispas móvil de 10 KV de pared completa, detección de enfoque en posiciones de unión de boquilla, tanque y cuerpo vulnerables a la penetración de ácido.

6. Prueba de retención hidráulica de presión de diseño 1,2 veces, mantenga la presión durante 30 minutos sin caída de presión.

7. Limpieza de la cavidad interior para eliminar el polvo del taller; Cada abertura de la brida está sellada con tapas protectoras antirrayas de PTFE dedicadas. Embalaje en caja de madera reforzada para transporte marítimo-terrestre.

Preguntas frecuentes

P1: ¿Puede este recipiente receptor de productos químicos resistente al ácido revestido de PTFE recolectar condensado caliente que contiene ácido fluorhídrico? R: Puede funcionar para condensado caliente que contiene HF cuando se actualiza a un revestimiento de PTFE de 3 mm de espesor; informe la composición del condensado antes de realizar el pedido.

P2: ¿Qué opciones de instalación están disponibles para este recipiente receptor de proceso ácido? A: Tipo compacto vertical para montaje en plataforma de equipos; Versión horizontal con silla de montar para una distribución del taller con poca altura.

P3: ¿Se permite la perforación en el sitio para agregar boquillas adicionales después de la entrega? R: Está estrictamente prohibido perforar o cortar en el sitio, ya que destruirá el revestimiento integral de PTFE; Confirme todas las posiciones de las boquillas en la etapa de dibujo de preproducción.

P4: ¿Puede este recipiente receptor coincidir con la columna de destilación resistente a los ácidos y las tuberías revestidas existentes? R: Adopta el estándar de brida anticorrosión unificada HG20536 y puede acoplarse directamente con nuestros equipos de proceso y accesorios de tubería revestidos de flúor resistentes a los ácidos de serie completa.

P5: ¿Qué inspecciones pasará cada buque receptor antes del envío? R: Cada unidad se somete a un escaneo de chispas de pared completa (énfasis en las juntas de las boquillas) más una doble prueba de estanqueidad de retención de presión hidráulica.

P6: ¿Qué cubre la garantía oficial? R: Garantía estructural de 10 años con carcasa de acero al carbono; Revestimiento de PTFE Garantía de 5 años (excluidos rayones artificiales, impactos y daños por mal funcionamiento); Boquillas y accesorios Garantía de 2 años.
