Tubería química industrial revestida de PTFE

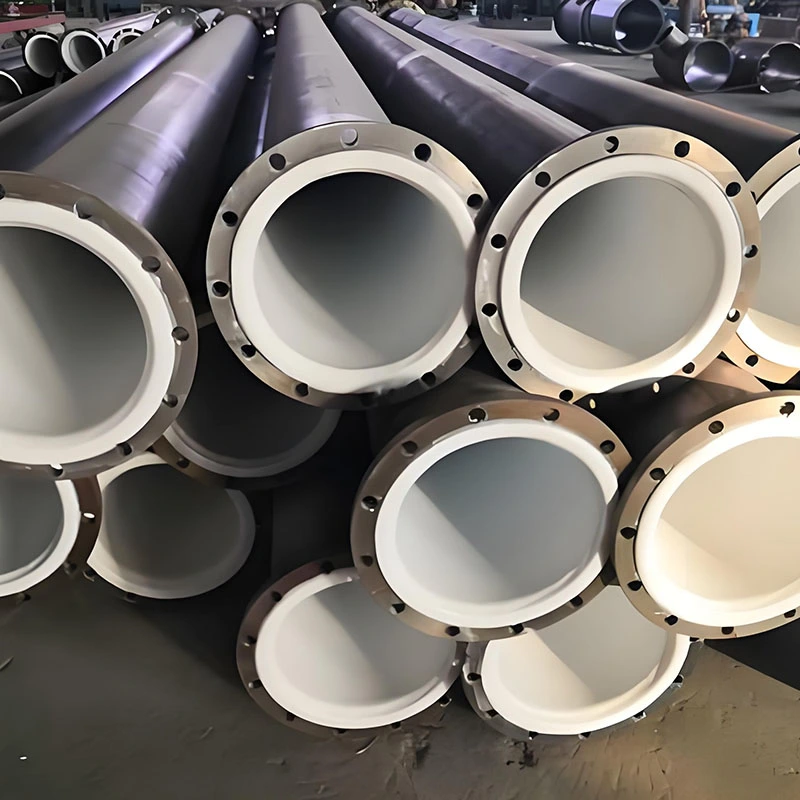

La tubería para productos químicos industriales revestida de PTFE de Zhuoyan es un sistema de tuberías compuestas diseñado para el transporte seguro y eficiente de medios químicos altamente corrosivos. La tubería consta de una carcasa exterior de acero al carbono que proporciona resistencia estructural y resistencia a la presión, y un revestimiento interior de PTFE que proporciona resistencia a la corrosión.

Con más de diez años de experiencia en revestimientos industriales resistentes a la corrosión, Zhuoyan ha desarrollado procesos de fabricación avanzados para garantizar la integridad y la vida útil de sus tuberías revestidas de PTFE. Este producto está diseñado para cumplir con los requisitos de industrias como la de química fina, petroquímica, farmacéutica, pesticidas, semiconductores y protección del medio ambiente. El producto está disponible en varios diámetros y longitudes nominales y se puede personalizar según condiciones de funcionamiento y requisitos de instalación específicos.

¿Qué es una tubería revestida de PTFE?

Las tuberías revestidas de PTFE son tuberías resistentes a la corrosión con una superficie interior cubierta por una capa de politetrafluoroetileno (PTFE). El PTFE, a menudo llamado el "rey de los plásticos", es un fluoropolímero de alto rendimiento reconocido por su excelente inercia química, amplio rango de temperaturas de funcionamiento y propiedades antiadherentes.

El revestimiento interior actúa como una barrera entre el medio transportado y la pared de la tubería metálica, evitando que los productos químicos corroan el sustrato de acero. Este diseño es particularmente importante cuando se manejan medios altamente corrosivos, como ácidos concentrados (ácido sulfúrico, ácido clorhídrico, ácido nítrico, agua regia), álcalis fuertes, halógenos (cloro, flúor, bromo, yodo) y muchos solventes orgánicos. El revestimiento de PTFE protege la tubería metálica de la corrosión, extendiendo así la vida útil del sistema de tuberías, reduciendo los costos de mantenimiento y garantizando la seguridad y pureza de los fluidos del proceso. Las tuberías revestidas de PTFE de Zhuoyan se fabrican utilizando resina de PTFE de alta calidad y tecnología de revestimiento avanzada, lo que proporciona un rendimiento confiable incluso en entornos que requieren resistencia a la corrosión.

Características y ventajas clave

1. Resistencia química superior: Los revestimientos de PTFE exhiben una excelente resistencia a una amplia gama de sustancias corrosivas, incluidos ácidos fuertes, álcalis fuertes, disolventes orgánicos, halógenos y oxidantes. Esto garantiza un funcionamiento fiable incluso cuando se manipulan productos químicos altamente corrosivos, minimizando el riesgo de fallo de la tubería debido a la corrosión.

2. Amplio rango de temperatura de funcionamiento:Las tuberías para productos químicos industriales revestidas con PTFE de Zhuoyan pueden funcionar de forma fiable en un amplio rango de temperaturas. Este amplio rango de estabilidad térmica hace que las tuberías sean adecuadas para condiciones operativas que implican fluctuaciones extremas de temperatura.

3. Alta impermeabilidad: El revestimiento de PTFE denso y altamente cristalino exhibe una excelente impermeabilidad a gases y líquidos como cloro, oxígeno, vapor de agua y ácido clorhídrico. Esta impermeabilidad es crucial para evitar que medios corrosivos penetren en el revestimiento y corroan el sustrato de acero.

4. Superficie antiadherente y de baja fricción:El PTFE tiene uno de los coeficientes de fricción más bajos entre los materiales sólidos. Su superficie antiadherente y autolimpiante evita la acumulación de depósitos, reduce la resistencia al flujo y minimiza el riesgo de obstrucción. Esta propiedad es especialmente beneficiosa para procesos donde la pureza del producto es esencial o cuando se manipulan medios que tienden a polimerizarse o depositarse.

Principio de funcionamiento y proceso de producción.

El principio de funcionamiento de la tubería revestida de PTFE se basa en la combinación sinérgica de las propiedades mecánicas de la carcasa de acero y la resistencia química del revestimiento de PTFE. La tubería de acero proporciona la integridad estructural para contener presión y cargas mecánicas, mientras que el revestimiento de PTFE actúa como una barrera químicamente inerte que evita el contacto entre el fluido corrosivo y el sustrato metálico.

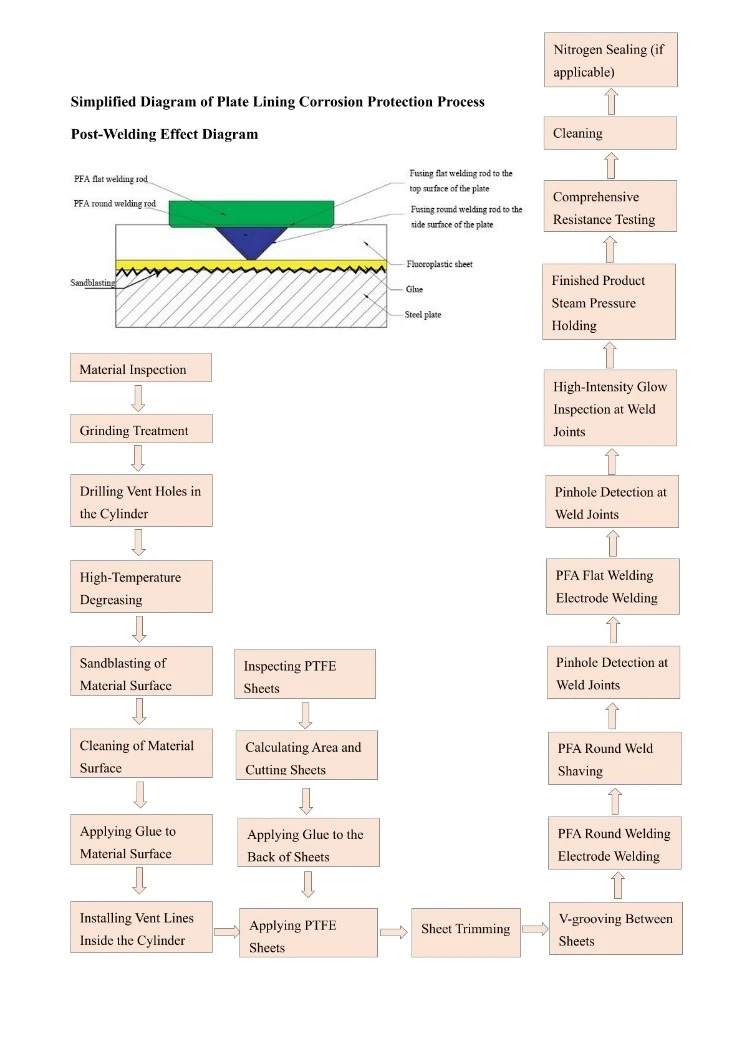

La fabricación de una tubería revestida de PTFE de alta calidad implica una serie de pasos precisos y controlados para garantizar la integridad y el rendimiento del producto final. Este proceso incluye:

1. Inspección de materiales:Las materias primas, incluidos los tubos de acero y la resina de PTFE, se inspeccionan para verificar su calidad y cumplimiento.

2. Preparación de la superficie:La superficie interior de la tubería de acero se prepara mediante procesos como esmerilado, desengrasado a alta temperatura y chorro de arena para lograr una superficie limpia y rugosa que promueva la adhesión.

3. Aplicación de imprimador/adhesivo:Se aplica una imprimación o adhesivo especializado a la superficie de acero preparada para mejorar la fuerza de unión entre el acero y el revestimiento de PTFE.

4. Instalación del revestimiento:El revestimiento de PTFE se inserta en la tubería de acero. Esto se puede lograr mediante varios métodos, como pasar un revestimiento ligeramente sobredimensionado a través de un troquel reductor y permitir que se expanda contra la pared de acero, o mediante el uso de un proceso de estampado en el que el tubo de acero se reduce mecánicamente alrededor del revestimiento. Para tuberías de mayor diámetro, un proceso de revestimiento de láminas implica aplicar adhesivo tanto a la superficie de acero como a las láminas de PTFE y luego unirlas cuidadosamente con técnicas especializadas.

5. Sinterización/Fusión:La tubería ensamblada se calienta en un horno de temperatura controlada a un perfil de temperatura específico para fusionar el PTFE, curar el adhesivo y aliviar cualquier tensión residual en el revestimiento. Este paso también garantiza que el PTFE se ajuste firmemente a la pared de acero.

Control de calidad y pruebas:

Las tuberías terminadas se someten a pruebas rigurosas, que incluyen inspección visual, medición de espesor, pruebas de chispas eléctricas para la detección de poros y pruebas de adhesión para garantizar la calidad e integridad del revestimiento.

Especificaciones y modelos

Zhuoyan ofrece tuberías revestidas de PTFE en una variedad de tamaños y configuraciones estándar. Las siguientes son especificaciones típicas. Los tamaños personalizados están disponibles bajo petición.

Áreas de aplicación

Las tuberías revestidas de PTFE de Zhuoyan se utilizan ampliamente en industrias donde la resistencia a la corrosión, la pureza y la confiabilidad son primordiales. Las aplicaciones típicas incluyen:

Industria de Química Fina: Transporte de intermedios corrosivos, ácidos y solventes.

Industria Petroquímica: Manejo de medios agresivos en procesos de refino y petroquímica.

Industria farmacéutica: Transferencia de productos químicos de alta pureza e ingredientes farmacéuticos activos (API) donde la pureza del producto es crítica.

Industria de Pesticidas: Transporte de materias primas corrosivas y productos terminados.

Industria de semiconductores: transporte de productos químicos de proceso corrosivos y de alta pureza y flujos de residuos.

Protección Ambiental: Manejo de ácidos residuales corrosivos, álcalis y aguas residuales industriales.

Industria Cloro-Alcalina: Transporte de cloro, sosa cáustica y otros medios altamente corrosivos.

Industria energética: sistemas de desulfuración de gases de combustión (FGD) y manipulación de productos químicos corrosivos en plantas de energía.

Precauciones de uso

Para garantizar un rendimiento óptimo y una larga vida útil de las tuberías revestidas de PTFE de Zhuoyan, se deben observar las siguientes precauciones:

1. Límites de temperatura:Evite operar la tubería continuamente a la temperatura máxima nominal del revestimiento de PTFE o por encima de ella (por ejemplo, más de 160 °C para el grado estándar), ya que esto puede provocar ablandamiento, deformación y reducción de la vida útil.

2. Gestión de la presión: asegúrese de que las presiones operativas no superen las especificadas.clasificación. Se deben evitar los aumentos repentinos de presión para evitar tensiones mecánicas en el revestimiento y las bridas.

3. Compatibilidad química:Si bien el PTFE es resistente a la mayoría de los productos químicos, es susceptible al ataque de metales alcalinos fundidos y flúor elemental a altas temperaturas. Confirme la compatibilidad química con Zhuoyan para medios inusuales o extremos.

4. Instalación:Las bridas se deben apretar uniformemente y con el par correcto para evitar sobrecargar las bridas y provocar fugas. Las tuberías deben tener un soporte adecuado para evitar hundimientos o vibraciones.

5. Manejo:El PTFE tiene una resistencia a la fluencia relativamente baja; Evite cargas puntuales localizadas o impactos bruscos que podrían deformar permanentemente el revestimiento.

6. Inspección:Inspeccione periódicamente la tubería, especialmente las conexiones de brida y las áreas expuestas a altas temperaturas o ciclos de presión, para detectar signos de fugas o degradación de la junta de la brida.

7. Precomisionado:Asegúrese de que el sistema de tuberías esté limpio y libre de residuos antes de la puesta en marcha para evitar daños al revestimiento de PTFE.

Preguntas frecuentes

P1: ¿Cuál es la temperatura máxima de funcionamiento para las tuberías revestidas de PTFE de Zhuoyan?
R1: La tubería revestida de PTFE estándar puede funcionar de forma continua hasta aproximadamente 160 °C. Para aplicaciones que requieren temperaturas más altas, Zhuoyan ofrece soluciones de ingeniería y puede recomendar materiales alternativos como PFA.

P2: ¿Cómo resiste el revestimiento de PTFE la permeación?
R2: Zhuoyan utiliza PTFE de alta densidad y un proceso de revestimiento preciso para formar un revestimiento denso y grueso. Esta estructura proporciona una alta barrera a la permeación de gases y líquidos, protegiendo la carcasa de acero del ataque corrosivo.

P3: ¿Qué longitudes y diámetros están disponibles?
A3: Los diámetros nominales estándar van desde DN25 a DN600 (1" a 24"), con longitudes de hasta 6000 mm dependiendo del diámetro. Se pueden fabricar tamaños y longitudes personalizados para cumplir con los requisitos específicos del proyecto.

P4: ¿Cómo puedo obtener una cotización personalizada para mi aplicación específica?
R4: Comuníquese con Zhuoyan directamente con las condiciones de su proceso, como la composición del medio, la temperatura, la presión y las dimensiones deseadas de la tubería. Nuestro equipo técnico le proporcionará una solución personalizada y un presupuesto basado en sus necesidades específicas.
