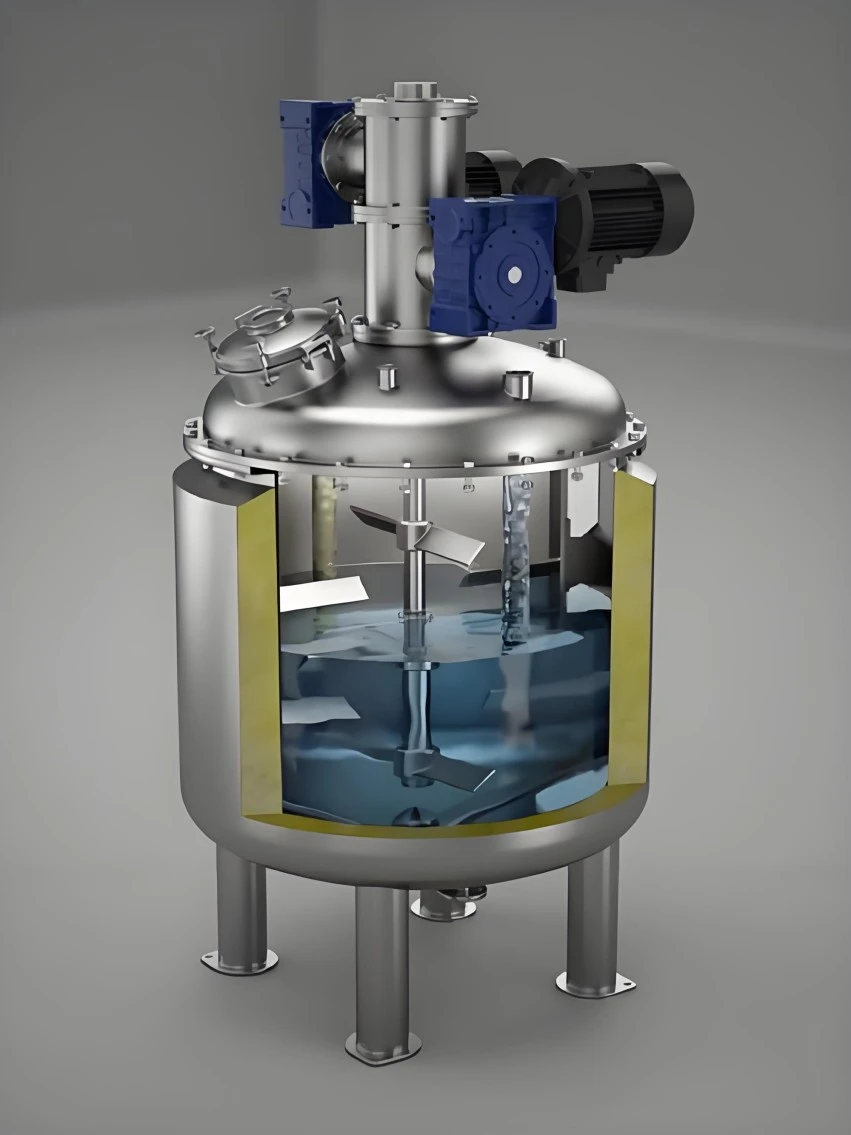

Tanque de agitación de líquidos químicos revestido de PTFE

El tanque de agitación de líquidos químicos revestido de PTFE pertenece a un equipo dedicado de agitación por circulación de fase líquida. A diferencia de los recipientes de mezcla que se centran en el procesamiento por lotes, este tanque de agitación está diseñado principalmente para la agitación en circulación sostenida de líquido corrosivo monofásico, evitando la sedimentación de sólidos suspendidos y manteniendo una composición uniforme de la fase líquida en circuitos de producción continuos. Todos los componentes húmedos, incluida la cavidad del tanque, el eje de agitación y el impulsor, adoptan protección de PTFE integrada, evitando la erosión del metal y la contaminación de iones causada por el fluido circulante corrosivo. Se puede conectar con tuberías revestidas, accesorios en T y válvulas para construir circuitos cerrados de circulación de líquidos, ampliamente utilizados para condiciones de trabajo de flujo continuo en plantas de fabricación de materiales de litio, de tratamiento de líquidos residuales y de productos químicos en el extranjero.

Tabla completa de especificaciones técnicas

Principio de funcionamiento

1. Principio de estructura del material

-Carcasa exterior: La carcasa de acero al carbono del recipiente a presión Q245R soporta la presión del sistema, la carga de instalación y la tensión térmica cíclica del líquido en circulación. -Barrera anticorrosión interior: la lámina de PTFE activado por sodio está laminada al vacío sobre la pared interior del tanque; El eje de agitación y el impulsor están completamente envueltos en material de PTFE. El PTFE químicamente inerte aísla el líquido circulante corrosivo de todas las superficies de contacto del metal, evitando la erosión cuando el líquido sigue fluyendo y agitándose.

2. Agitación y lógica de proceso adaptada

La unidad de transmisión de frecuencia variable impulsa el impulsor revestido de PTFE para que gire continuamente, generando un flujo circulante circunferencial dentro de la cavidad del tanque. El efecto de circulación del líquido inhibe la sedimentación de partículas sólidas, mantiene una concentración homogénea de líquido corrosivo y realiza la función de agitación intermedia en la producción de flujo continuo. Escenarios de proceso típicos coincidentes:

1. Agitación en circulación continua para el líquido de alimentación corrosivo antes del bombeo;

2. Tampón antisedimentación líquido sólido en suspensión para líneas de tratamiento de ácidos residuales;

3. Preagitación del líquido de materia prima para el sistema de alimentación de materia prima de nueva energía;

4. Circulación de circuito cerrado con tubería revestida de PTFE, que logra una agitación intermedia ininterrumpida en fase líquida para toda la línea de producción.

Ventajas principales del producto

1. Conjunto de mezcla revestido completo No solo la pared interior del tanque; El eje del agitador y el impulsor están completamente envueltos en material de PTFE. Evite la corrosión galvánica causada por el contacto de piezas de agitación de metal desnudo con productos químicos agresivos durante la mezcla a alta velocidad.

2. Estructura de control de temperatura de la chaqueta opcional La chaqueta exterior integrada admite el calentamiento de vapor o la circulación del refrigerante, manteniendo la temperatura estable mientras se disuelve y mezcla componentes corrosivos, adaptando los flujos de trabajo de procesamiento por lotes sensibles a la temperatura.

3. Solución de impulsores múltiples para diferentes viscosidades Suministre impulsores revestidos de PTFE estilo turbina, tipo ancla y hélice, que combinan la mezcla de líquidos de baja viscosidad, la disolución de sólidos y la mezcla de lodos de alta viscosidad por separado.

4. Superficie interior lisa con pocos residuos El revestimiento liso de PTFE reduce la adhesión del material. Cómodo lavado del tanque interno al cambiar lotes de fórmulas diferentes y reduce el riesgo de contaminación cruzada.

5. Adapte los modos de producción por lotes y semicontinuo. Adecuado para procesamiento por lotes intermitente y premezcla circulante semicontinua. Sin configuraciones complejas relacionadas con reacciones, centrándose en la eficiencia de la mezcla para la preparación diaria del material de la planta química.

6. Compatibilidad unificada de bridas anticorrosión Bridas completamente revestidas estándar HG20536, acoplamiento sin interrupciones con tuberías revestidas de serie completa Zhuoyan, T, válvula y tanque de almacenamiento para la adquisición integral de todo el sistema de procesamiento por lotes.

Principales campos de aplicación

Centrado en escenarios de trabajo de circulación de fase líquida de flujo continuo y agitación amortiguadora antisedimentación, con registros de entrega en el extranjero para parques industriales químicos del Sudeste Asiático y Medio Oriente:

1. Línea de producción de productos químicos finos: agitación por circulación del líquido de alimentación corrosivo antes del transporte por bomba

2. Estación de líquidos residuales de protección del medio ambiente: agitación tampón antisedimentación para líquidos residuales ácidos que contienen partículas finas en suspensión

3. Planta de material de nueva energía: Preagitación continua de líquido circulante corrosivo de sal de litio.

4. Taller de química inorgánica: agitación homogeneizadora para sistema de suministro circulante de ácido mixto

5. Línea de producción de prueba piloto: tampón circulante en fase líquida para un proceso de prueba continuo en medio corrosivo

6. Bucle auxiliar del proceso de rectificación: Tampón-agitación de condensado para destilado corrosivo

Precauciones de operación

1. Restricción media: Sólo el metal alcalino fundido y el trifluoruro de cloro erosionarán el revestimiento de PTFE; para líquido circulante de partículas suspendidas que contiene flúor, seleccione un revestimiento mejorado de 3 mm de espesor.

2. Regla de inicio de agitación: No comience a agitar con el tanque vacío; El nivel del líquido debe sumergir el impulsor completamente antes de arrancar el motor, para evitar el desgaste por funcionamiento en seco del impulsor de PTFE.

3. Control de choque de temperatura: Evite la alternancia brusca de frío y calor, la velocidad de calentamiento-enfriamiento no debe exceder los 12 ℃ por hora, reduzca el riesgo de delaminación del revestimiento causado por el estrés térmico.

4. Gestión del nivel de líquido: el nivel de líquido operativo se mantendrá entre el 50% y el 80% del volumen total del tanque; Un nivel de líquido demasiado bajo provocará la exposición del impulsor y abrasión del revestimiento.

5. Modificación prohibida: No realice soldaduras, perforaciones o cortes en el sitio para la carcasa del tanque o el eje de agitación; Las altas temperaturas destruirán el rendimiento de unión del revestimiento de PTFE.

6. Prevención de objetos extraños: Evite que fragmentos de metal duro entren en la cavidad del tanque; Los residuos duros rayarán la superficie del revestimiento bajo el fregado con agitación giratoria.

Guía de mantenimiento de rutina

1. Inspección periódica del revestimiento: realice un escaneo de fugas de chispas en toda la pared cada 8 a 12 meses. Inspección de énfasis para la posición de penetración del eje agitador, las juntas de las boquillas y el área fácil de raspar del fondo del tanque.

2. Verificación de rutina del sistema de agitación: en cada turno se observa el ruido del motor en funcionamiento y la vibración del eje; La vibración excesiva deberá detener el equipo para solucionar problemas y evitar que la colisión del impulsor raye el revestimiento.

3. Limpieza del tanque interior: Detenga la agitación y enfríe el tanque completamente antes de abrir la boca de acceso para limpiarlo; utilice únicamente un lavado con cepillo suave y disolvente compatible; Está estrictamente prohibido utilizar cepillos de alambre de acero o raspadores duros.

4. Mantenimiento de bridas y sellos de eje: revise las juntas de PTFE y los componentes del sello de eje trimestralmente; reemplace oportunamente las piezas de sellado envejecidas y deformadas para evitar fugas de líquido circulante.

5. Protección de la carcasa exterior: Para tanques de agitación instalados en exteriores, inspeccione la pintura antioxidante cada 2 años y repare la pintura descascarada para proteger la carcasa de acero al carbono de la corrosión atmosférica.

6. Reserva de repuestos: almacene el impulsor revestido de PTFE y los accesorios de sellado en el almacén; Los repuestos metálicos ordinarios no pueden reemplazar los componentes de agitación anticorrosión.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre este tanque de agitación de líquidos químicos revestido de PTFE y el recipiente de mezcla ordinario?

R: Este tanque de agitación está orientado para la antisedimentación y agitación tamponadora de líquidos en circulación de flujo continuo; El recipiente de mezcla se centra en el procesamiento por lotes intermitente de material y la homogeneización de alto cizallamiento.

P2: ¿Está permitido arrancar el agitador cuando el tanque está vacío?

R: Estrictamente prohibido. El impulsor debe estar completamente sumergido en un medio líquido antes del arranque; el funcionamiento en seco rayará y desgastará rápidamente el impulsor revestido de PTFE.

P3: ¿Puede este tanque de agitación manejar líquido en circulación que contenga partículas sólidas finas en suspensión?

R: Sí, seleccione la versión de revestimiento de 3 mm de espesor para el medio de limpieza con partículas suspendidas; proporcione información sobre la composición del medio para nuestra evaluación técnica.

P4: ¿Se puede conectar a una tubería revestida de flúor existente para formar un circuito continuo de circulación de líquido?

R: Sigue el estándar unificado de bridas completamente revestidas HG20536 y admite un acoplamiento sin costuras con accesorios de tubería de serie completa revestidos de PTFE.

P5: ¿Qué inspecciones pasará cada tanque de agitación antes de la entrega en fábrica?

R: Cada tanque se somete a un escaneo de chispas de pared completa, una prueba de mantenimiento de la presión hidráulica y una prueba de funcionamiento de agitación estática para verificar el rendimiento del sistema de agitación.

P6: ¿Qué artículos están cubiertos por el alcance de la garantía oficial?

R: Garantía estructural de 10 años con carcasa de acero al carbono; Revestimiento de PTFE Garantía de 5 años (excluidos rayones artificiales, impactos de objetos extraños y daños por mal funcionamiento); Accesorios para motor agitador e impulsor. Garantía de 2 años.
