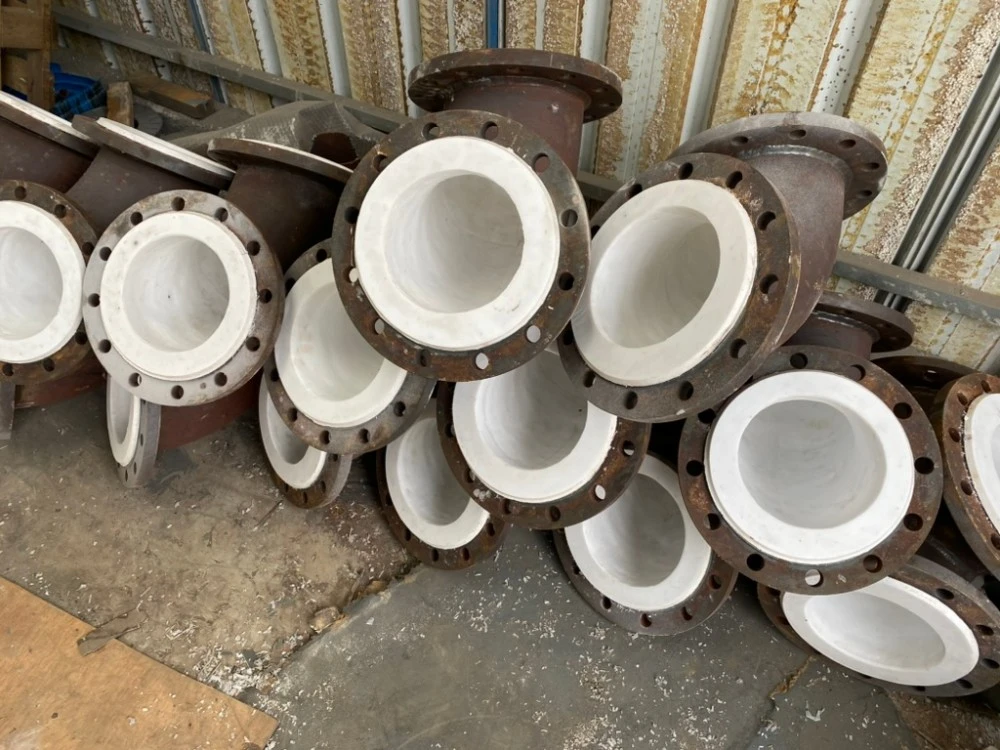

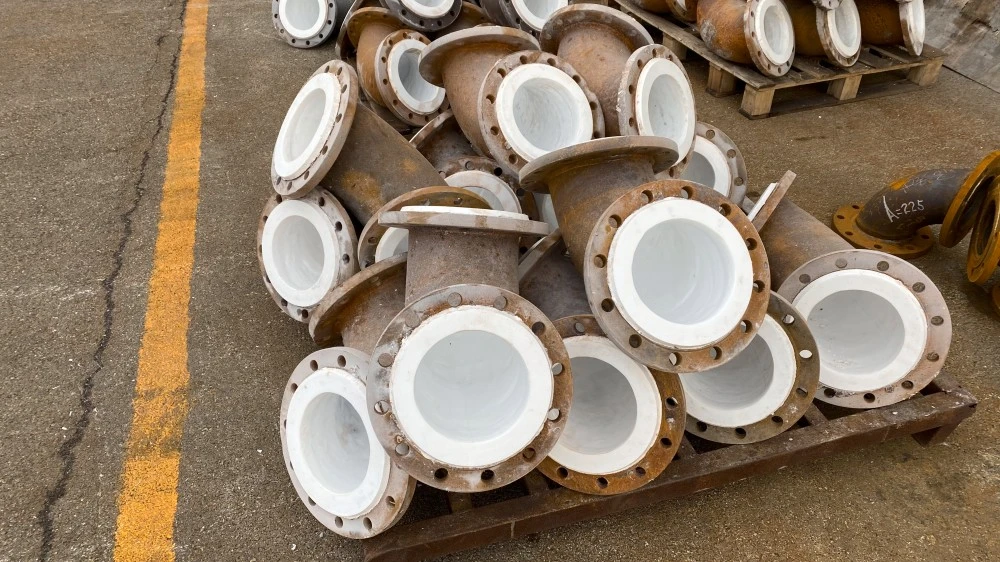

Codo de transferencia de medio químico revestido de PTFE

El codo de transferencia de medios químicos revestido de PTFE que ofrece Zhuoyan en China es un accesorio de tubería especializado diseñado para cambiar la dirección del flujo en tuberías de servicios corrosivos. Fabricado por Zhuoyan, este producto presenta una carcasa exterior de metal (normalmente acero al carbono o acero inoxidable) con un revestimiento de politetrafluoroetileno (PTFE) adherido a la superficie interior. Esta construcción compuesta permite que el codo resista la presión interna y la tensión mecánica al tiempo que evita que el medio del proceso entre en contacto con el sustrato metálico. El revestimiento de PTFE proporciona una barrera contra el ataque químico, lo que hace que el codo sea adecuado para transportar ácidos, bases, disolventes orgánicos y otros fluidos corrosivos.

El producto está disponible en ángulos estándar que incluyen 45° y 90°, con tamaños que van desde DN15 a DN600. Los métodos de conexión incluyen extremos con bridas según los estándares ANSI B16.5, DIN o JIS, con configuraciones de bridas fijas y sueltas disponibles según los requisitos de tamaño.

Especificación técnica

Ventajas

Resistencia a la corrosión:El revestimiento de PTFE resiste la mayoría de los productos químicos, excepto los metales alcalinos fundidos, el flúor elemental y los clorotrifluoruros. Esto hace que el codo sea adecuado para manipular medios agresivos, incluidos ácido sulfúrico, ácido clorhídrico, ácido nítrico, hidróxido de sodio y diversos disolventes orgánicos.

Amplio rango de temperatura de funcionamiento:Los codos revestidos de PTFE mantienen un rendimiento estable de -29 °C a +200 °C, y algunos diseños admiten un servicio de hasta 260 °C. Esta estabilidad térmica permite su uso tanto en procesos químicos de alta temperatura como en aplicaciones de almacenamiento a baja temperatura.

Propiedades antiadherentes y de baja fricción:El revestimiento de PTFE presenta un bajo coeficiente de fricción, lo que reduce la caída de presión y el consumo de energía durante el transporte de fluidos. La superficie antiadherente también evita la adhesión de partículas sólidas y la acumulación de depósitos, lo que minimiza el riesgo de restricciones de flujo y simplifica el mantenimiento.

Capacidad de presión y vacío:La carcasa exterior de metal proporciona presiones nominales de hasta PN10 a PN16 (Clase 150 a 300), y el revestimiento de PTFE admite servicio de vacío a temperaturas de hasta 150 °C. Esta capacidad se adapta a diversas condiciones operativas que se encuentran en el procesamiento químico.

Mantenimiento de la pureza del producto:El revestimiento inerte de PTFE no filtra contaminantes en el medio del proceso, lo que hace que el codo sea adecuado para aplicaciones farmacéuticas, alimentarias y químicas de alta pureza donde la integridad del producto es fundamental.

Principio de funcionamiento

El codo de transferencia de medio químico revestido de PTFE funciona según el principio de combinar la resistencia mecánica de una carcasa metálica con la inercia química de un revestimiento de fluoropolímero. Durante el servicio, el medio corrosivo fluye a través del interior revestido de PTFE, donde las propiedades antiadherentes y químicamente resistentes del polímero evitan la degradación o la contaminación. La carcasa exterior de metal, construida con acero al carbono o acero inoxidable, proporciona integridad estructural para soportar la presión del sistema y las cargas mecánicas.

El revestimiento de PTFE se fabrica mediante procesos como moldeo por compresión, moldeo isostático o extrusión por ariete para lograr un espesor y una densidad uniformes. Para codos de mayor diámetro (400NB a 600NB), se puede emplear una construcción de dos piezas, mientras que los tamaños más pequeños se producen como unidades de una sola pieza. El espesor del revestimiento está diseñado para adaptarse a la expansión y contracción térmica, con revestimientos HD (alta densidad) especiales disponibles para aplicaciones que implican una alta fricción de fluidos o una vida útil prolongada. La interfaz entre el revestimiento y la carcasa metálica tiene en cuenta la expansión térmica diferencial, manteniendo la integridad del sello en todo el rango de temperaturas de funcionamiento.

Guía de selección

Al seleccionar un codo de transferencia de medio químico revestido de PTFE Zhuoyan, considere los siguientes factores:

1. Temperatura y presión de funcionamiento:Evalúe las condiciones de temperatura/presión continua y máxima de su sistema. Los revestimientos de PTFE estándar admiten servicio hasta 200 °C, con configuraciones de PTFE virgen disponibles para rangos de temperatura extendidos. Verifique que la clasificación de presión seleccionada (PN10, PN16, Clase 150 o Clase 300) coincida con los requisitos de su sistema.

2. Compatibilidad química:El PTFE resiste el ataque de la mayoría de los productos químicos, pero verifique la compatibilidad con su medio específico. Tenga en cuenta que el PTFE no es adecuado para metales alcalinos fundidos, flúor elemental o clorotrifluoruros. Para aplicaciones que implican acumulación de carga estática, considere revestimientos de PTFE antiestáticos (resistividad de volumen ≤ 10⁸ Ω·cm).

3. Ángulo y tamaño del codo:Seleccione el ángulo de curvatura (45° para transiciones de flujo más suaves, 90° para un recorrido estrecho) según el diseño de la tubería y las características del flujo. Elija el tamaño de orificio nominal que coincida con el diámetro de su tubería. Para los tamaños DN400 a DN600, la construcción de codo de dos piezas es estándar.

4. Requisitos de conexión:Especifique el estándar de brida (ANSI, DIN o JIS), la clase de presión y la configuración de brida (fija/suelta). Confirme el patrón de orificios para pernos y las dimensiones del revestimiento para una instalación adecuada.

5. Entorno de aplicación: Para exposición al aire libre o atmosférica corrosiva, especifique un revestimiento exterior apropiado o considere una carcasa de acero inoxidable. Para aplicaciones de alta pureza (farmacéuticas, alimentarias), confirme que el grado de PTFE cumpla con los requisitos de cumplimiento pertinentes.

Envío y embalaje

Los codos de transferencia de medios químicos revestidos con PTFE de Zhuoyan están empaquetados para garantizar la integridad del producto durante el tránsito y el almacenamiento:

Embalaje:Cada codo está protegido individualmente con tapas de extremo o cubiertas ciegas de madera contrachapada para evitar daños a las caras de las bridas y las superficies del revestimiento. Las conexiones de brida están aseguradas con cubiertas protectoras. Para tamaños más grandes, se utilizan cajas o paletas de madera para brindar soporte estructural durante el envío.

Envío:Los productos se envían por transporte marítimo, aéreo o terrestre según los requisitos del cliente. El embalaje estándar de exportación cumple con las normas de envío internacionales. Cada envío incluye listas de empaque, certificados de calidad e informes de inspección.

Preguntas frecuentes

Q1: ¿Qué productos químicos pueden resistir los codos revestidos de PTFE?

A1:El PTFE resiste la mayoría de los productos químicos, excepto los metales alcalinos fundidos, el flúor elemental y los clorotrifluoruros. El revestimiento es adecuado para manipular ácidos fuertes, bases, disolventes orgánicos y agentes oxidantes.

Q2: ¿Cuál es el rango de temperatura de funcionamiento estándar?

A2:El rango de temperatura de funcionamiento estándar es de -29 °C a +200 °C. Algunas configuraciones admiten servicio hasta 260°C. Consulte a Zhuoyan para conocer los requisitos de temperatura específicos.

Q3: ¿Qué tallas están disponibles?

A3:Los codos revestidos de PTFE de Zhuoyan están disponibles desde DN15 a DN600 (1" a 24") en ángulos de 45° y 90°.

Q4: ¿Cuál es el espesor típico del revestimiento?

A4: El espesor del revestimiento varía según el tamaño; el espesor estándar oscila entre 3 mm y 7 mm. Los revestimientos HD (alta densidad) están disponibles para aplicaciones que requieren mayor durabilidad.
