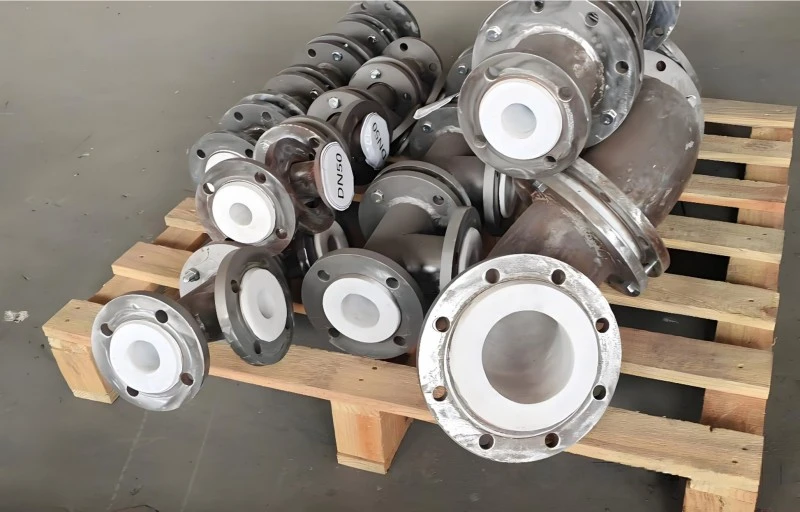

Accesorio en T resistente al ácido revestido de PTFE

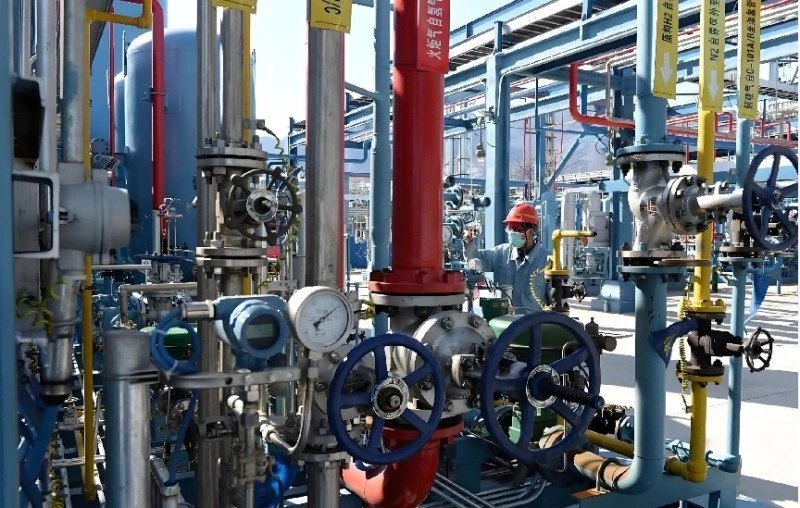

El conector en T resistente al ácido con revestimiento de PTFE es un conector de tubería de ramal de tres vías especialmente optimizado para líneas de suministro de medios ácidos. Dentro de las redes de tuberías de productos químicos ácidos, las T realizan tareas de división, convergencia y desviación del flujo. El cruce de intersección de tres vías es propenso a sufrir turbulencias, lo que desgasta fácilmente las T de metal comunes o los accesorios rociados baratos, lo que provoca fugas prematuras. Esta T especial para ácido adopta acero al carbono para soportar la presión del cuerpo exterior y un revestimiento interior de PTFE sin costuras de cobertura total en todas las uniones de derivación. Puede cooperar con codos revestidos, tuberías rectas y reductores para construir una red cerrada completa de transporte de líquidos ácidos, ampliamente implementada en talleres de decapado, plantas de ácido inorgánico y estaciones de reciclaje de ácidos residuales en parques químicos del Sudeste Asiático y Medio Oriente.

Principio de funcionamiento

1. Principio de funcionamiento del material

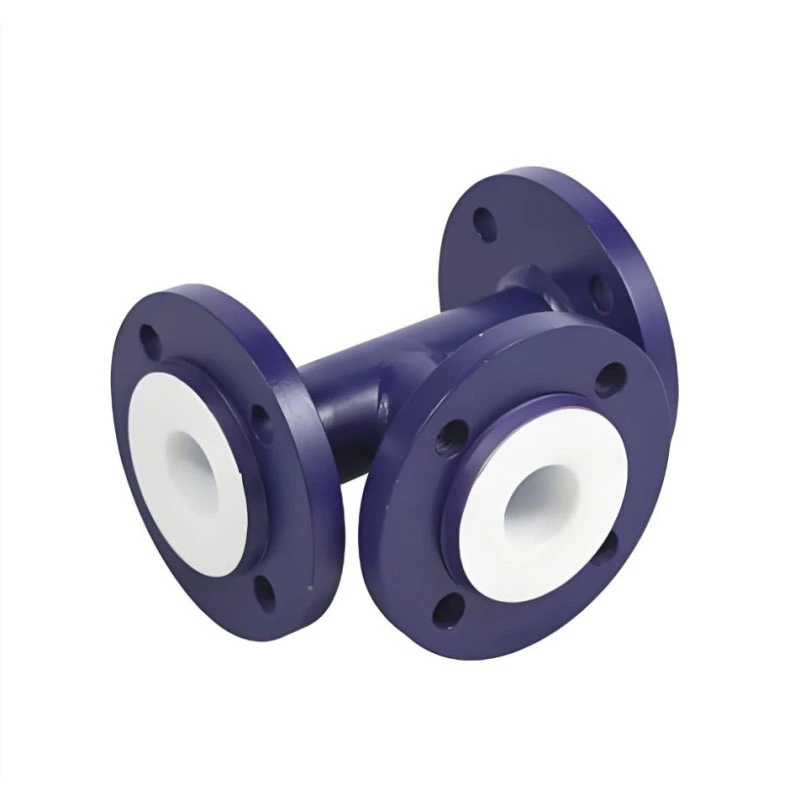

· Material del cuerpo exterior: Cuerpo en T de acero al carbono forjado, proporciona resistencia mecánica, soporta la presión interna de la tubería, la tensión de expansión térmica y el impacto de la instalación externa; El proceso de forjado elimina los defectos internos de porosidad de la fundición, adecuado para el funcionamiento cíclico de tuberías de medio ácido a largo plazo.

· Barrera interna anticorrosión: La lámina de PTFE activado por sodio está laminada al vacío en la cavidad en T interna, incluida la unión de tres vías, los orificios de derivación y las caras de sellado de bridas. El PTFE químicamente inerte forma una capa de aislamiento continua, impide que el fluido ácido toque el sustrato metálico y previene la corrosión por grietas inducida por el flujo turbulento en la intersección en T. No hay puntos metálicos expuestos dentro de todo el accesorio.

2. Proceso de producción y sitio de soporte combinado

1. Proceso de montaje de patines de tuberías prefabricadas:Combina con los patines de tuberías de suministro de ácido prefabricados en fábrica; Las tees están preensambladas en el taller, lo que reduce el trabajo en caliente de alto riesgo en el sitio para talleres con ácido.

2. Proceso de derivación y convergencia de líquido ácido:Se aplica para dividir el flujo de la tubería principal en múltiples tuberías de alimentación de ácido, o para fusionar el flujo de ácido residual de múltiples fuentes en una tubería principal de recolección pública.

3. Omitir el proceso de muestreo y rama de alivio de seguridad:Reserva el ramal en T para el puerto de muestreo de líquido ácido en línea o el ramal de desbordamiento de seguridad de la tubería periférica del tanque de almacenamiento de ácido.

4. Proceso de circuito cerrado revestido con flúor completo:Conecte con el tanque de almacenamiento resistente al ácido revestido de PTFE, la tubería de transporte y el codo, constituya un sistema de circulación cerrado de medio ácido completamente aislado y evite fugas de niebla ácida.

Tabla completa de especificaciones técnicas

Sugerencias para la selección de modelos profesionales

1. Selección de forma de T: la tubería principal y la tubería de derivación del mismo calibre eligen una T de igual diámetro; Cuando el flujo derivado necesite reducir el tamaño de la tubería, seleccione una T reductora para que coincida con el calibre real de la tubería.

2. Selección del espesor del revestimiento: flujo estático, ácido inorgánico diluido ordinario, seleccione un revestimiento estándar de 2 mm; Ácido altamente concentrado con fuerte abrasión turbulenta en la intersección de tres vías. Actualización a revestimiento de PTFE de 3 mm de espesor.

3. Evaluación de la condición del flujo: si la posición en T enfrenta frecuentes cambios de flujo e impactos turbulentos violentos, informe al equipo técnico para mejorar la unión del revestimiento local en el cruce de tres vías.

4. Requisito de coincidencia de bridas: Debe adoptar una brida totalmente revestida HG20536, no mezclar con una brida metálica ordinaria sin revestimiento, evitar la corrosión ácida en el espacio de conexión.

5. Configuración orientada al proceso: para muestreo/derivación de derivación de desbordamiento, confirme la posición de apertura de la rama y la longitud de la rama con anticipación para la prefabricación de fábrica, prohíba la perforación secundaria en el sitio en el cuerpo en T.

Tabla de comparación de rendimiento del producto

¿Por qué elegir Zhuoyan para conexiones en T resistentes a los ácidos?

1. Te forjada en blanco como materia prima, abandone la T fundida de baja calidad, elimine los defectos ocultos del orificio de arena que pueden causar fallas en la penetración del medio ácido.

2. Tratamiento de refuerzo enfocado para la unión de intersección de tres vías, esta área vulnerable de fregado turbulento obtiene una técnica de laminación al vacío mejorada, lo que reduce considerablemente la tasa de falla por fuga en la posición en T en la tubería de ácido.

3. Estricto estándar de doble inspección: escaneo de chispas especial que se centra en la intersección de tres vías además de la prueba hidráulica y de chispas de superficie completa convencional.

4. Soporte técnico profesional en medio ácido: proporcione sugerencias de esquemas de derivación de tuberías de acuerdo con los parámetros de concentración de ácido y caudal del usuario.

5. Estándar unificado de brida HG20536, acoplamiento sin interrupciones con nuestra serie completa de tuberías, codos y tanques de almacenamiento revestidos resistentes a ácidos para una compra integral de tuberías.

6. Suministro completo de documentos de exportación, plazo de entrega corto para especificaciones de stock estándar, garantía de revestimiento dedicada de 5 años para accesorios de tuberías en medio ácido.

Preguntas frecuentes

P1: ¿Puede este conector en T resistente al ácido revestido de PTFE funcionar para tuberías de derivación de ácido sulfúrico y ácido clorhídrico de alta concentración a largo plazo?

R: Sí, adopte la opción de revestimiento de espesor de 3 mm cuando enfrente ácido de alta concentración con fregado turbulento violento en una intersección de tres vías.

P2: ¿Cuál es la diferencia entre una T de igual diámetro y una T reductora?

R: En T de igual diámetro significa que la tubería principal y la tubería secundaria comparten un diámetro nominal idéntico; La T reductora se aplica cuando el calibre del tubo lateral de bifurcación es más pequeño que el de la tubería principal.

P3: ¿Se permite la perforación o apertura en el sitio en el cuerpo en T para agregar una rama adicional?

R: Estrictamente prohibido. La perforación destruirá el revestimiento integral de PTFE. Todas las posiciones y tamaños de las sucursales deben confirmarse antes de la prefabricación en fábrica.

P4: ¿Puede esta T combinar con el sistema de tuberías resistente al ácido revestido de PTFE existente?

R: Adopta el estándar de brida revestida completa unificada HG20536, se puede ensamblar directamente con tubería revestida de soporte, codo y equipo de tanque de almacenamiento.

P5: ¿A qué inspección se someterá cada camiseta resistente a los ácidos antes de la entrega?

R: Cada accesorio recibe un escaneo de chispas de pared completa (escaneo de énfasis en la posición de intersección de tres vías) más una prueba de estanqueidad de retención de presión hidráulica.

P6: ¿Qué artículos están cubiertos dentro del alcance de la garantía?

R: Cuerpo en T de acero al carbono forjado. Garantía estructural de 10 años; Revestimiento de PTFE Garantía de 5 años, excluye rayones artificiales, instalación incorrecta y daños por aplicación de medio inadecuado.
